IDENTIFIKATION DELE SAMMENFØJET MED LASERSVEJSNING

Samling kant mod kant af plader med forskellig tykkelse med lasersvejsning før udhamring .

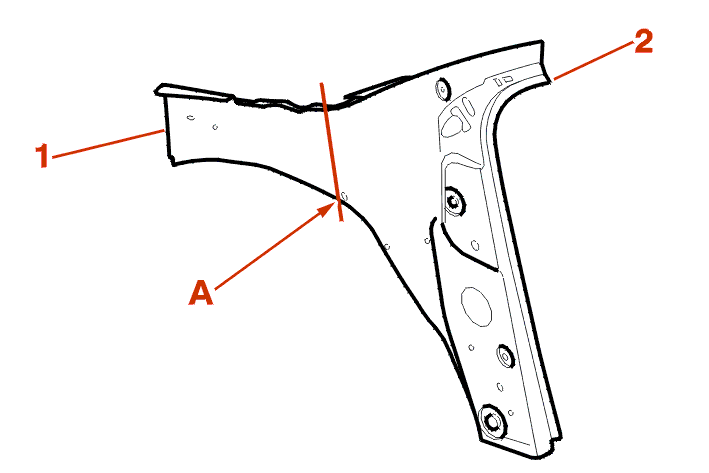

Forreste inderskærm :

• (1) pladetykkelse 0,67 mm
• (2) pladetykkelse 1,47 mm
• (A) sammenføjning med lasersvejsning

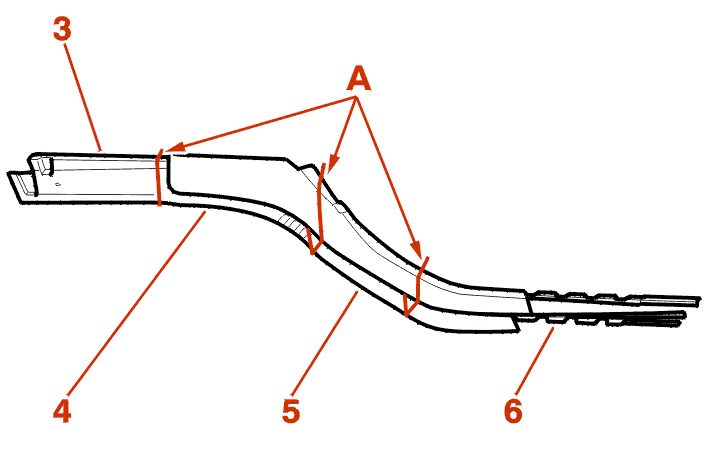

Længdevange :

• (3) pladetykkelse 1,76 mm
• (4) pladetykkelse 2,44 mm
• (5) pladetykkelse 1,76 mm
• (6) pladetykkelse 2,44 mm
• (A) sammenføjning med lasersvejsning

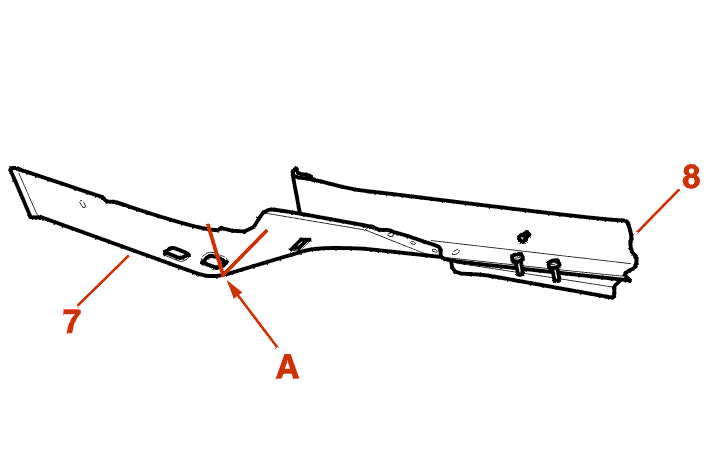

Korte vanger :

• (7) pladetykkelse 1,76 mm
• (8) pladetykkelse 2,44 mm
• (A) sammenføjning med lasersvejsning

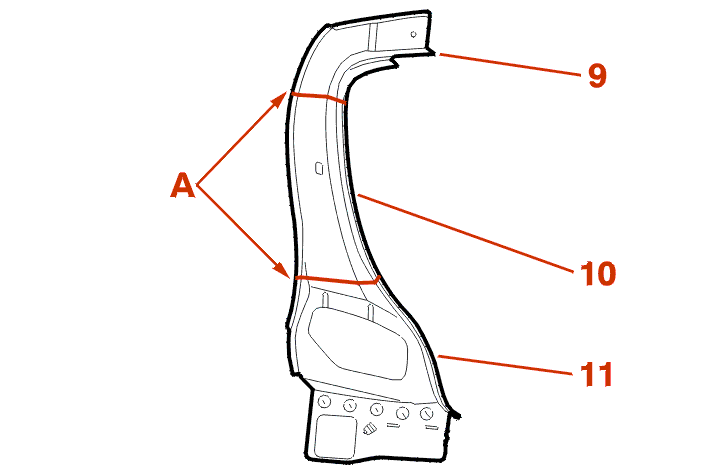

Indvendig del af afløbsrende på bagklap :

• (9) pladetykkelse 1,17 mm
• (10) pladetykkelse 0,67 mm
• (11) pladetykkelse 0,97 mm
• (A) sammenføjning med lasersvejsning

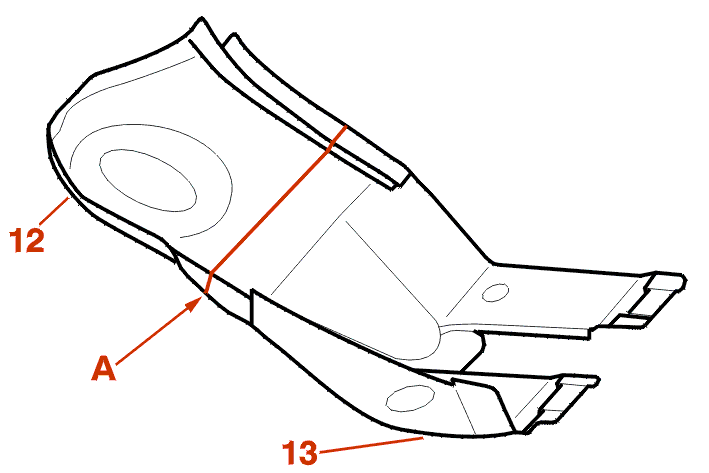

Forbindelse kardantunnel vange :

• (12) pladetykkelse 1,17 mm
• (13) pladetykkelse 1,95 mm
• (A) sammenføjning med lasersvejsning

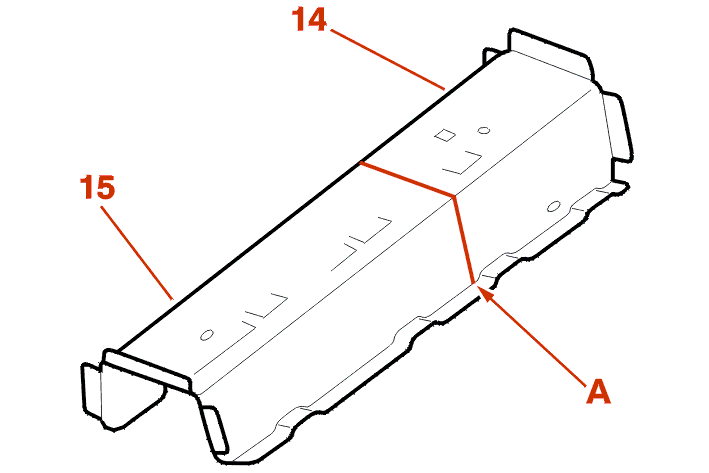

Forreste tværstiver forsæde :

• (14) pladetykkelse 1,37 mm
• (15) pladetykkelse 0,77 mm
• (A) sammenføjning med lasersvejsning

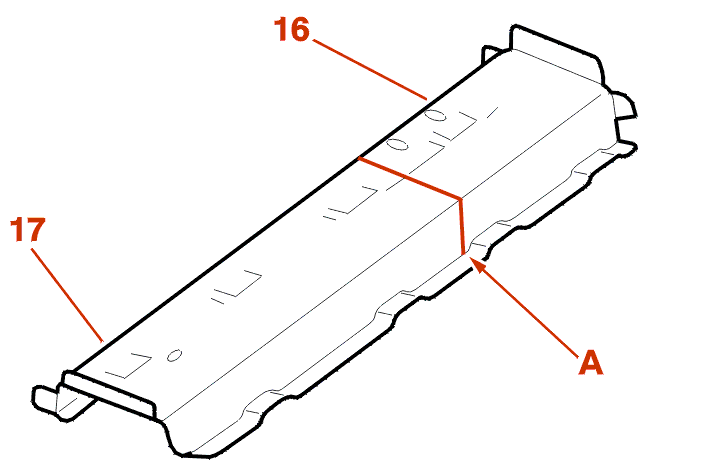

Forsædets bageste travers :

• (16) pladetykkelse 1,37 mm
• (17) pladetykkelse 0,77 mm
• (A) sammenføjning med lasersvejsning
