B3ED0BK1 - 607

CONTRÔLE ET RÉGLAGE POUSSOIR DE CRÉMAILLÈRE (VIS DU POUSSOIR EN MATIÈRE MÉTALLIQUE)

1 - OUTILLAGE SPÉCIAL

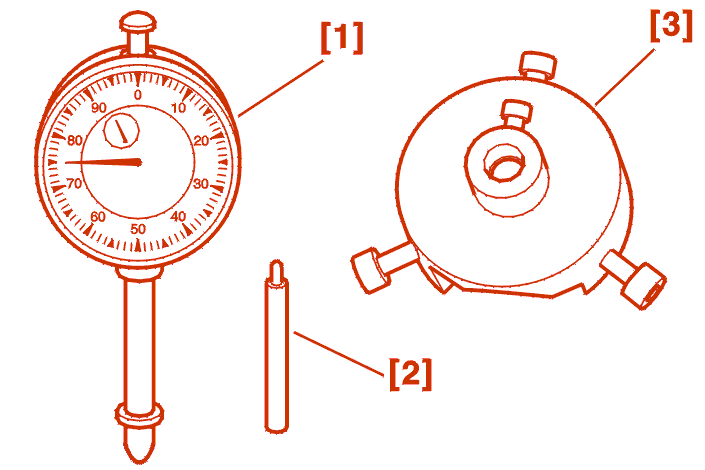

[1] comparateur (-).1505 .

[2] rallonge de comparateur (-).0720-C .

[3] support de comparateur (-).0720-B .

2 - OPÉRATION PRÉLIMINAIRE

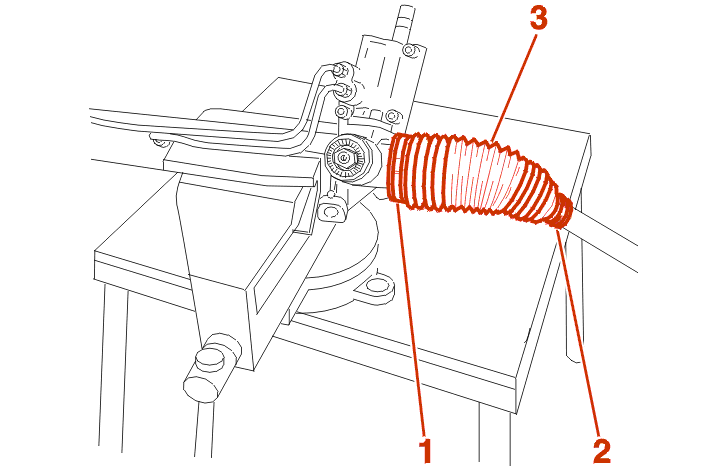

Serrer dans un étau équipé de deux mordaches :

• le mécanisme de direction

Déposer :

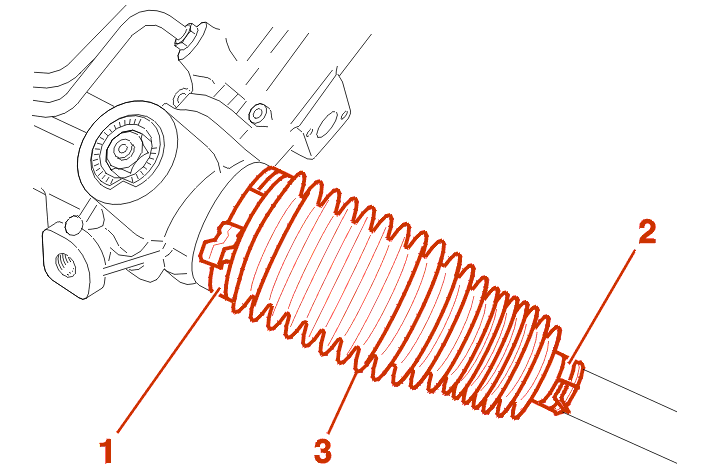

• les colliers (1), (2)

Dégager le soufflet (3) .

3 - CONTRÔLE DU JEU

Positionner la crémaillère au point milieu .

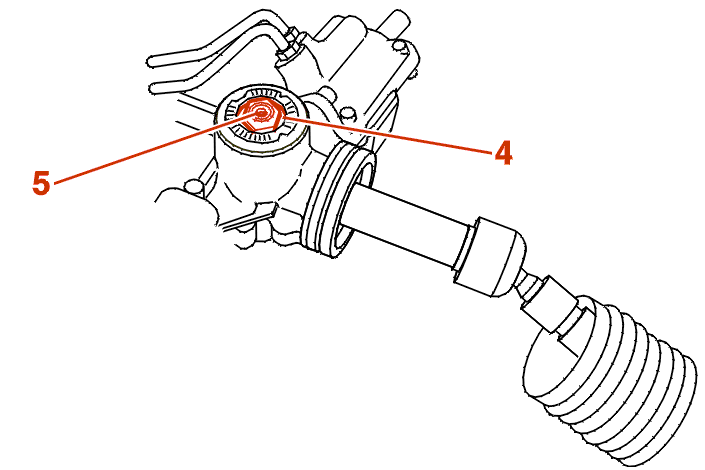

Déposer le bouchon (5) de la vis (4) .

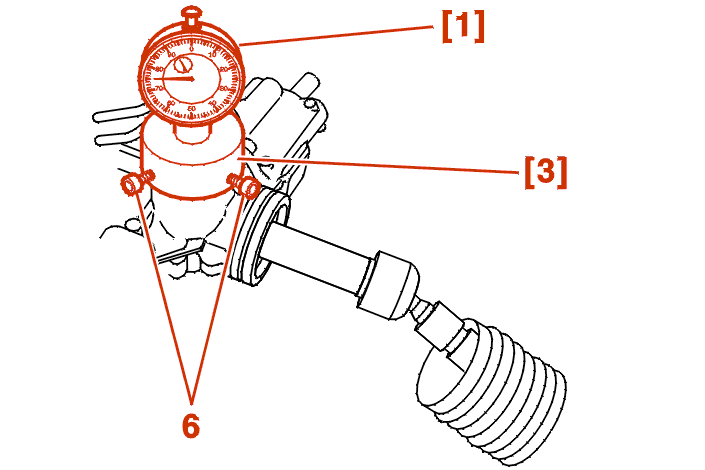

Mettre en place les outils [1], [2], [3] .

Serrer :

• les vis (6) à la main jusqu'à l'appui

ATTENTION : s'assurer que la tige du comparateur coulisse librement .

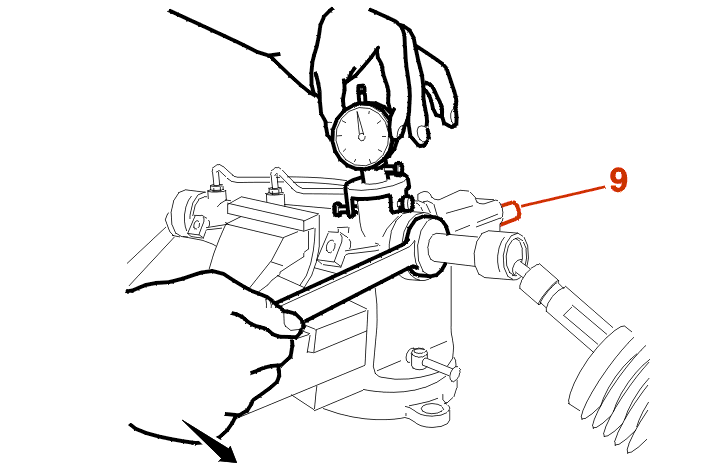

À l'aide d'une clé plate, tourner jusqu'en butée la crémaillère (7) pour assurer l'appui du poussoir (8) sur la vis (4) .

Mettre le comparateur à zéro dans cette position .

Relâcher la crémaillère .

Tout en observant le comparateur :

• tourner la queue de valve (9) d'un demi-tour dans un sens puis dans l'autre, par rapport au point milieu crémaillère
• noter la valeur (J) du jeu relevé

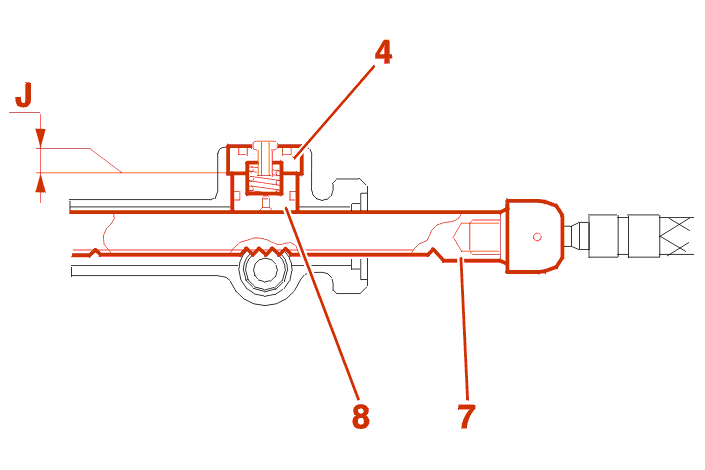

La valeur (J) du jeu au poussoir doit être comprise entre 0.01 mm et 0.1 mm .

Si la valeur est incorrecte :

• déposer les outils [1], [2], [3]
• régler le jeu du poussoir de direction

Si la valeur est correcte :

• tout en observant le comparateur : relever la valeur du jeu sur le reste de la course crémaillère
• la valeur (J) du jeu au poussoir doit être comprise entre 0.01 et 0.15 mm

Si le jeu (J) est incorrect sur le reste de la course crémaillère :

• remplacer le mécanisme de direction (crémaillère de direction déformée)

Si le jeu (J) est correct sur le reste de la course crémaillère :

• déposer les outils [1], [2], [3]
• reposer le bouchon plastique (5)

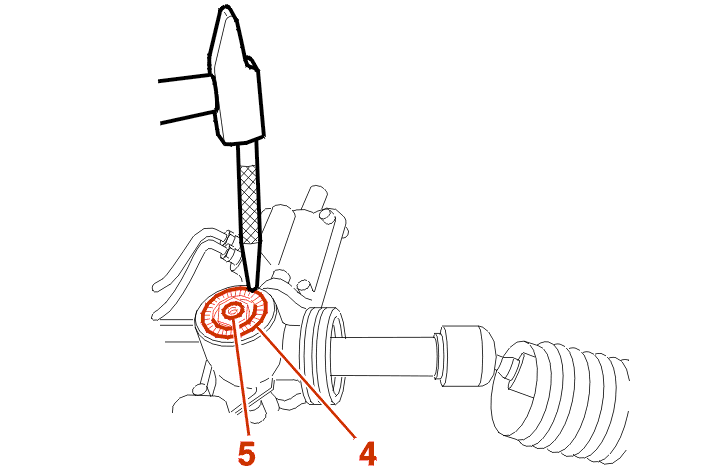

• freiner la vis (4)
• reposer le soufflet (3)

4 - RÉGLAGE

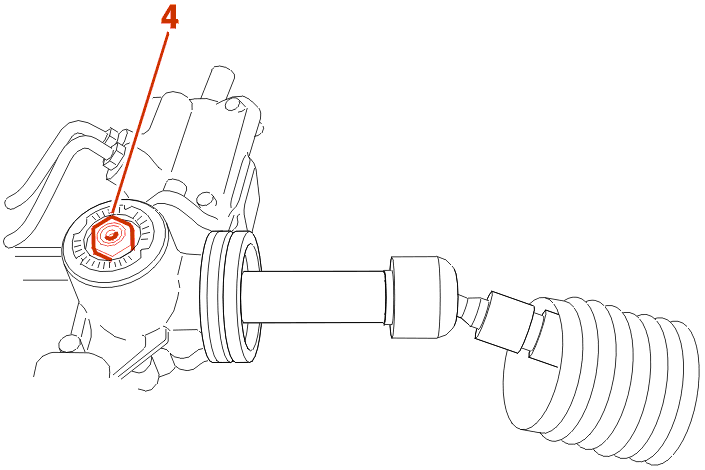

Serrer la vis (4) à 2 m.daN (Utiliser une douille 6 pans) .

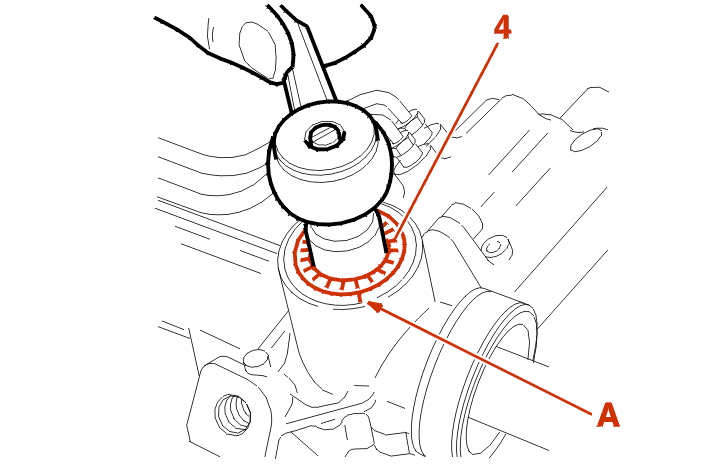

Faire un repère (A) sur le carter de direction concordant avec une graduation de la vis (4) .

Desserrer de 3 graduations .

Contrôler le jeu (J) .

Si, après ce premier réglage, le jeu (J) est incorrect :

• serrer ou desserrer de quelques graduations la vis (4) (utiliser une douille 6 pans) (serrer pour diminuer le jeu, desserrer pour augmenter le jeu)
• contrôler le jeu (J)

Recommencer cette dernère opération jusqu'à obtenir un jeu (J) compris entre 0.01 et 0.1 mm .

Finir l'opération de contrôle du jeu .
