B2FB02K1 - 607
AZONOSÍTÁS, JELLEMZOK, MGHÚZÁSI NYOMATÉKOK EROÁTVITEL (FÉLTENGELY)
1 - A FÉLTENGELYEK AZONOSÍTÁSA
Példák :

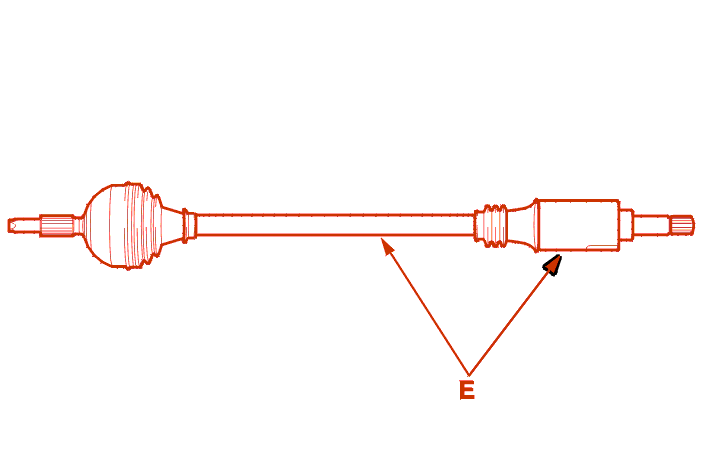

A féltengelyek azonosítása a (E) gravírozás által történik .
2 - JELLEMZOK
| motortípus | XFX | 3FZ | XFX | 3FZ |
|---|---|---|---|---|
| a sebességváltó alkatrészjelölése | 20HZ10 | 20HZ16 | 20LE70 | 20LE68 |
| bal oldali féltengely alkatrészjelölése | 8LN78 | 8LN78 | 8LN76 | 8LN76 |
| jobb oldali féltengely alkatrészjelölése | 8LN79 | 8LN79 | 8LN77 | 8LN77 |
| tömítés típusa, sebességváltó-oldalon | neoprén | neoprén | neoprén | neoprén |
| tömítés típusa, kerékoldalon | termoplasztikus | termoplasztikus | termoplasztikus | termoplasztikus |
| tengelyátméro | T40 | T40 | T40 | T40 |
| fogak száma (abs) |
48D | 48D | 48D | 48D |
| motortípus | 4HX |
|---|---|
| a sebességváltó alkatrészjelölése | 20LE69 |
| bal oldali féltengely alkatrészjelölése | 8LN59 |
| jobb oldali féltengely alkatrészjelölése | 8LN60 |
| tömítés típusa, sebességváltó-oldalon | neoprén |
| tömítés típusa, kerékoldalon | termoplasztikus |
| tengelyátméro | T40 |
| fogak száma (abs) | 48D |
3 - MEGHÚZÁSI NYOMATÉK(OK)
( ) féltengely-anya .
M 24 x 150 : 34.5 m.daN .
