C5GG28K1 - 607

KI- ÉS BESZERELÉS HÁTSÓ KALAPTARTÓ KÁRPITOZÁSA

1 - KISZERELÉS

Hátsó ajtók nyitása .

Csomagtérajtó nyitása (Hozzáférés a hátsó ülések zárjaihoz) .

SZERELJE KI A HÁTSÓ ÜLŐRÉSZT .

Reteszelje ki és billentse le a hátsó háttámlákat .

Szerelje ki :

• A JOBB ÉS BAL HÁTSÓ OSZLOPOK BURKOLATÁT
• A KALAPTARTÓN LÉVŐ HANGSZÓRÓKAT

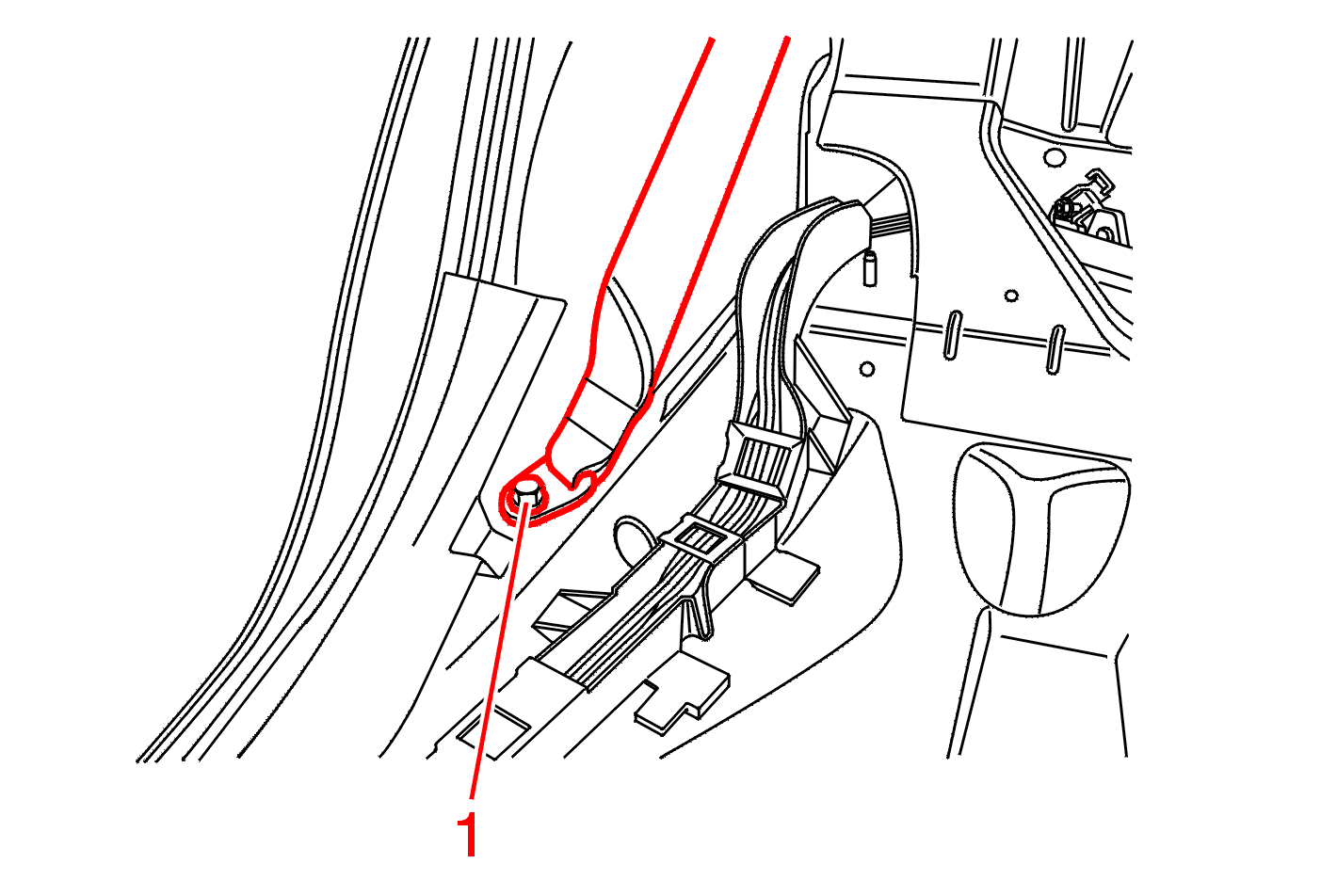

Szerelje ki a biztonsági övek (1) alsó rögzítéseit .

A csomagtérből szerelje ki a 3 rögzítéseit (2) a sötétítő függönynek (Felszereltségtol függoen) .

A gépjármű belsejéből .

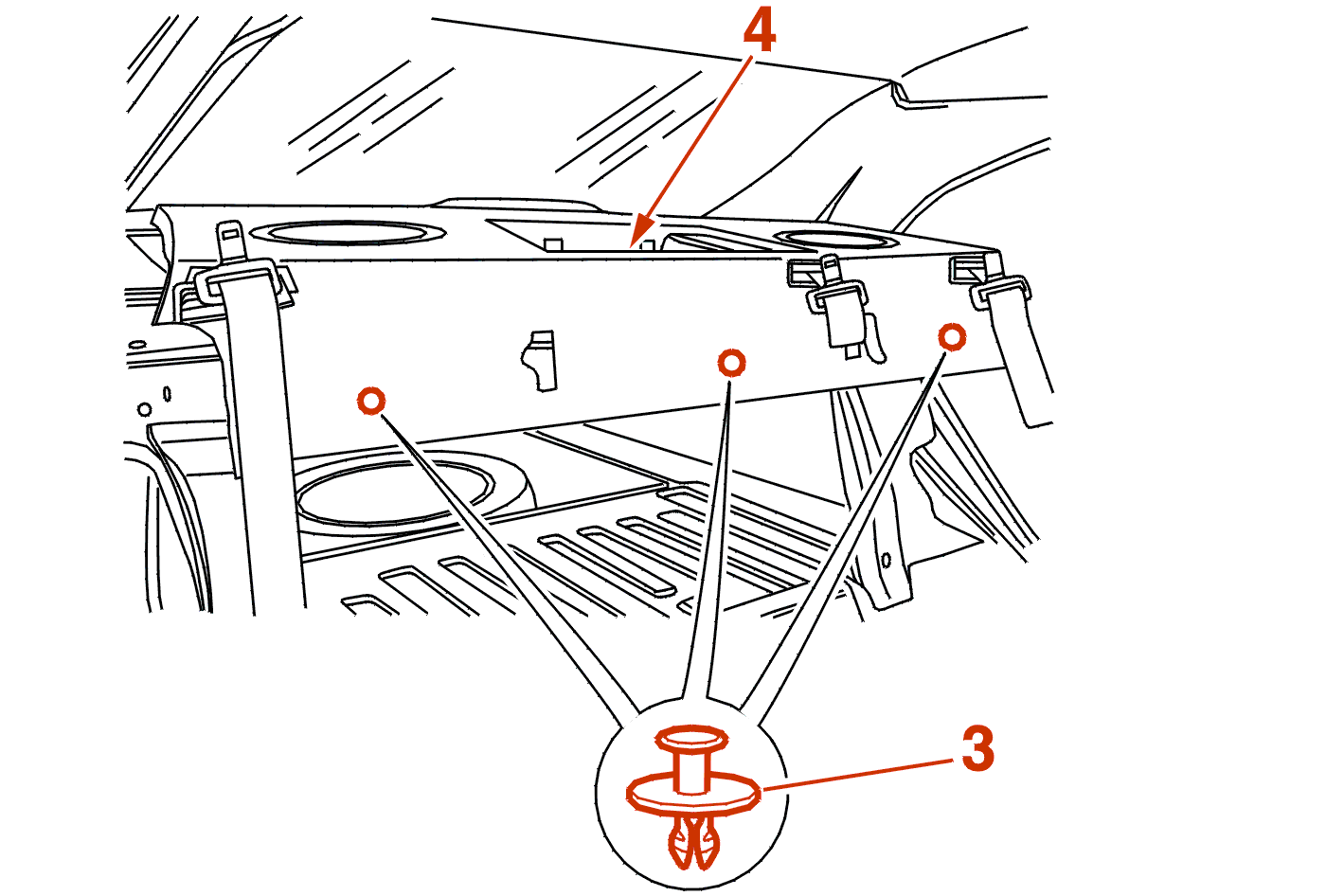

Szerelje ki :

• a (3) kapcsokat
• a (4) rögzítés(t) a tárolódobozban

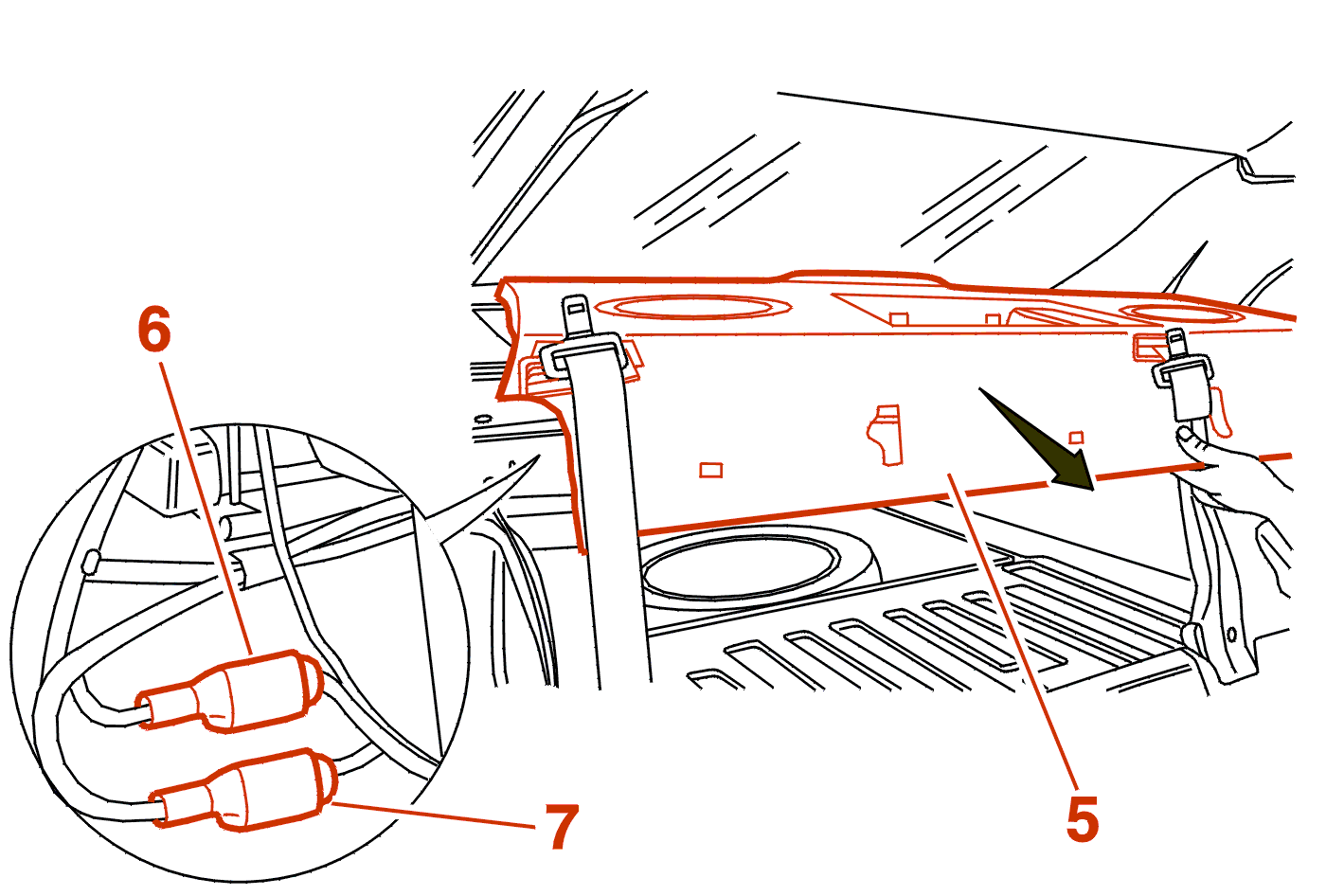

Húzza maga felé óvatosan a (5) burkolatot, hogy kiszabadítsa a kalaptartóból .

Kösse ki :

• a (6) kiegészítő féklámpa csatlakozója
• a (7) elektromos sötétítő függöny csatlakozója (felszereltségtol függoen)

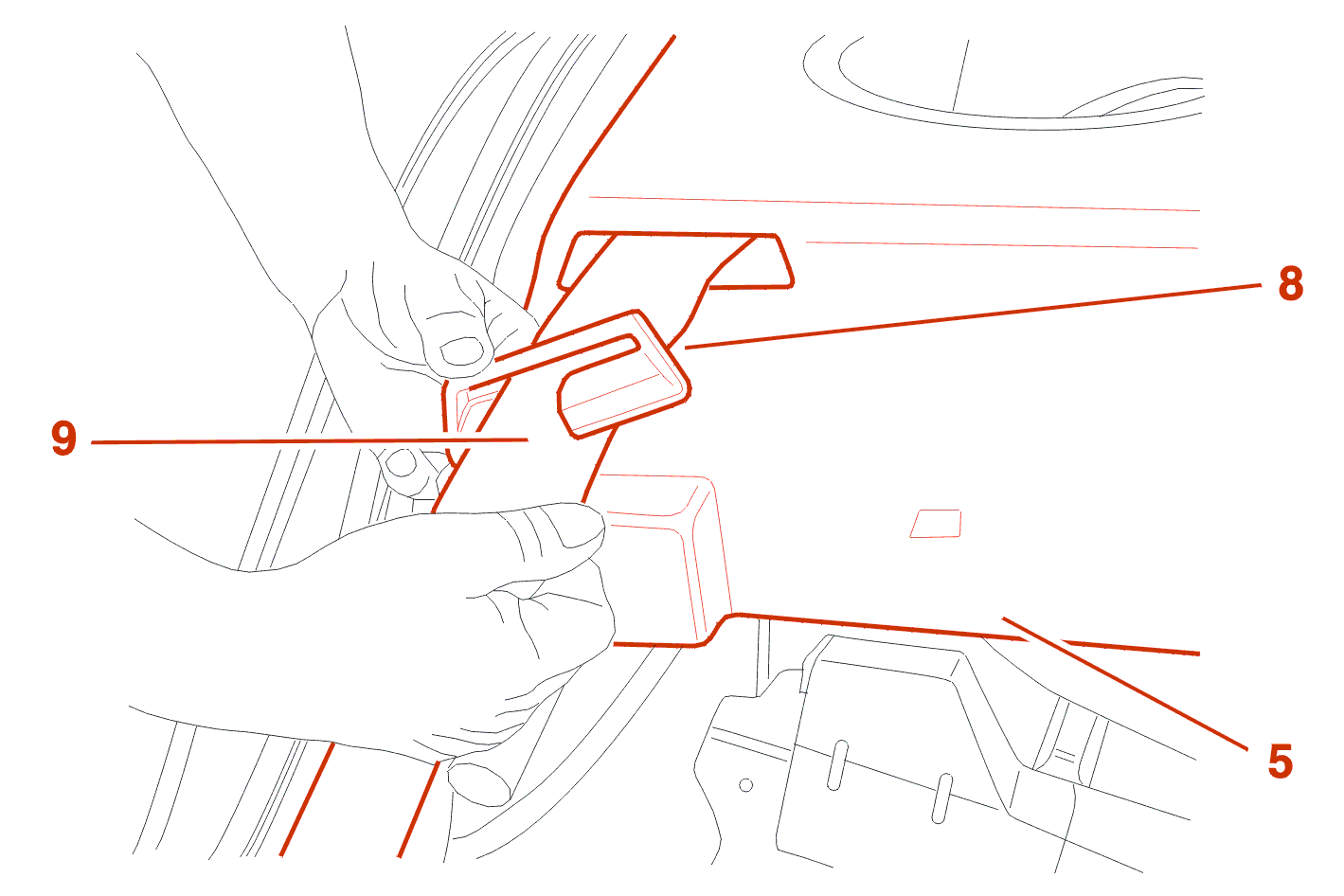

Csatolja le a (8) díszítőelemeit a (5) burkolatnak .

Vegye ki a (9) biztonsági övek csatjait a (8) díszítéseken keresztül .

Szerelje ki a (8) díszítéseket .

Vezesse át a 3 hátsó biztonsági öveket a (5) burkolat nyílásain keresztül .

Szerelje ki a kalaptartó burkolatát .

2 - BESZERELÉS

Járjon el a kiszerelési műveletekkel ellentétes sorrendben .

Húzza meg az öv (1) csavarjait 2.3 ± 0.5 m.dan nyomatékkal .

Ellenőrizze a biztonsági övek és a többi berendezés működését .
