B1BG16K1 - 607 MOTEUR DW12TED4

DÉPOSE - REPOSE COURROIE D'ENTRAÎNEMENT DES ACCESSOIRES

1 - OUTILLAGE SPÉCIAL

[1] pige pour galet dynamique (-).0188-Q1 .

[2] Levier de compression du tendeur dynamique (-).0188-Z .

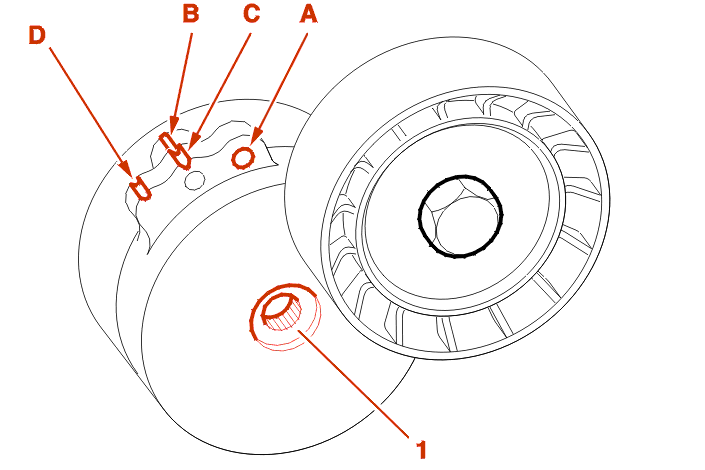

2 - CARACTÉRISTIQUES TENDEUR DYNAMIQUE

(A) Trou de pigeage .

(B) Repère de contrôle d'usure de courroie (fixe sur moteur) .

(D) Repère d'usure maxi .

Ce système de repérage permet le contrôle d'usure de la courroie; la coïncidence des repères (D) et (B) implique son remplacement .

3 - DÉPOSE

Déposer la roue avant droite .

Écarter l'écran pare-boue avant droit .

Déposer l'écran sous le groupe motopropulseur .

IMPÉRATIF : repérer le sens de rotation de la courroie dans le cas d'une réutilisation .

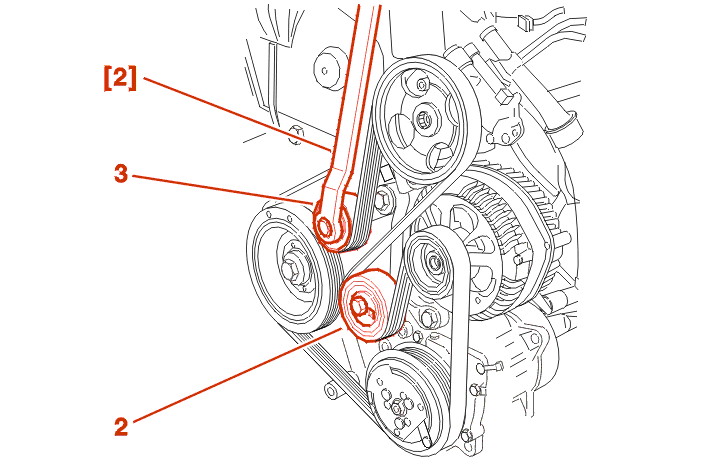

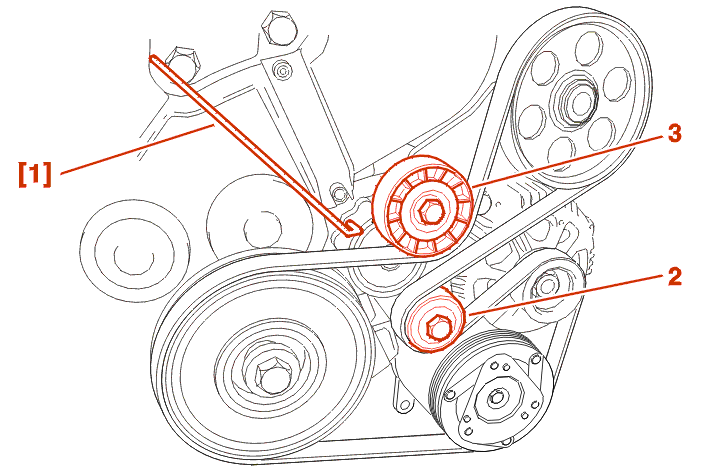

Agir sur le galet dynamique (3) à l'aide de l'outil [2], jusqu'à la mise en place de la pige [1] dans le trou de pigeage (A) .

Déposer la courroie .

IMPÉRATIF : vérifier que les galets (2) et (3) tournent librement (absence de jeu et de point dur) .

4 - REPOSE

IMPÉRATIF : lors de la réutilisation de la courroie, reposer celle-ci selon le sens de rotation repéré à la dépose .

Reposer la courroie en finissant par le galet tendeur dynamique (3) .

IMPÉRATIF : veiller à ce que la courroie soit correctement positionnée dans les gorges des différentes poulies .

Effectuer 4 tours moteur .

Continuer les opérations de repose dans l'ordre inverse des opérations de dépose .

Couple(s) de serrage :
