歐、美、日電腦控制系統自我診斷精華(TW-7)
＊利用LED燈自我診斷系統故障碼清除程序：
A.主電腦一個LED燈之系統：─
全車系中除Quest車種除外。
(a).將點火開關Key-ON。
(b).順時針方向轉動主電腦上的"旋鈕"到底並等待2秒鐘後，再逆時針
轉到底即進入故障碼讀取模式2。
(c).等故障碼閃爍重覆碼後，再將"旋鈕"逆時針轉到底即可清除故障
碼。
|
＊也可拆開電瓶線，並等待24小時以上也可清除故障碼。 |
B.主電腦一個LED燈之系統：─
僅適用於Quest車種。
(a).將點火開關Key-ON。
(b).在起動馬達側有一個4孔3線的線頭如下圖，將該線頭拆開，並利
用跨線分別將藍／白線及灰／藍線跨接，並等待2秒後拆開跨線，並將接頭裝回。
|
|
(c).此時故障指示燈即會閃爍故障碼。
C.主電腦上兩個LED燈之系統：
(a).將點火開關Key-ON，並將電腦上的"旋鈕"順時針轉到底並觀看紅
綠LED燈同時閃三次後，再將"旋鈕"逆時針轉到底此時即進入故障碼讀取模式3。
(b).等故障碼閃爍重覆碼後，再將"旋鈕"順時針轉到底並觀看紅綠LED
燈同時閃四次後，再將"旋鈕"逆時針轉到底後，再順時針將"旋鈕"轉到底。
(c).此時等待紅、綠LED燈同時閃五次、一次、二次、三次、四次循
環後，即清除掉故障碼。
|
＊也可拆開電瓶線，並等待24小時以上也可清除故障碼。 |
■

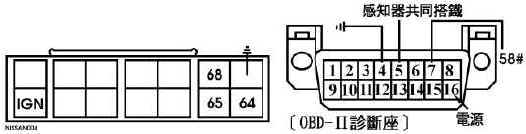

診斷座與電腦pin腳關係：
|
◎
Proimer, March ◎
Sentra 2.0L(SR20DE)92∼93年 ◎
Stanza 2.4L(KA24E) 92年 ◎
Altima 2.4L(KA24E) 93∼94年 ◎
Infinti G20 92∼93年 |
◎適用於2.4L、3.0L無可變汽門 ◎適用於2.0L、2.4L、1.6L有可變汽門
|
|
◎
Sentra 1.6L(GA16DE)92∼93年 ◎
Stanza 2.0L(SR24DE) 94年 ◎
240SX 2.4L(KA24DE)92∼94年 ◎
Quest 3.0L(VG30E) 93∼95年 |
◎讀取故障碼可直接由主電腦23#腳 跨接電源2秒鐘
|
|
◎Maxima
3.0L(VE30DE)92∼94年 ◎
300ZX 3.0L(VG30DE)92∼93年 ◎
M30 92年 ◎
Q45 92∼94年 ◎
J30 93∼94年
|
◎
適用於3.0L、4.5L有可變汽門引擎
|
|
◎
All New Santra 95年
◎
G2.0 94年
|
|
|
■94∼95

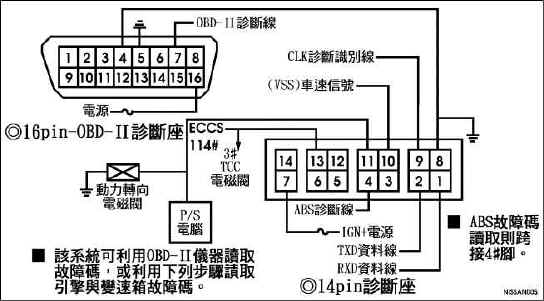

Quest & Albw Sentra故障診斷程序
■應用OBD-Ⅱ系統，也可由自動變速箱的操作桿依下列步驟讀取自動變速
箱故障碼：
1.確定儀錶板"OD
OFF"指示燈線路作用是否正常：
●點火開關OFF，並將檔位置於"P"檔，功能開關設定在"AUTO"位置。
●將點火開關ON，此時儀錶板："POWER"燈或"A/T CHECK"燈或"OD
OFF"燈應亮2秒後熄滅，表示指示燈線路良好。
2.故障碼讀取步驟：
|
(1).點火開關OFF(不可置於LOCK位置)。 (2).檔位置於"D"檔，將OD開關置於OFF位置，或按住OD開關不要 放，然後將點火開關KEY-ON。 (3).等待2秒以上，並保持按住OD開關。 (4).將檔位排到"2"檔位置後放開OD開關，或按OD鍵到ON位置。 |
 |
(5).再將檔位排到"1"檔位置，再按一下OD開關到OFF位置。
(6).將油門踩到底，再放開油門，即會由"OD OFF"燈或"A/T
CHECK"或"POWER"燈閃爍故障碼。
