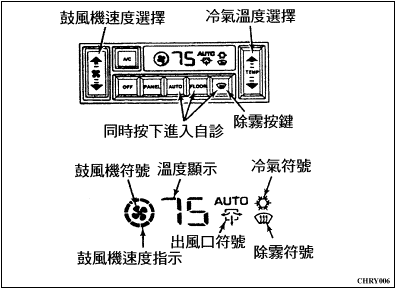

(三).早期ATC自動恆溫控制面板
 |
1.起動引擎。
2.確任引擎到達工作溫度後，
再將引擎熄火(點火開關OFF)。
3.打開頭燈開關。
4.按下
PANEL (儀錶板)鍵，
空調控制板燈會亮。
5.再同時按下
AUTO(自動)、FLOOR(地板)和檔風玻璃除霧符號三個按鍵。
6.觀察顯示幕上的功能符號，應全部在閃爍狀態，若有某個功能符號不閃爍，
表示該項裝置不良，應檢查其線路。
7.各功能符號閃爍後，鼓風機立即停止動作，並在顯示幕上，會閃示數字
的故障碼。
8.請記下閃示的故障碼，並依故障碼內容檢修。
9.若自動冷暖氣系統正常，或檢修後，再按PANEL鍵，即可清除故障碼或
離開診斷模式。
◎自動冷暖氣系統故障碼內容—(ATC自動恆溫控制面板)
|
故障碼 |
內
容 |
故障碼 |
內
容 |
|
1 |
空氣混合門馬達，暖氣方向控制不良 |
10 |
地板出風口控制電路不良 |
|
2 |
空氣混合門馬達，冷氣方向控制不良 |
11 |
檔風玻璃出風口控制電路不良
|
|
3 |
空氣混合門馬達不良，或其共同搭鐵電路不良 |
12 |
空氣混合門馬達電源斷路，或控制電路不良
|
|
4 |
鼓風機或其線路不良，或是A/C開關不良 |
13 |
空氣混合門馬達電源斷路，或控制電路不良 |
|
5 |
冷媒循環開關不良，或冷氣壓縮機控制系統不良 |
14 |
周邊溫度感知器不良
|
|
6 |
鼓風機控制電路不良
|
15 |
車內溫度感知器不良
|
|
7 |
暖氣熱水閥信號不良
|
16 |
自動溫控電腦不良
|
|
8 |
溫度控制信號電路不良 |
17 |
自動溫控電腦不良 |
|
9 |
儀錶板出風口控制電路不良 |
18 |
自動溫控電腦不良 |
