2.SUZUKI引擎節氣門基本開度調整及節氣門位置感知器
   怠速接點的設定，適用於四線式。
   ◎如果TPS為3線式，則信號線應設定在0.35V-0.65V。
       ■TBI單點噴射節氣門接線                                        ■MFI多點噴射節氣門接線

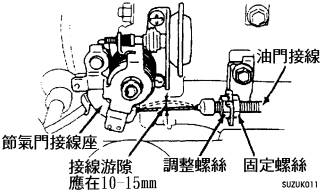

  ◎在調整油門拉線前，應先調整節氣門基本開度：

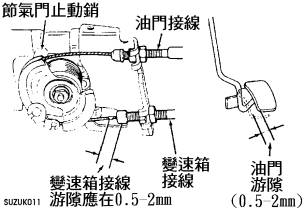

     (1).拆下油門拉線及變速箱拉線。
     (2).調整節氣門止動螺絲到節氣門
          全關後，再鎖入3/4圈到1圈。
     (3).如右圖插入厚薄規：
        ◎TBI單點噴射用：0.65mm厚薄規。
        ◎MFI多點噴射用：0.8mm厚薄規。
     (4).利用歐姆錶，如下圖量測節氣門位置
          感知器怠速接點如果不是∞歐姆，則
          調整節氣門感知器，當取開厚薄規時為0歐姆。

■TBI單點噴射引擎：

■MFI多點噴射引擎：
