 变速箱电路图(2.2L,vin4) |

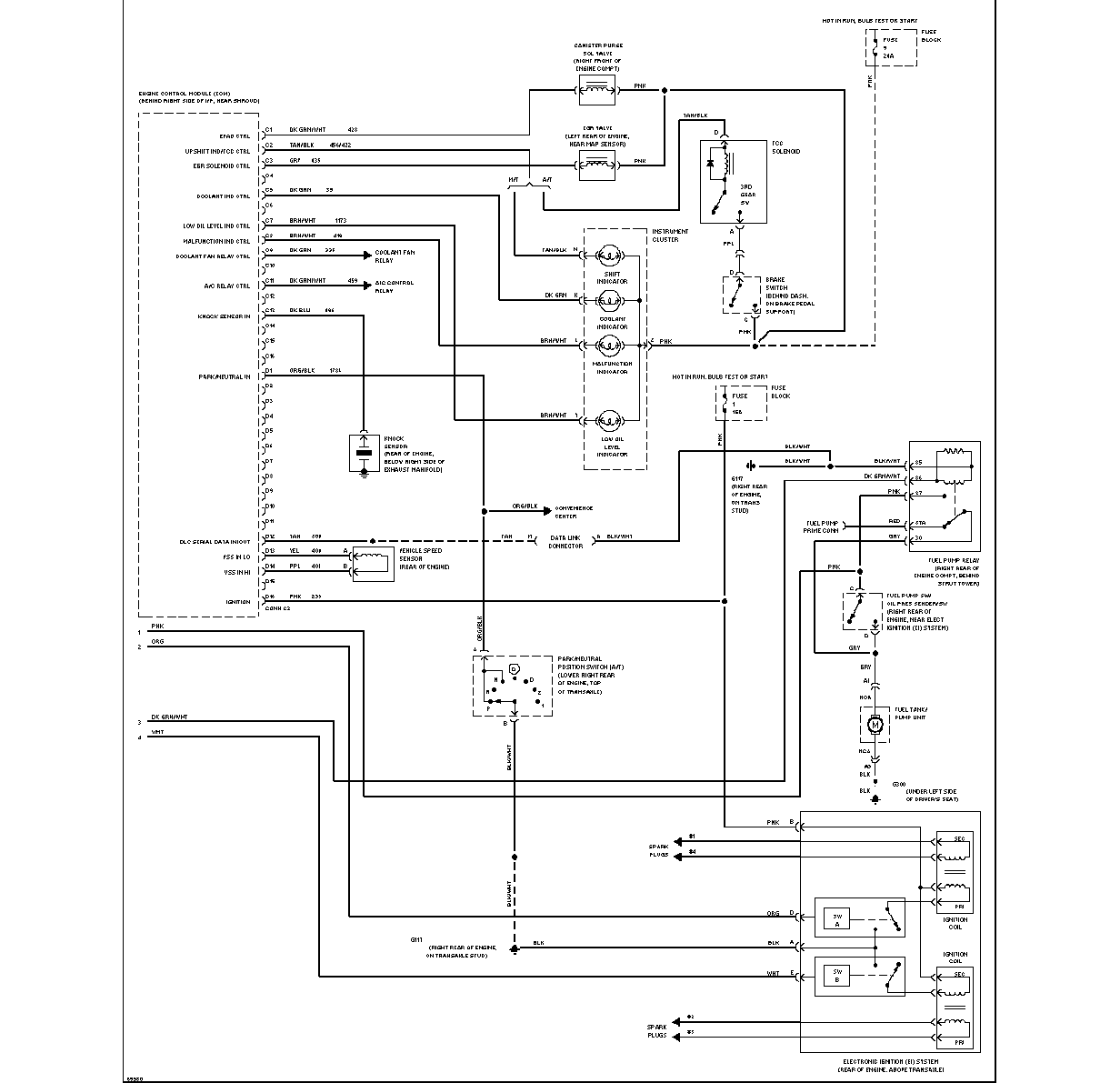

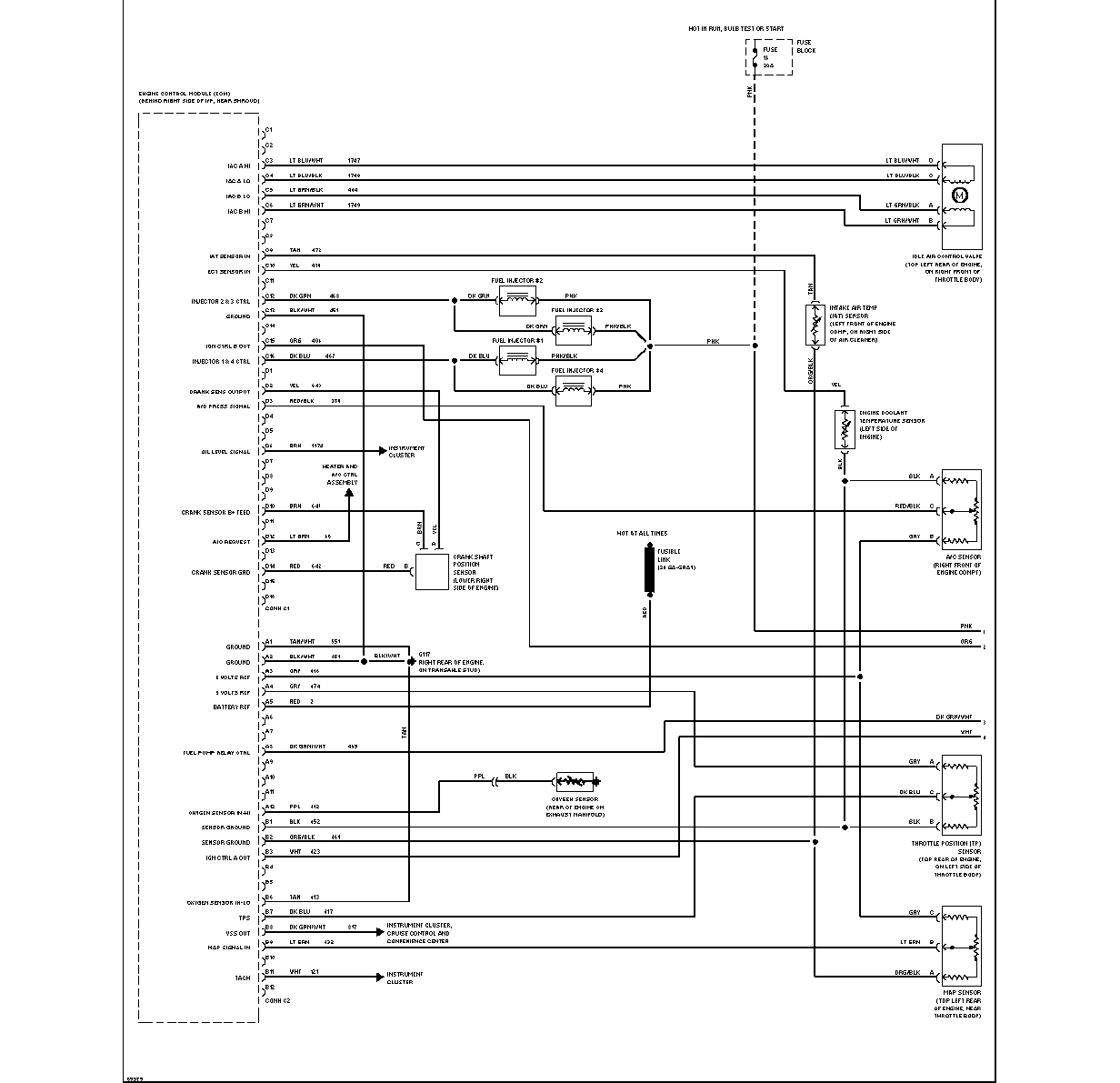

 发动机性能电路图(2.4L,vin4)
1 2 |

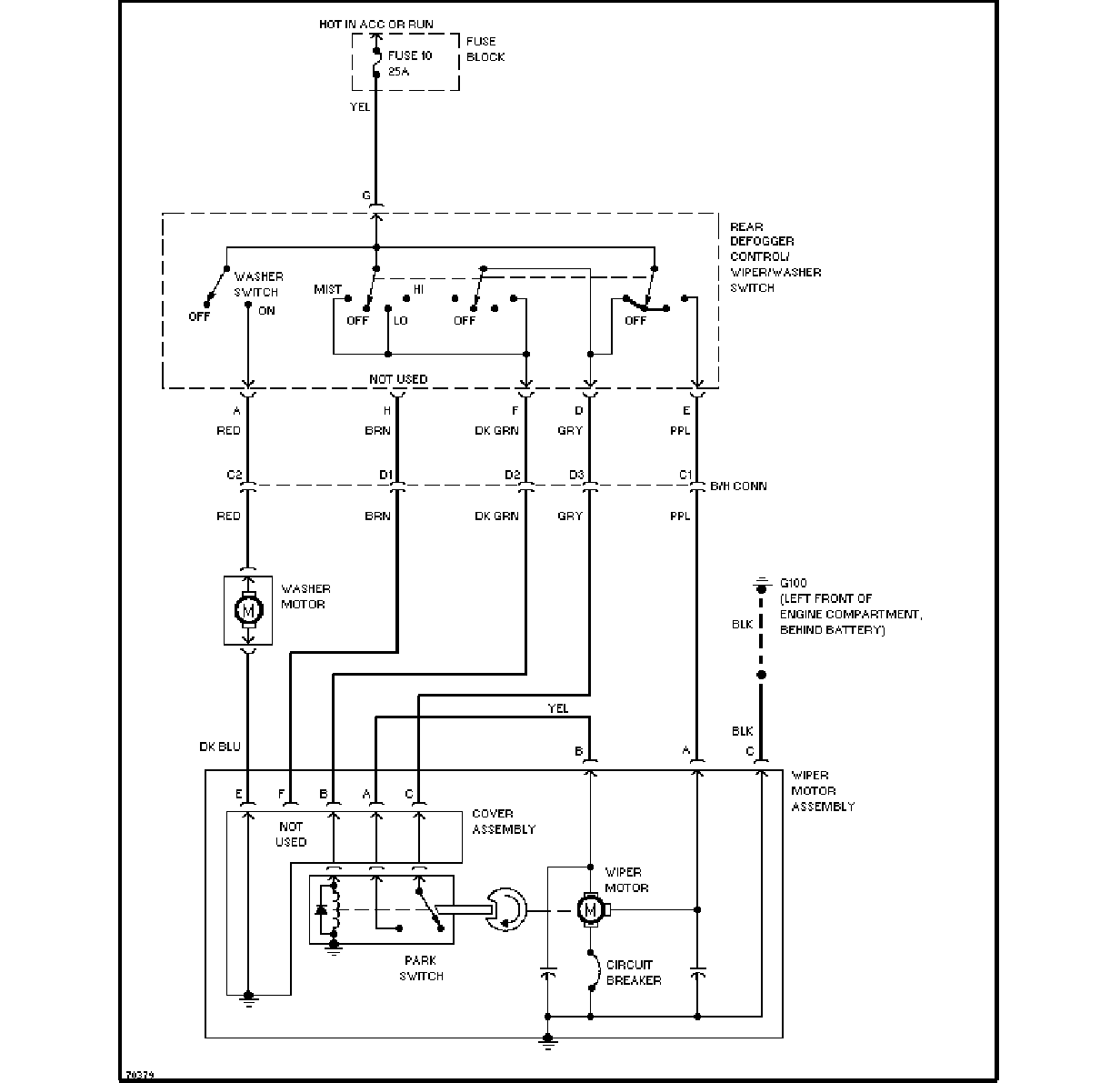

| 2速雨刮清洗器电路图 |

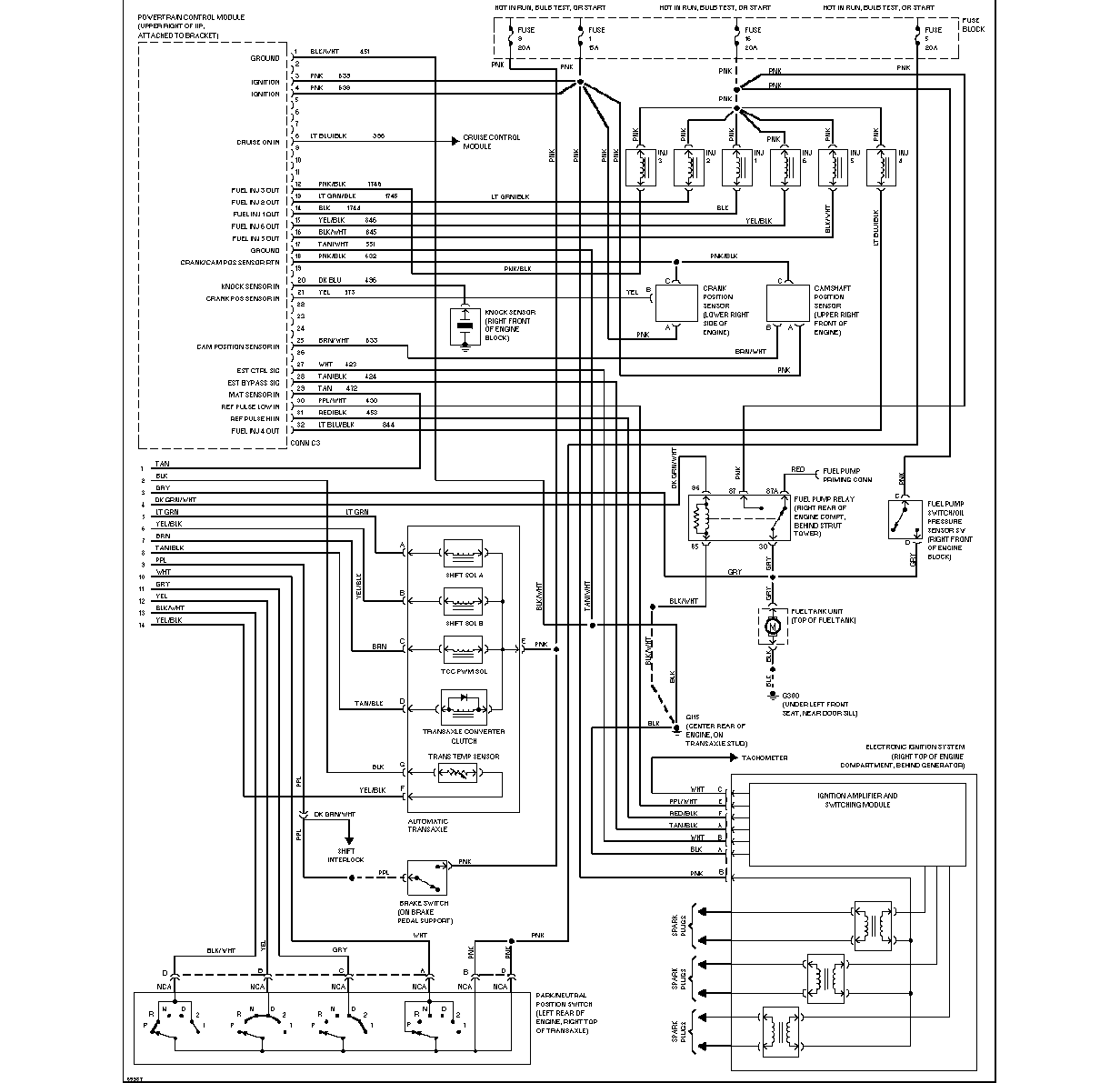

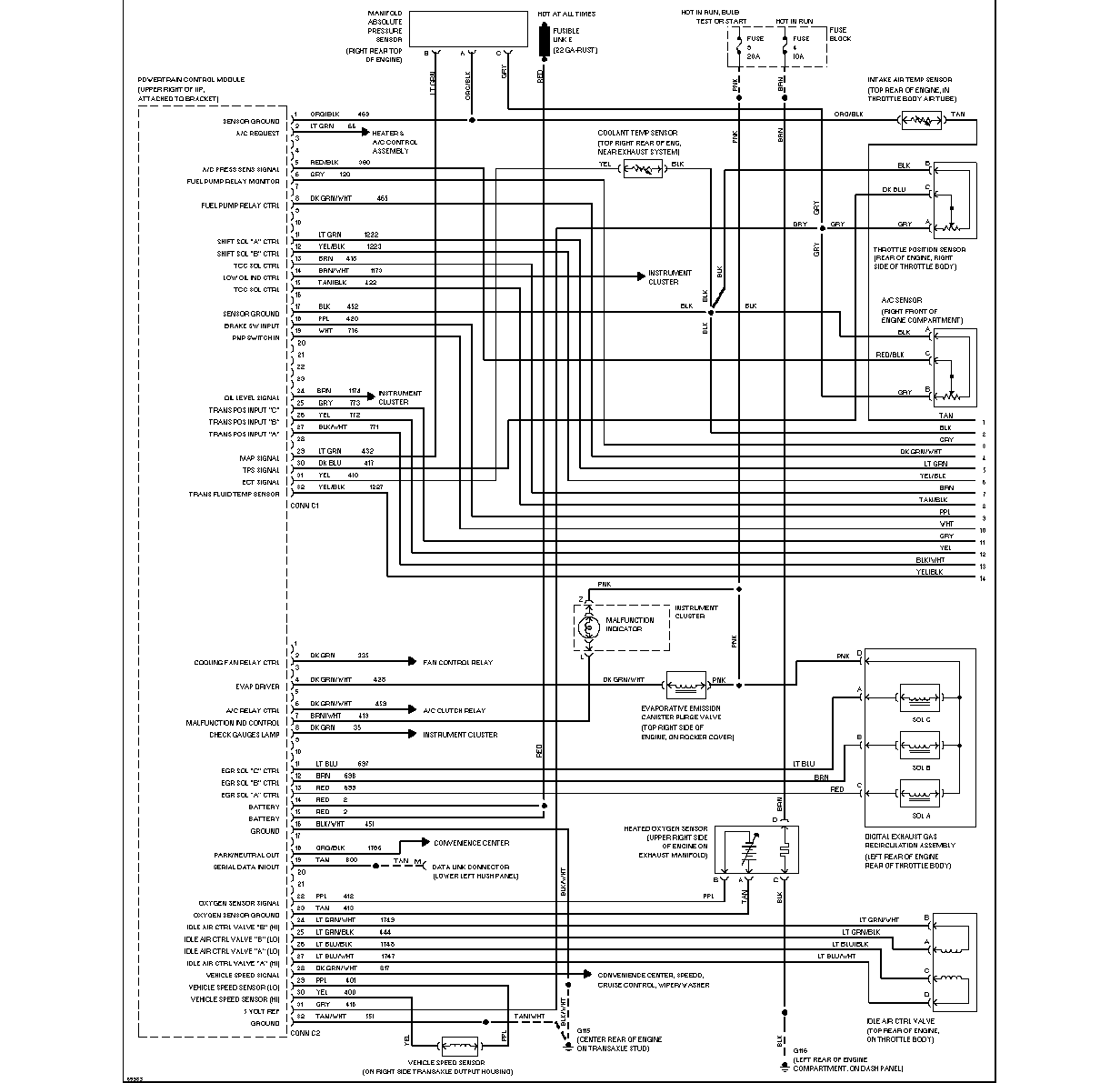

发动机性能电路图(3.1L,vinm)
1 2 |

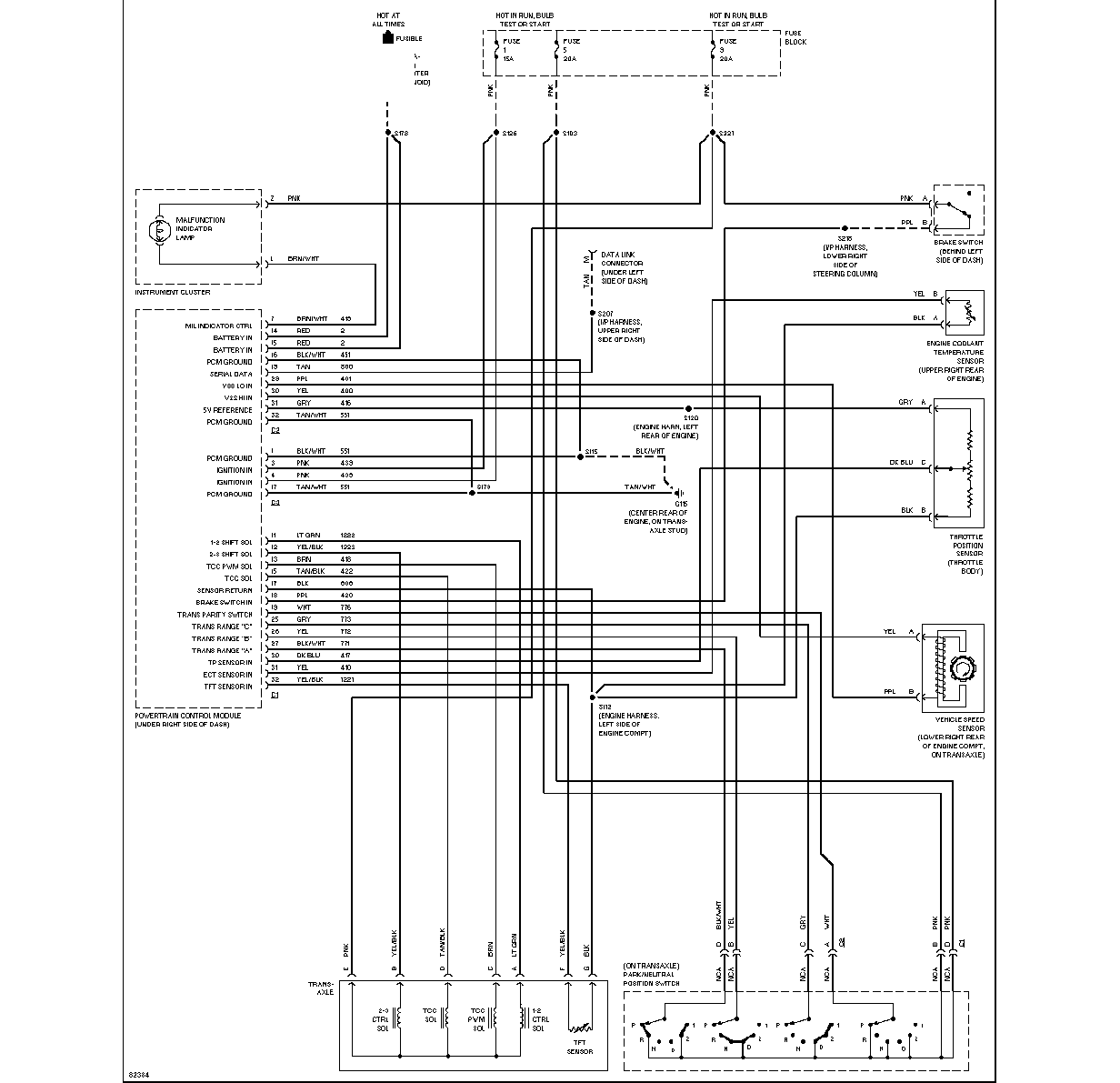

| 变速箱电路图(3.1L,vinm) |

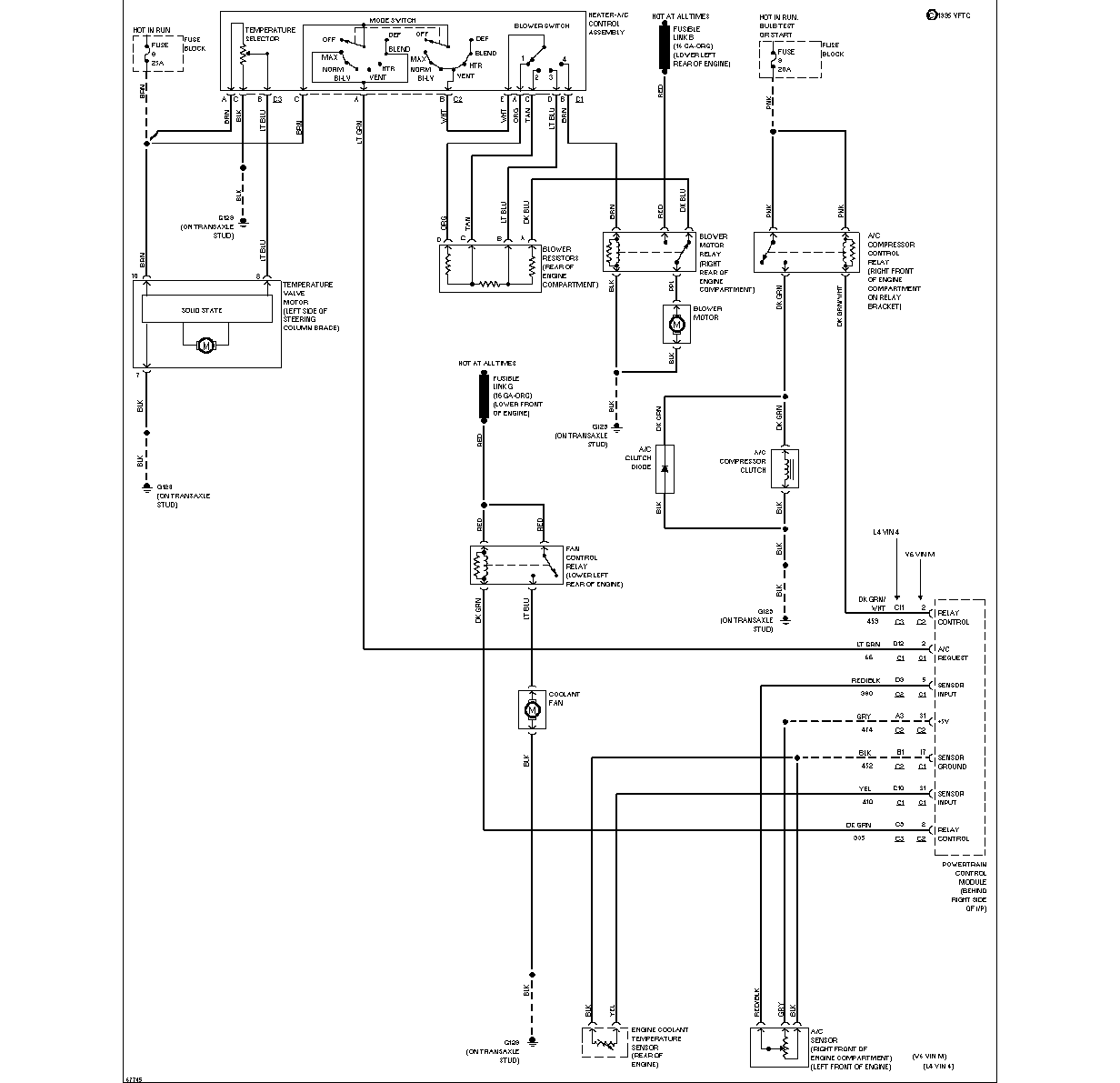

空调电路图 |
| ABS电路图 |

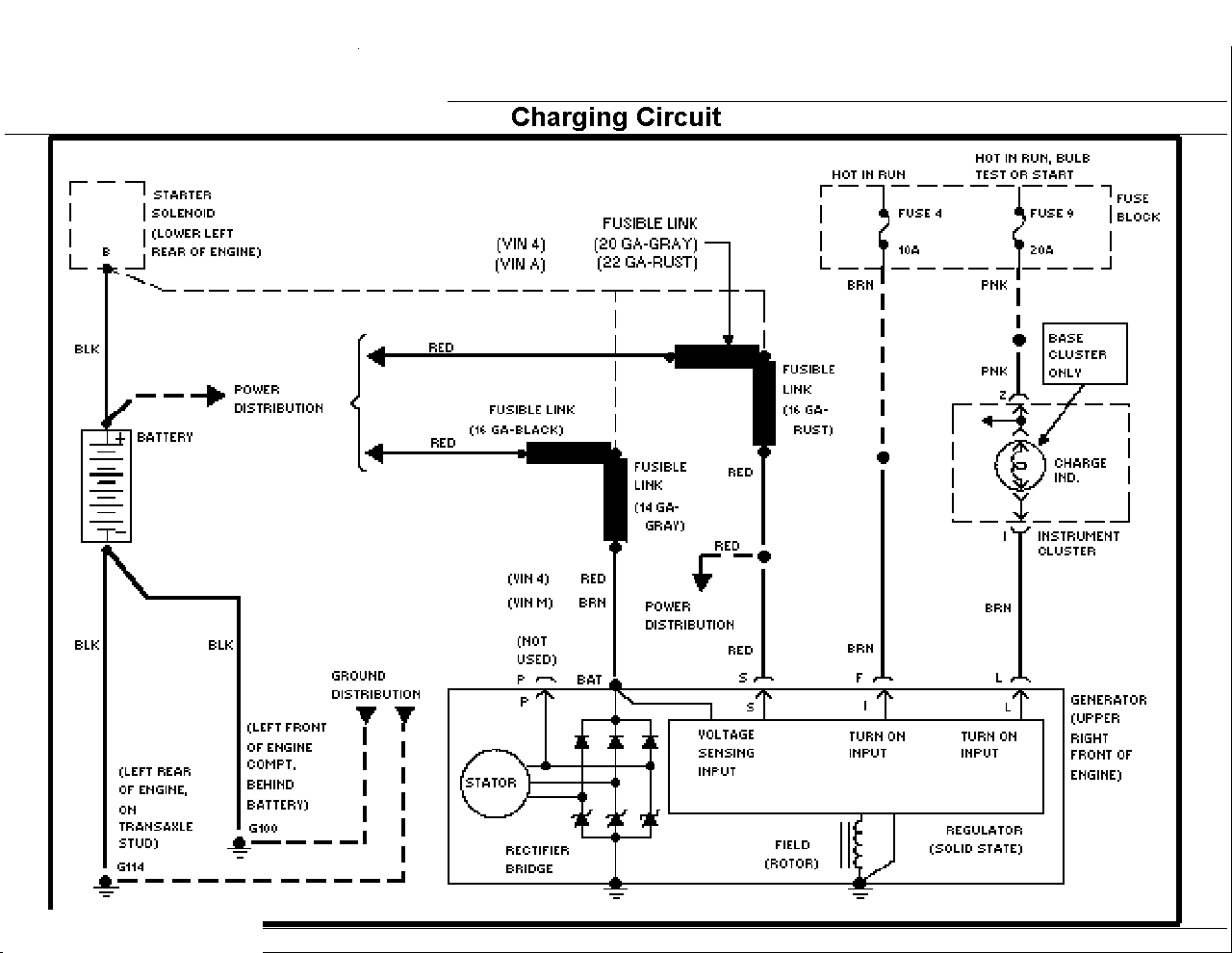

充电系电路图 |
| 空调风扇电路图 |
巡航控制电路图 |
| 数据接口电路图 |

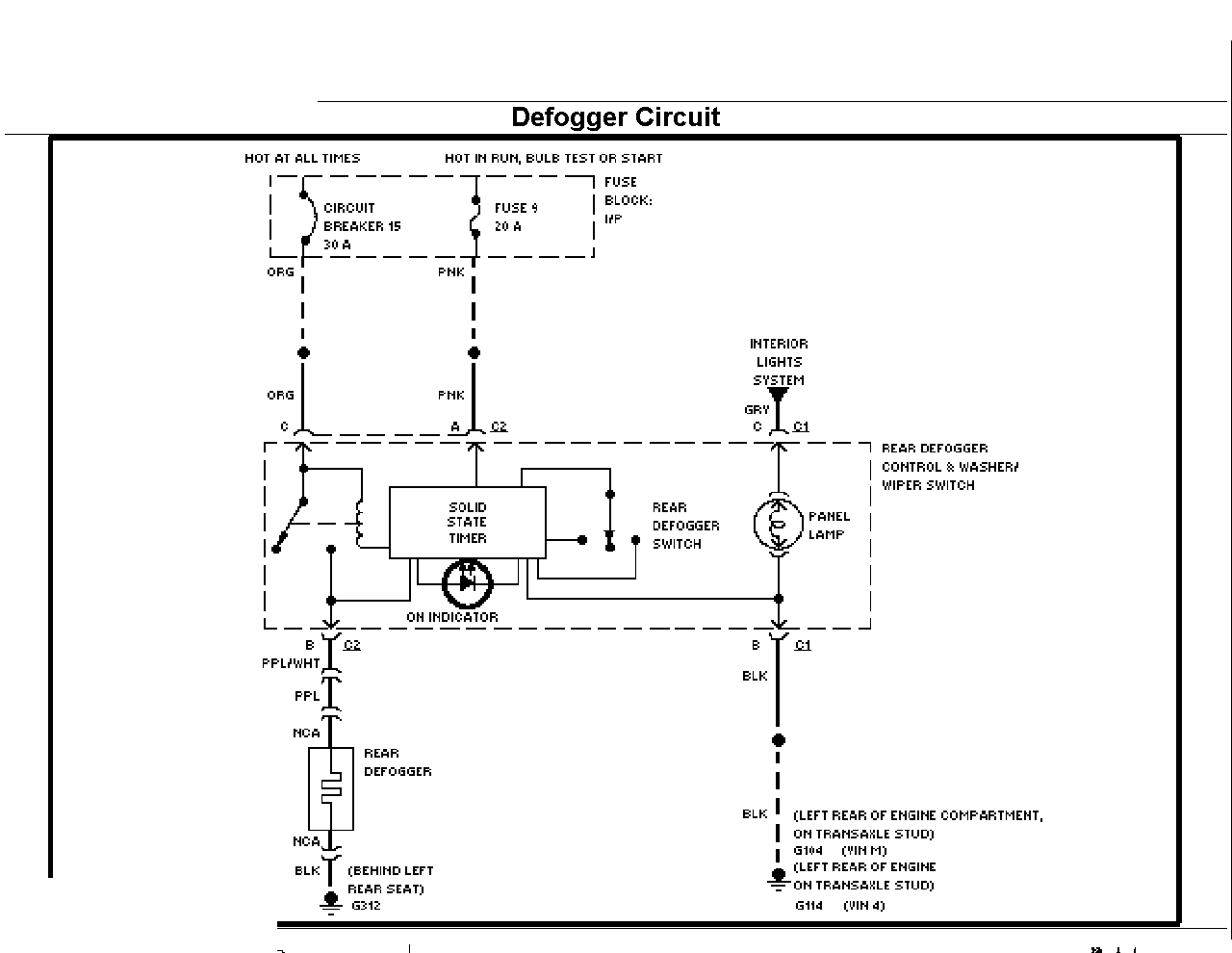

除雾器电路图 |

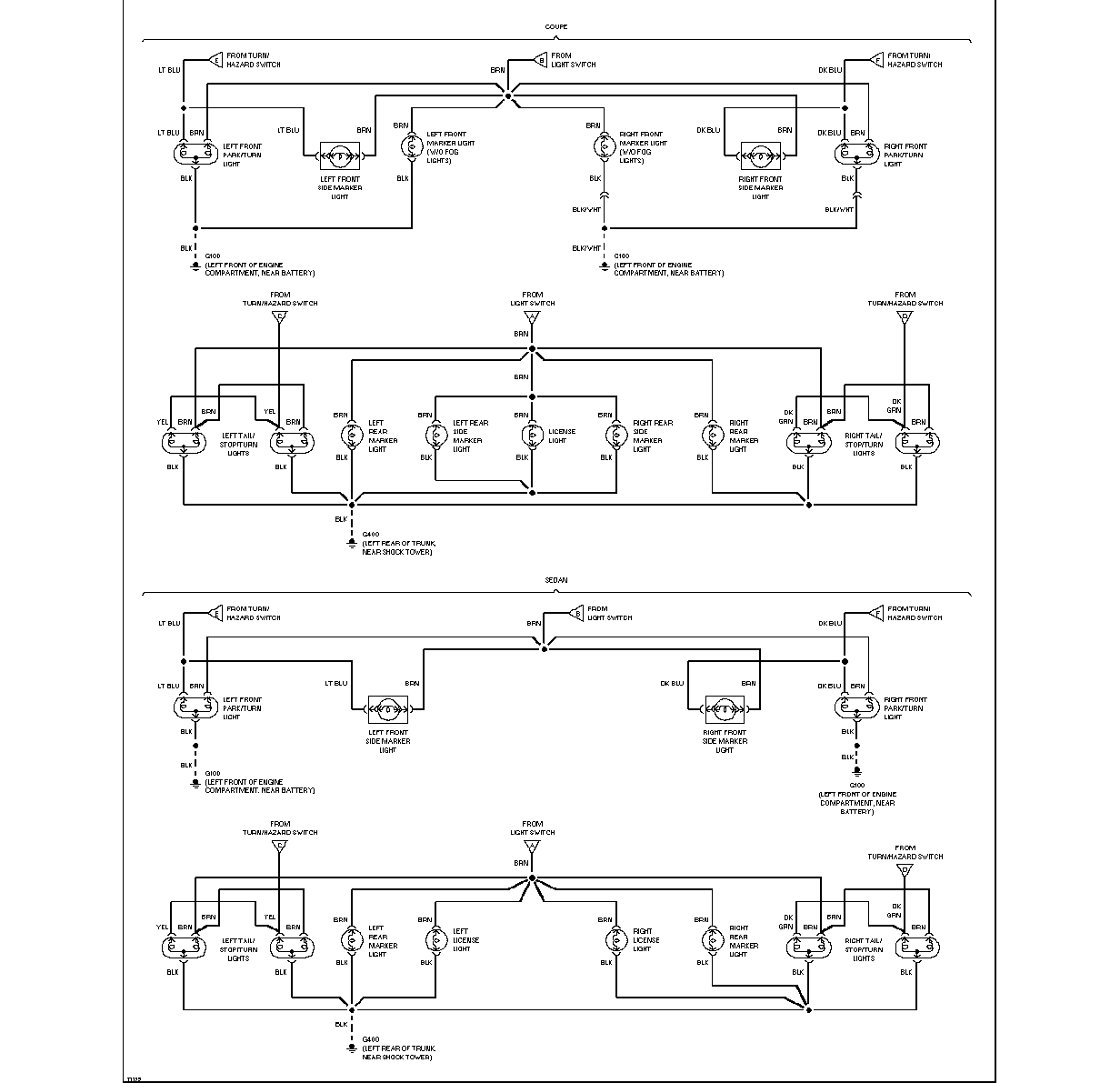

| 外部灯电路图 1 2 |

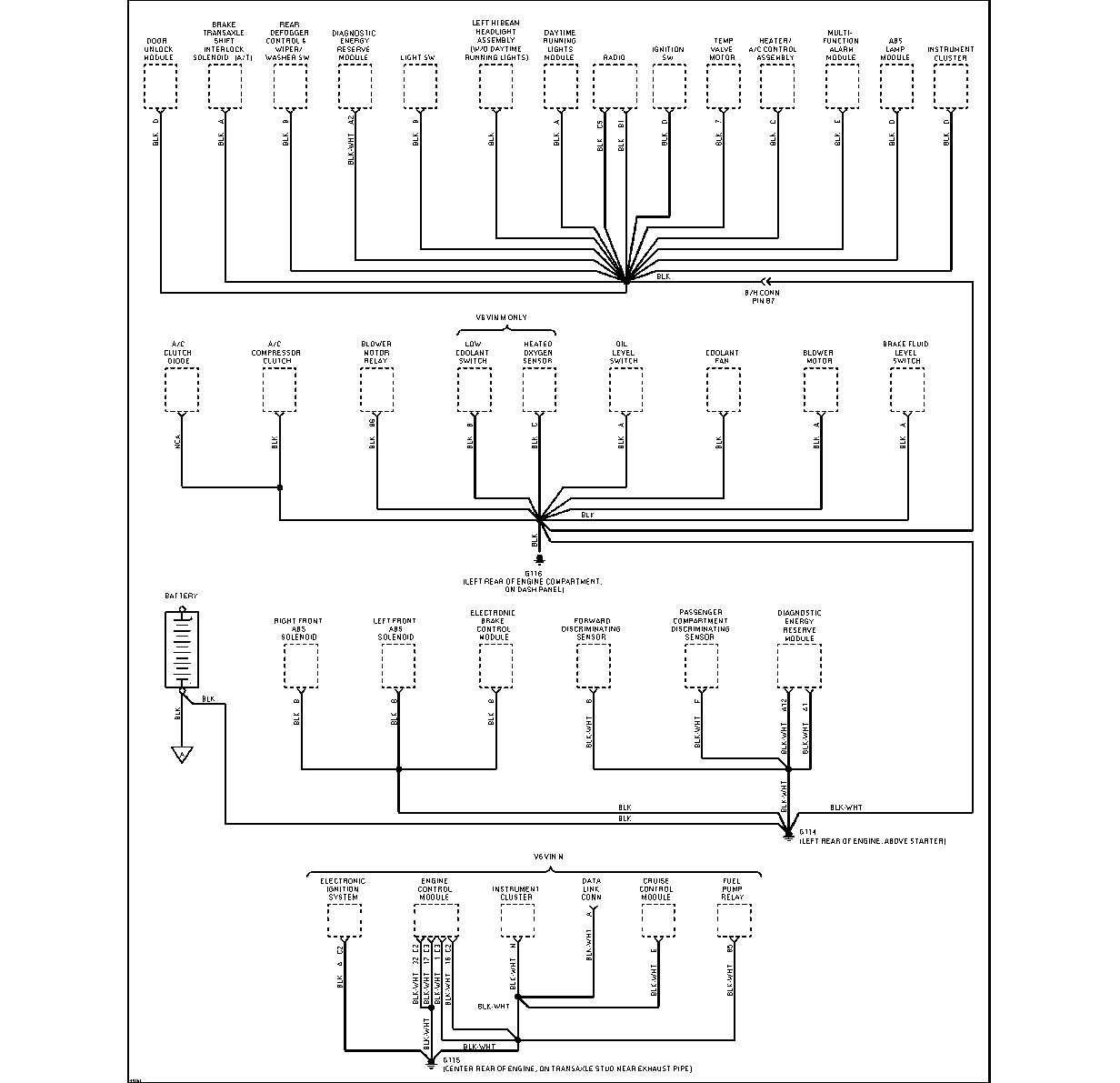

搭铁电路图 1 2 |
| 大灯电路图(带DRL) |

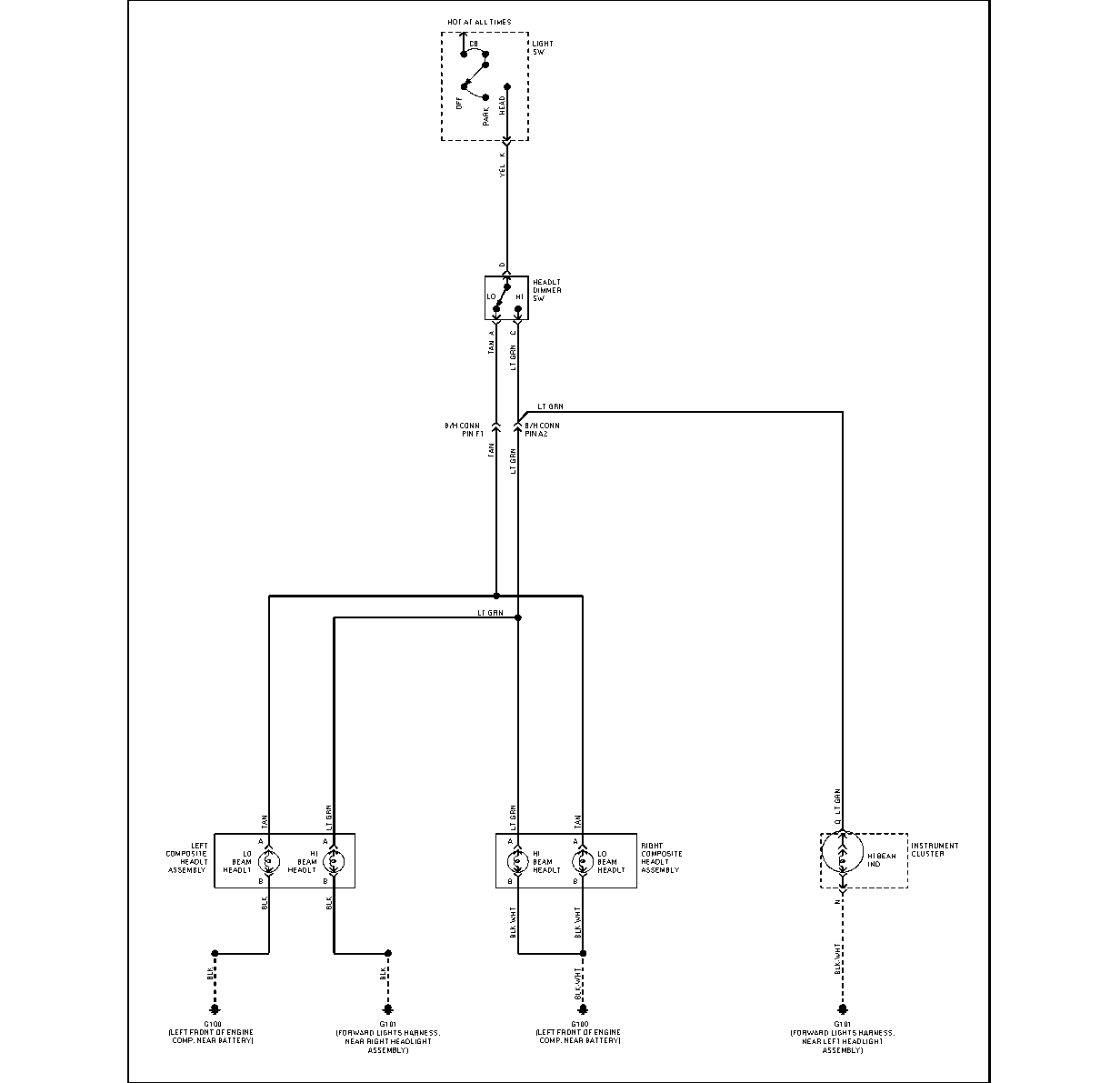

大灯电路图(无雾灯) |
| 大灯电路图(带雾灯) |

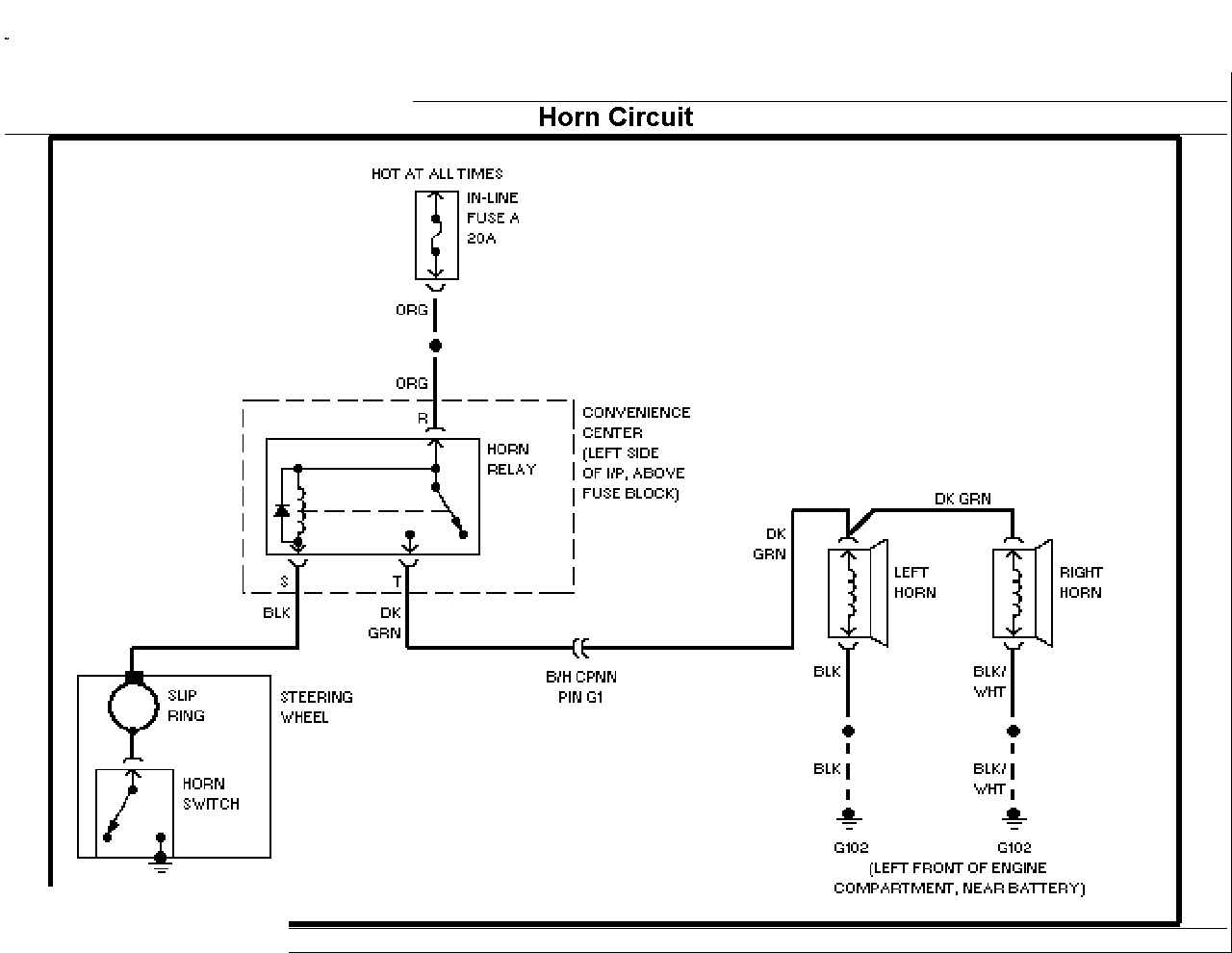

喇叭电路图 |

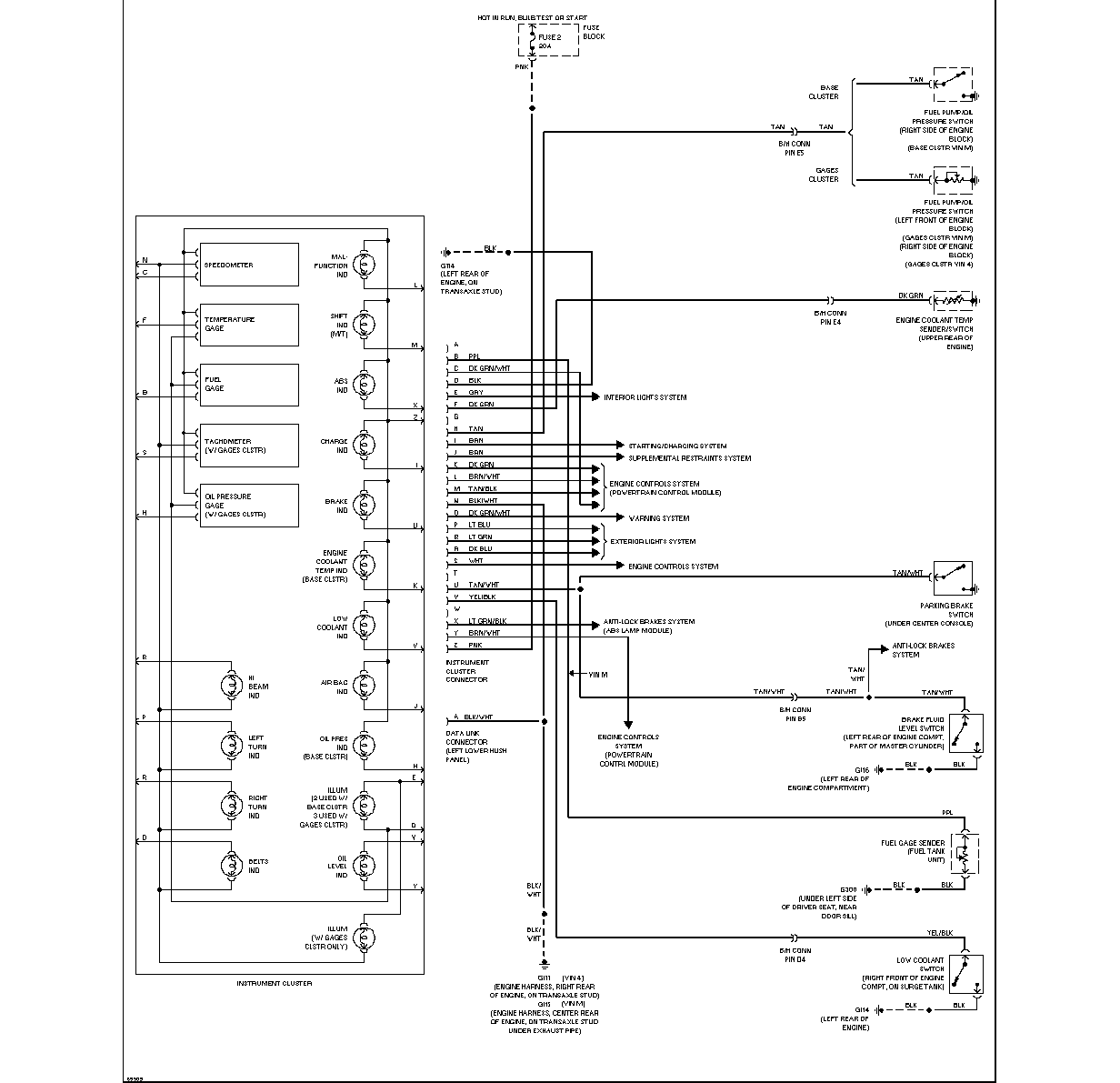

| 仪表板电路图 |
车内灯电路图 |

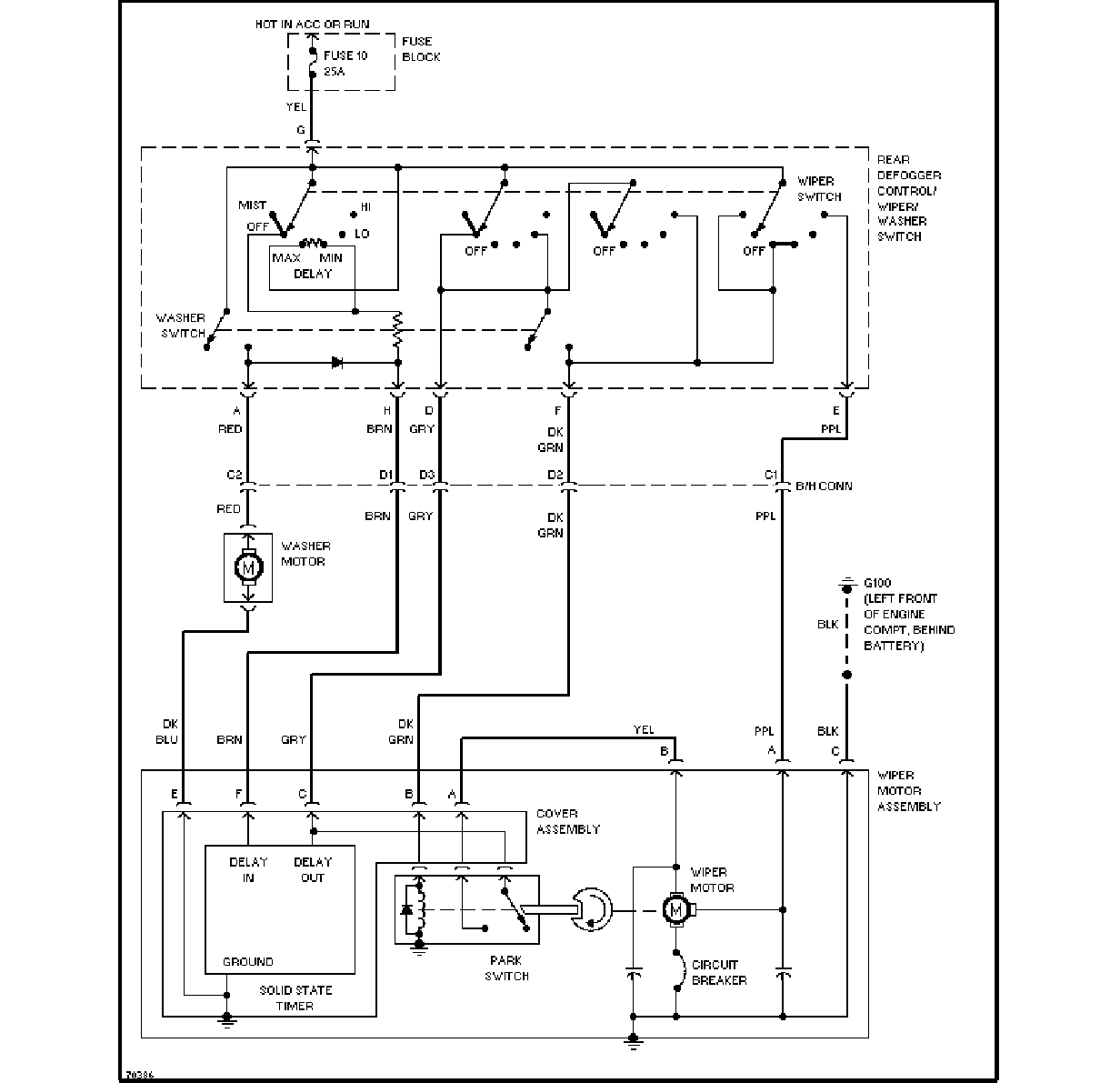

| 间歇式雨刮清洗器电路图 |

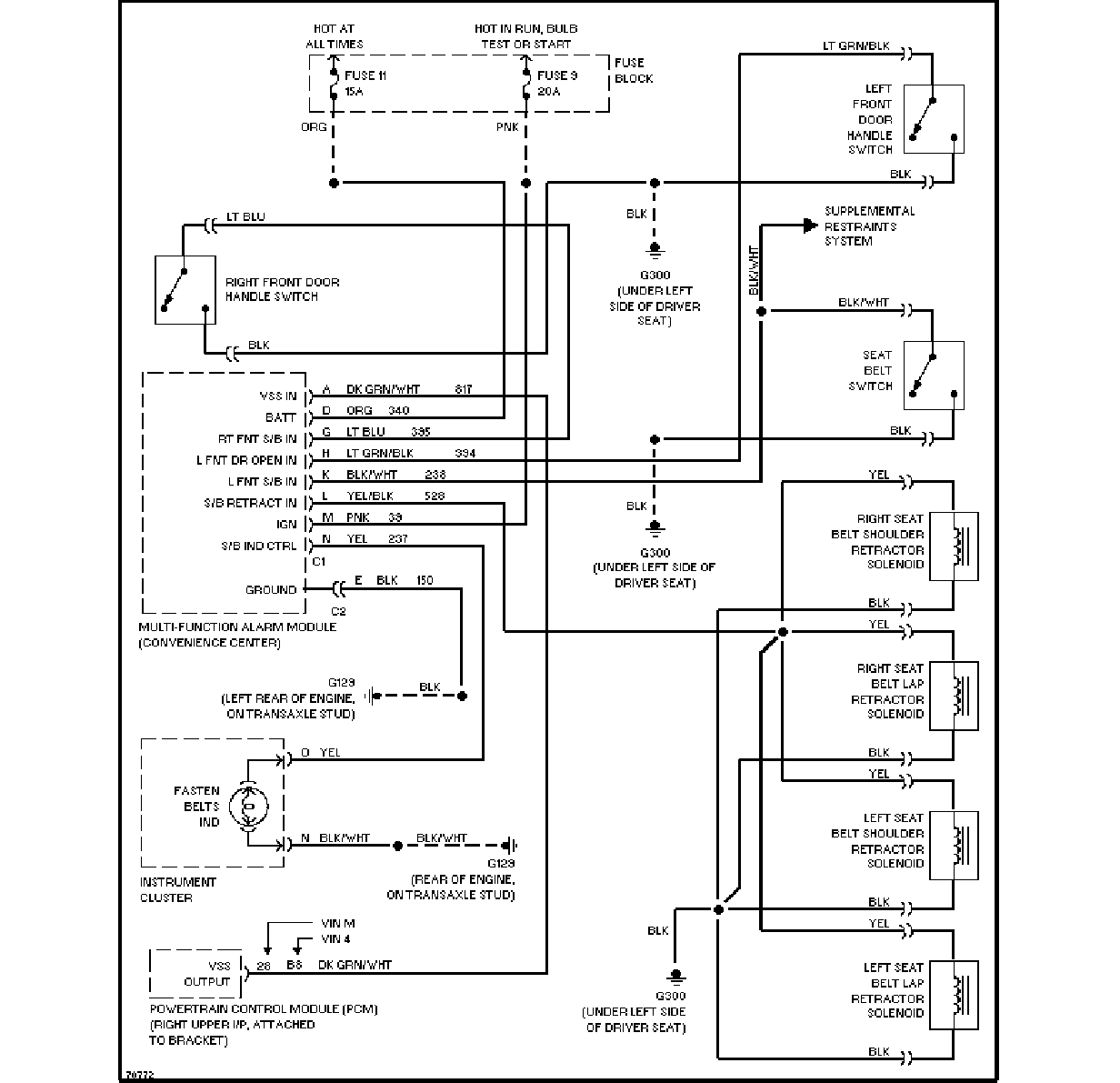

被动式座位安全系统电路图 |

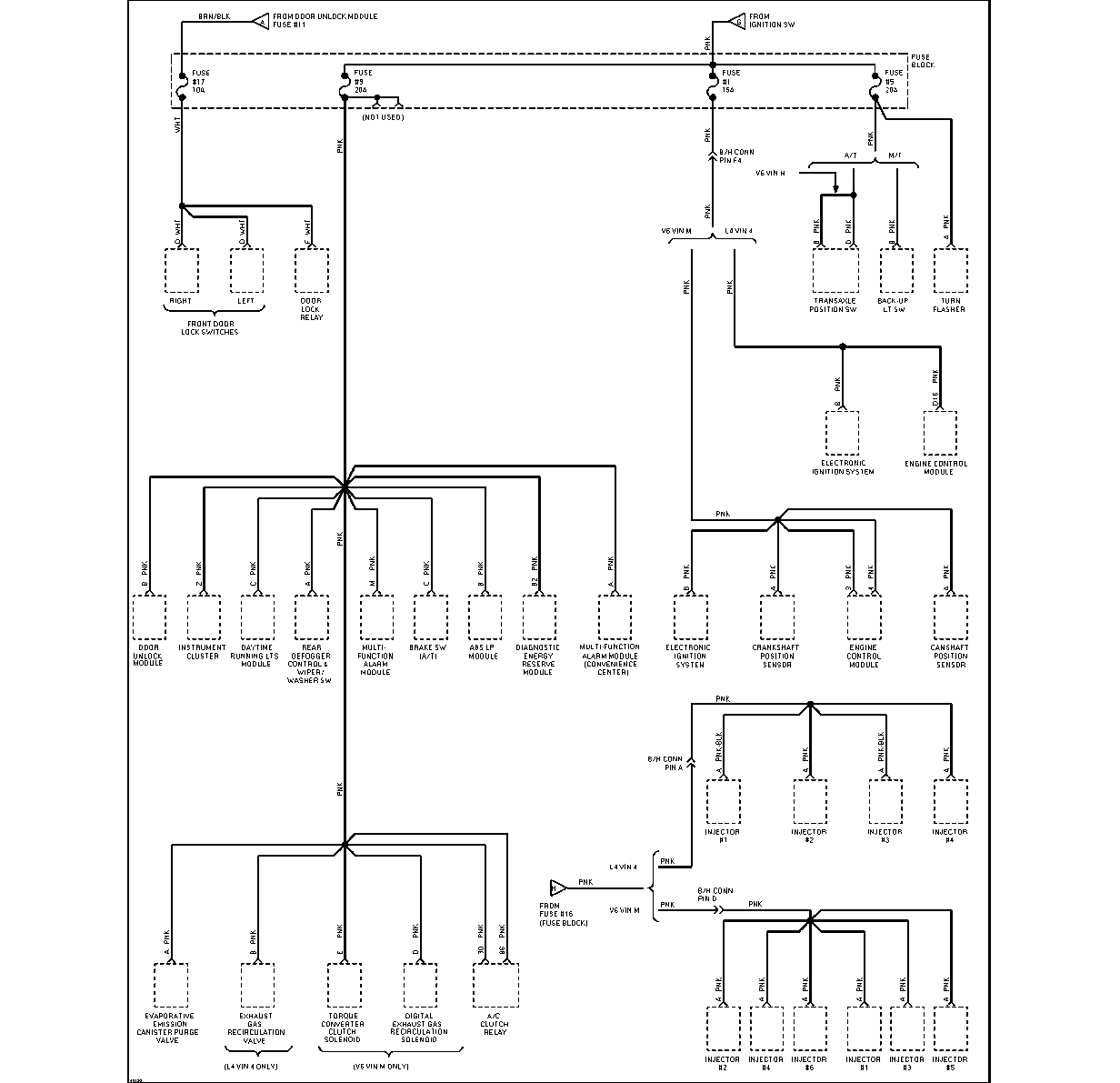

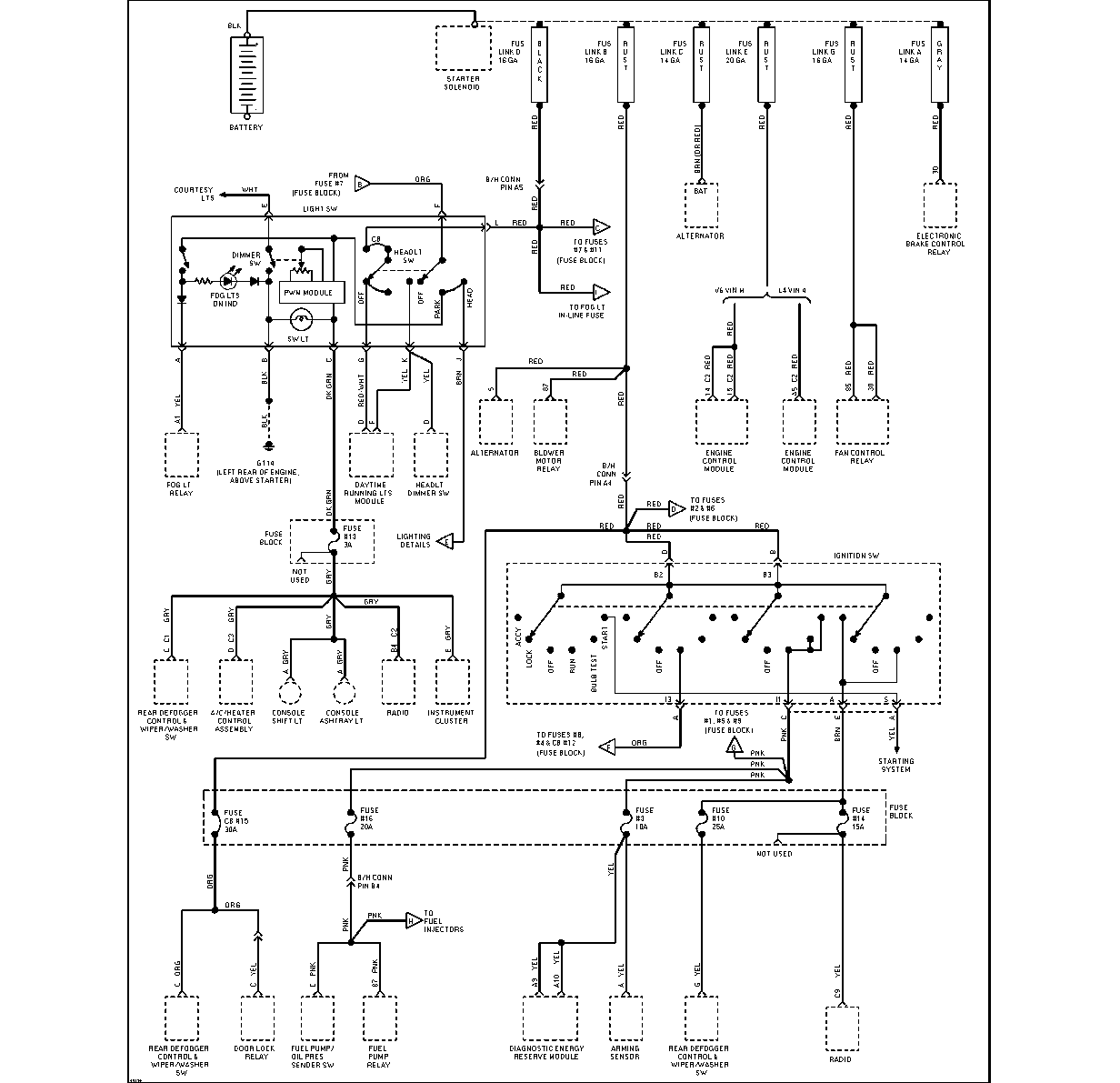

| 电源电路图 1 2 3 |

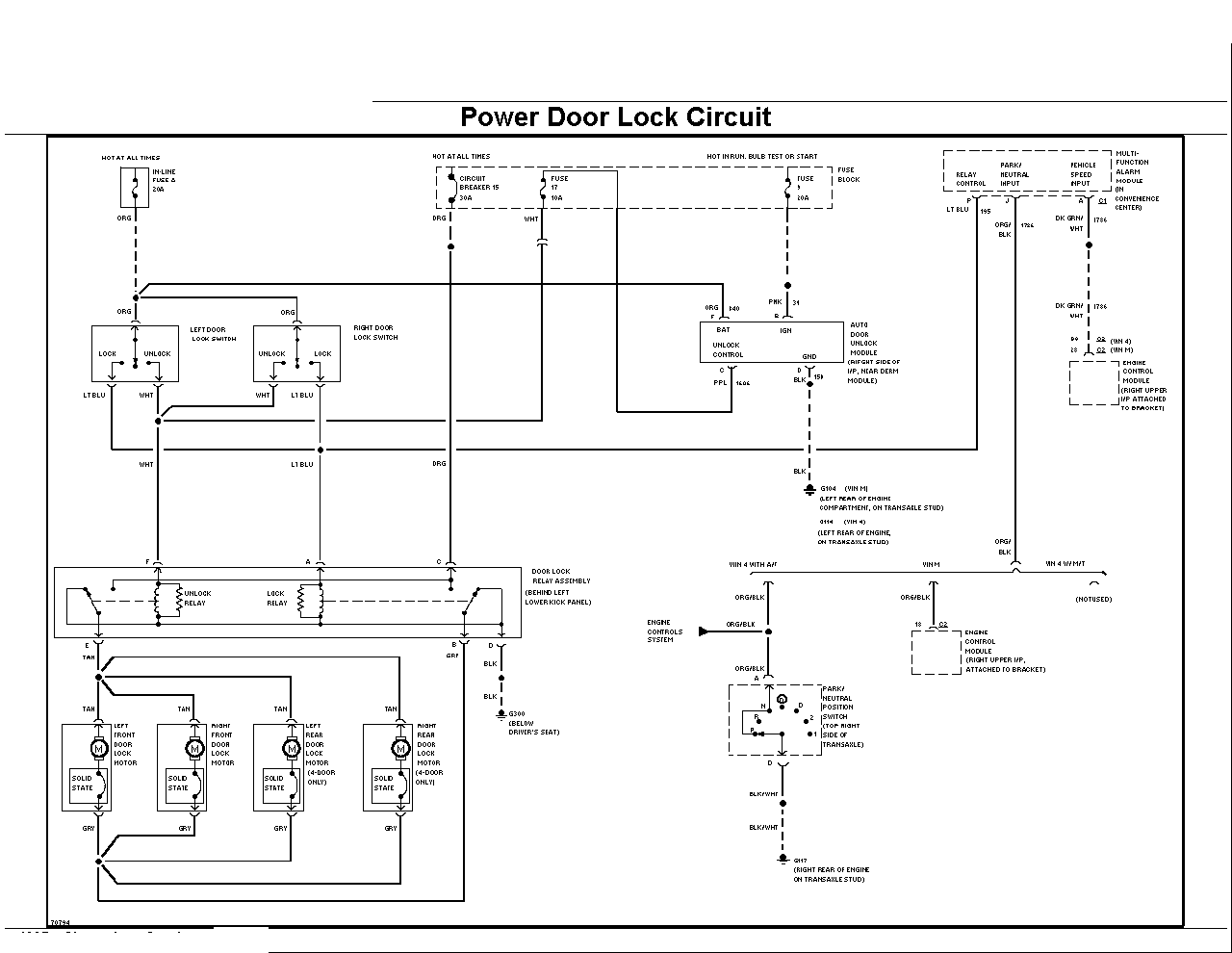

电动门锁电路图 |

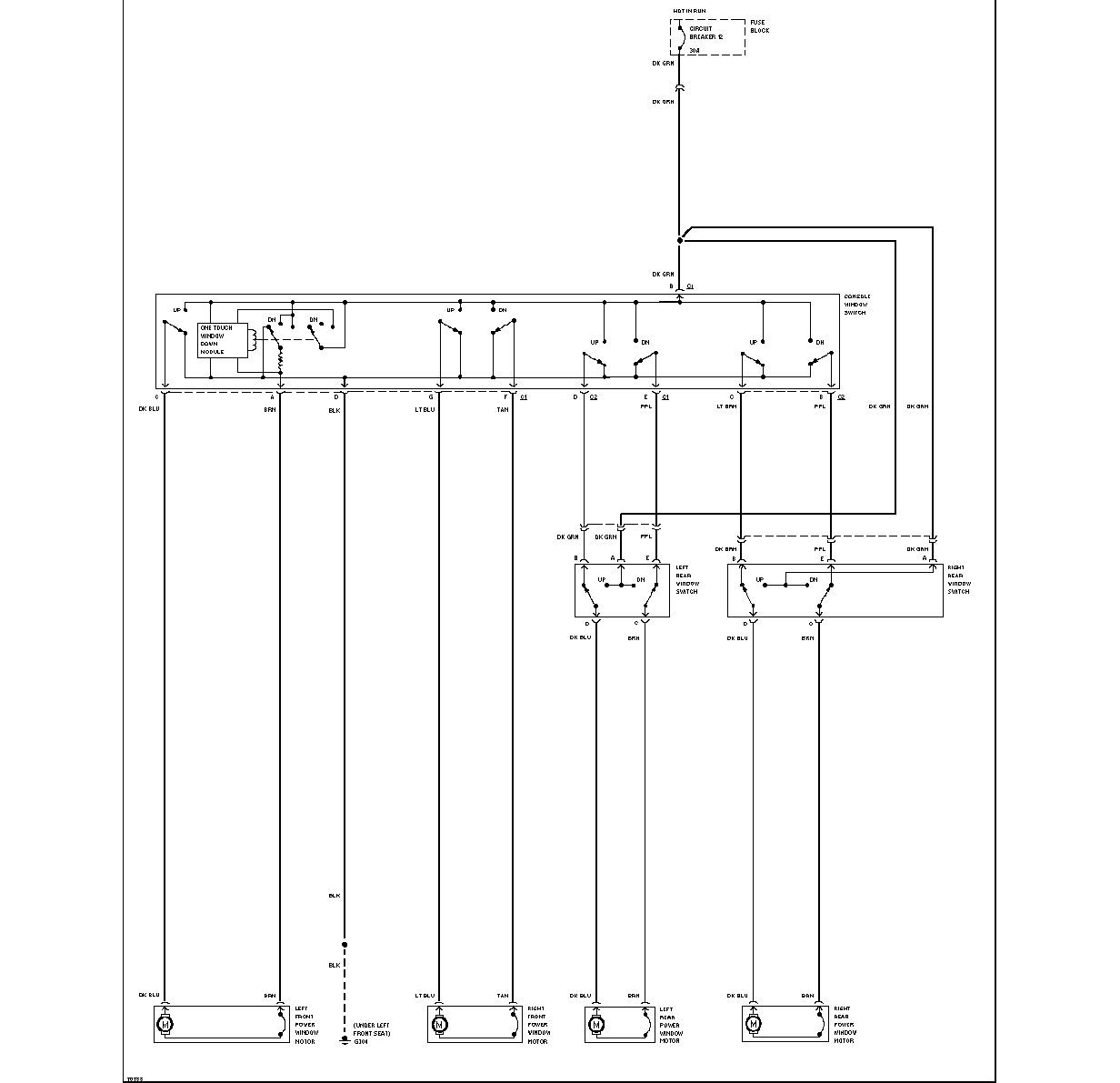

| 电动车窗电路图 |

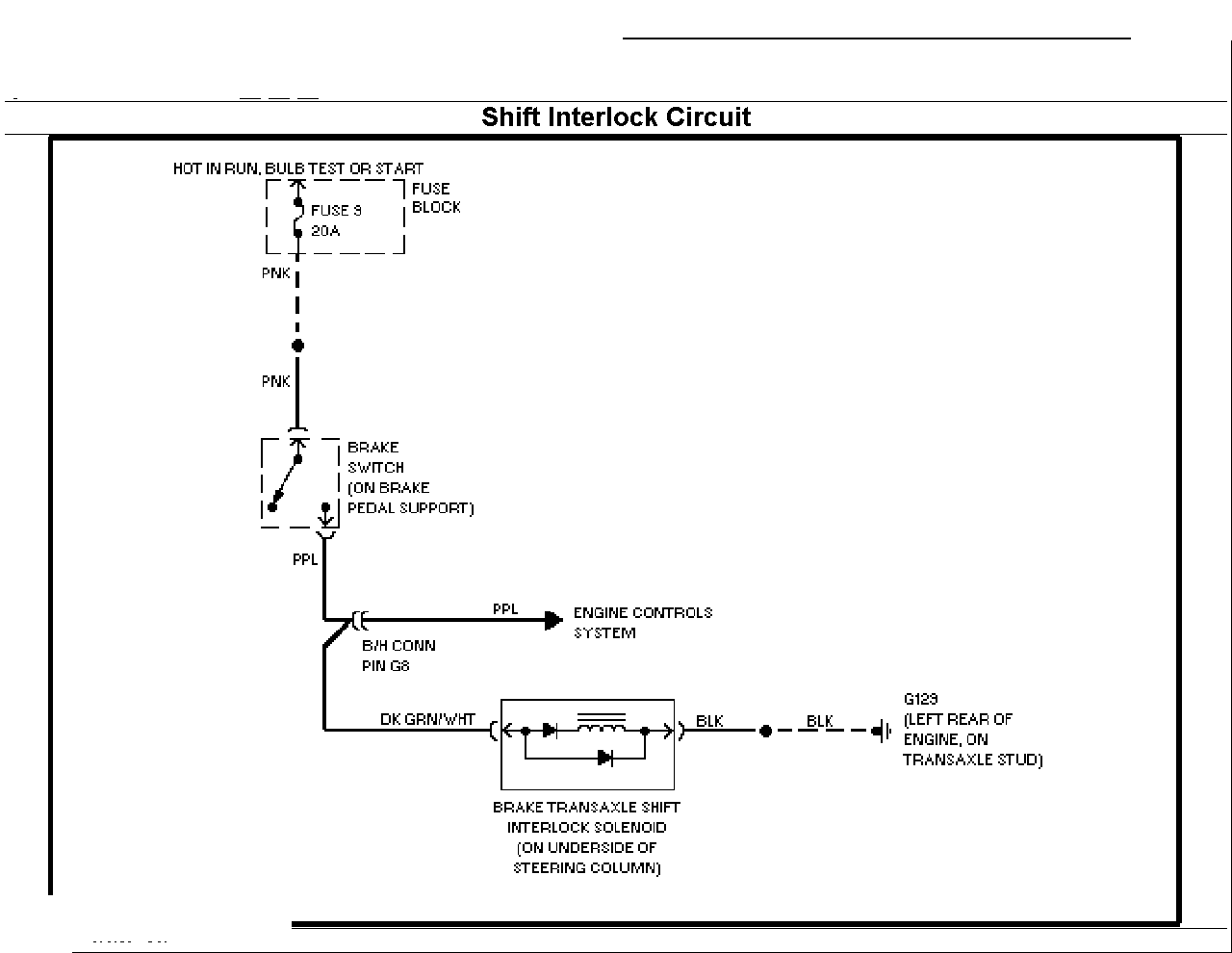

换挡联锁电路图 |

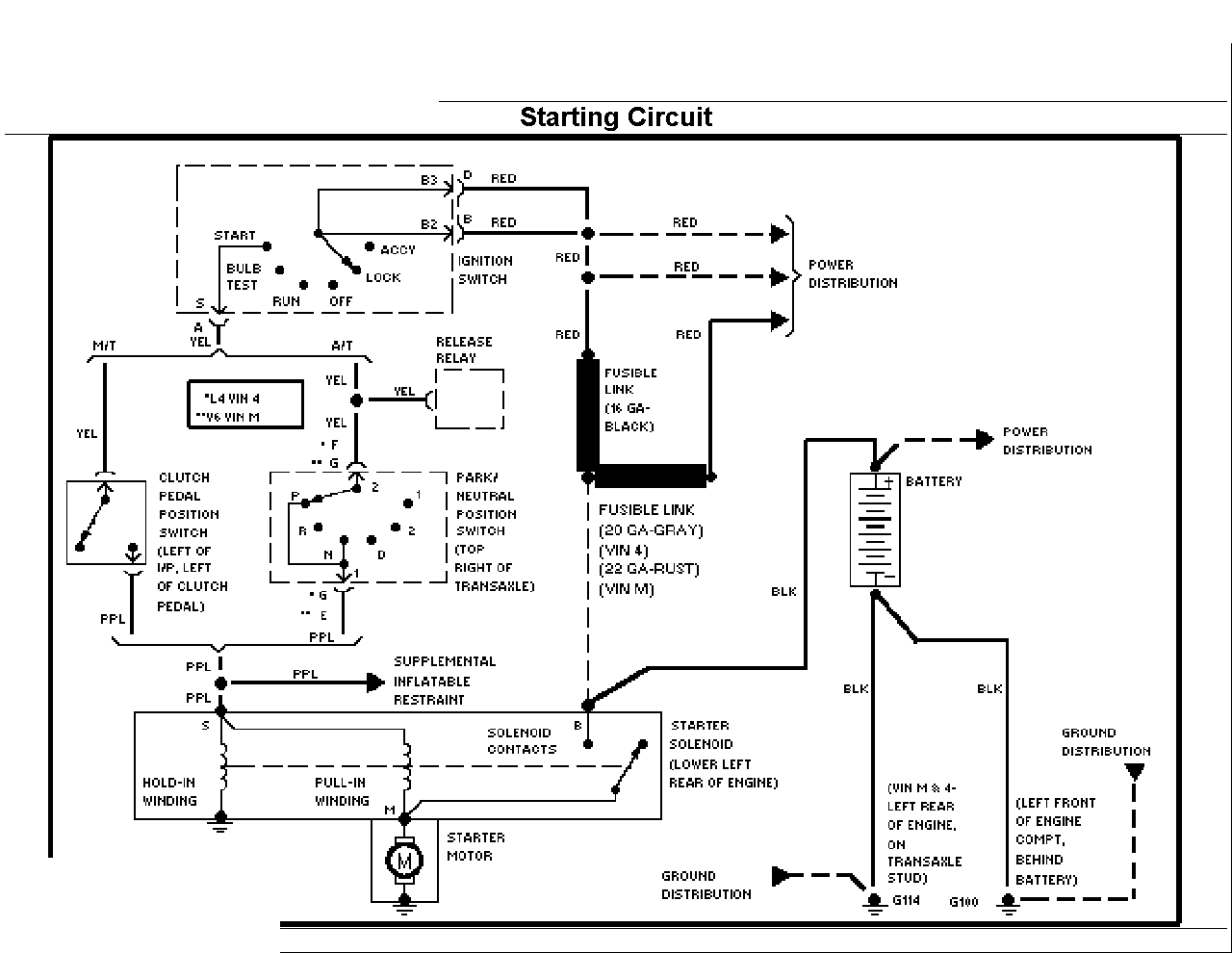

| 起动电路图 |
安全气囊系统电路图 |

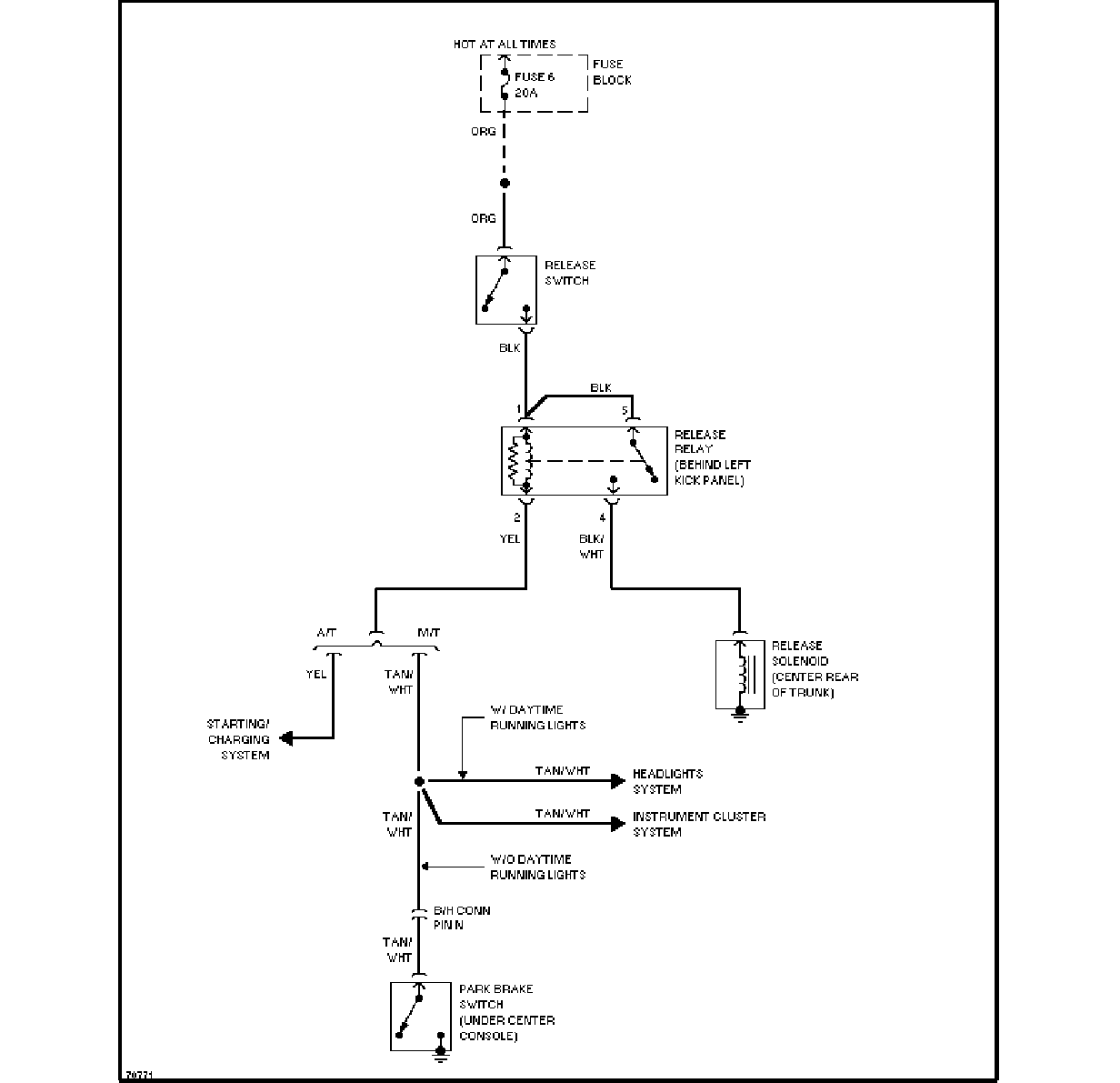

| 行李厢开启电路图 |

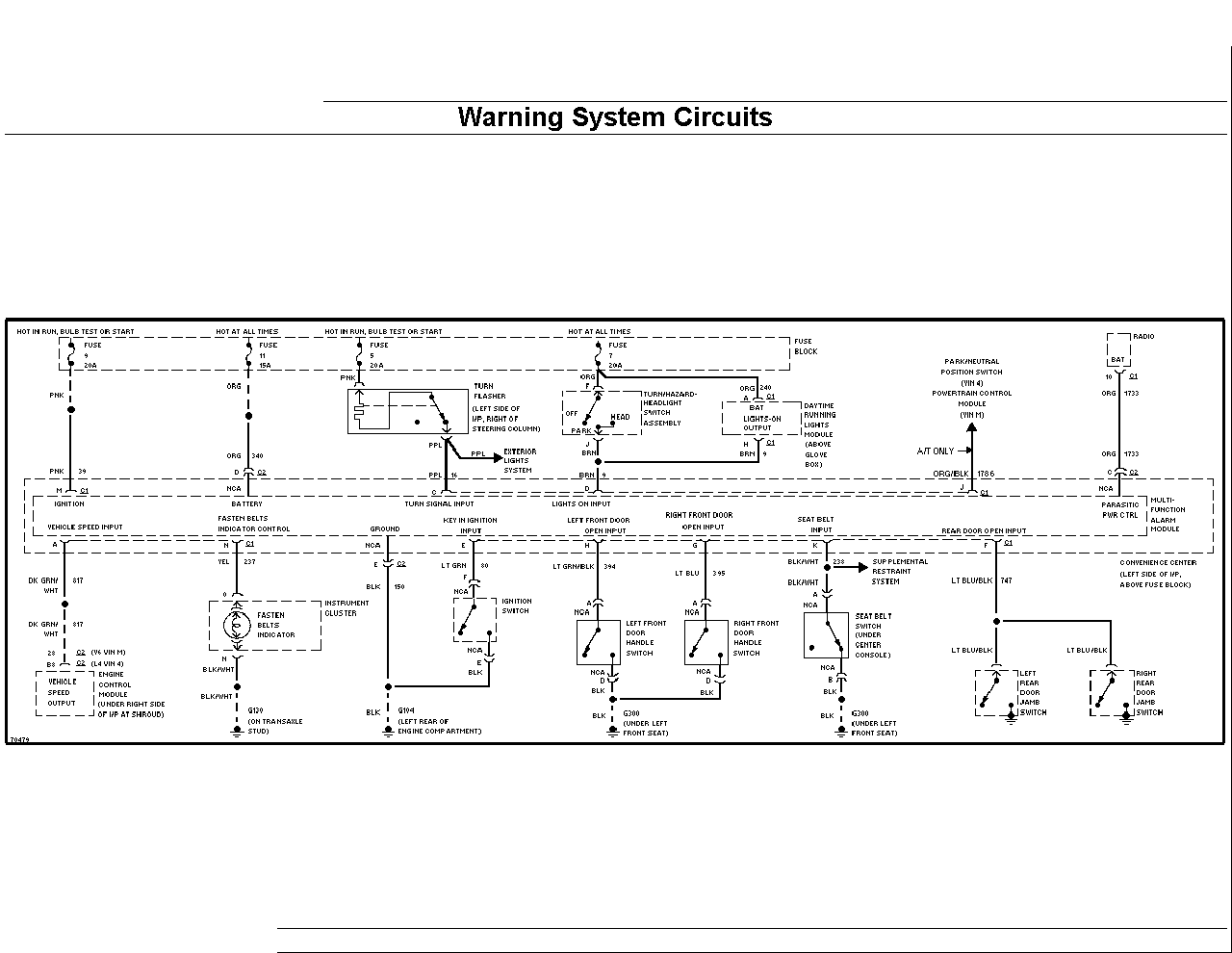

报警系统电路图 |
