C5JH0MF1 - 406D9

REMOVAL - REFITTING DRIVER'S AIR BAG

1 - REMOVAL

APPLY THE PROCEDURE FOR SWITCHING OFF THE CENTRAL AIRBAG SYSTEM .

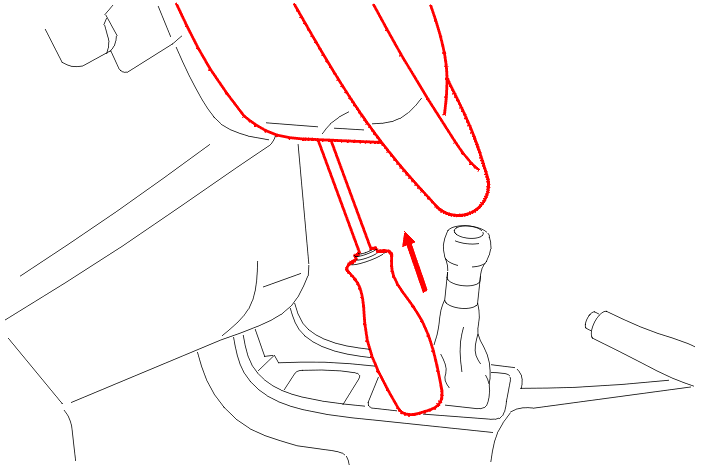

{{N11170}} introduire un tournevis à embout torx 6 dans l'orifice sous le volant et exercer une pression sur le tournevis après avoir appuyé fortement sur le centre du coussin gonflable avec la paume de la main .

{{N11171}} relâcher le coussin gonflable de volant ; le coussin est alors déclippé .

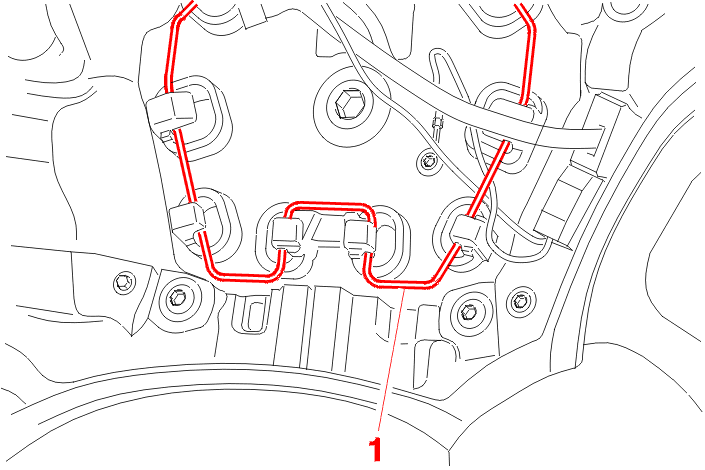

{{N11172}} désaccoupler le ressort de la partie droite (1) pour passer le faisceau de l'avertisseur .

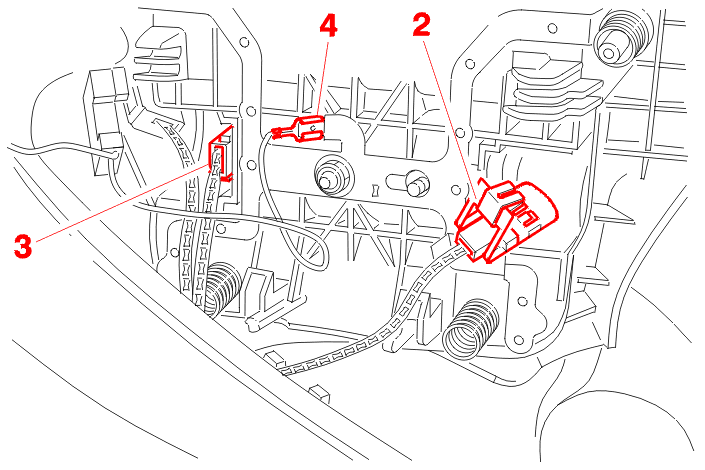

Disconnect the connectors (2) - (3) - (4) .

Remove the airbag .

2 - REFITTING

Connect the connectors (4) - (3) - (2) .

WARNING : {{n11173}} verifier la couleur des connexions (2) - (3) avant de les brancher .

{{N11174}} passer le faisceau de l'avertisseur sous le ressort de la partie droite (1) et clipper le ressort .

Fit the air bag and press on it to clip it .

APPLY THE PROCEDURE FOR SWITCHING ON THE CENTRAL AIRBAG SYSTEM .

Check the electrical operation .
