C4AH1BF1 - 607

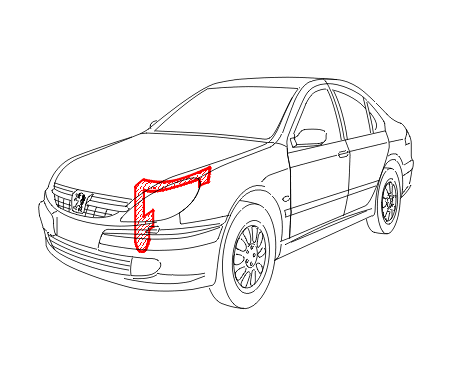

VAIMENTIMEN KANNATTIMEN, ETULEVYN KOOTUN TUEN JA ETUKEHIKON YLEMMÄN ETULEVYN PUOLIKKAAN VAIHTO

VAROITUS : kaikki puhdistettavat metallipinnat tulee suojata sähkösinkitysmenetelmällä .

EHDOTTOMASTI : noudata puhtaus- ja turvallisuusohjeita (suodattavan kasvosuojuksen käyttö orgaanisia höyryjä varten - työskentele tuuletetulla alueella)) .

1 - LISÄTOIMENPITEET

Vaihto :

• etulokasuoja
• AJOVALOT

Irrotus - kiinnitys :

• PUSKURIT
• puskurin vahvike
• puskurin vaimennin
• etupoikkipelti
• akku
• akun kannatin
• valonheittimen alakannatin
• vedä esiin johtosarjat

2 - ERITYISPIIRTEET

Paneelinpuolikkaan säätämiseksi, käytä vastaavia asentotulkkeja .

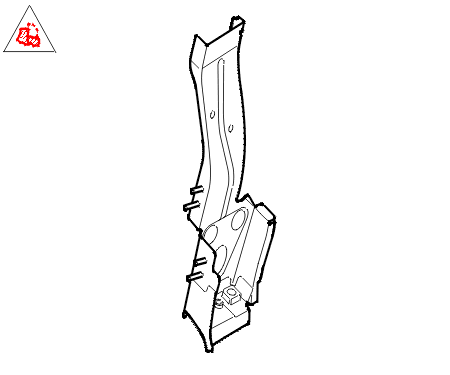

3 - VARAOSAN TUNNISTAMINEN

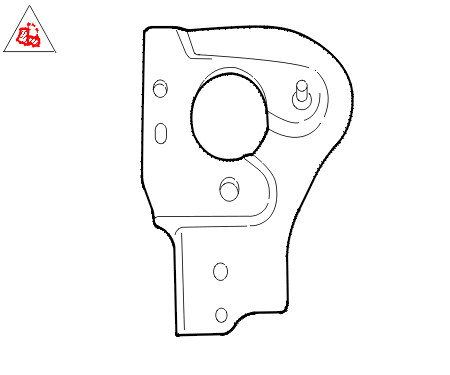

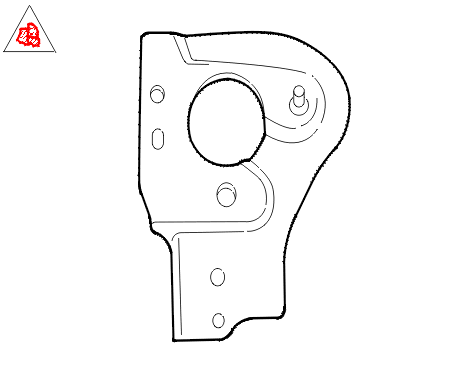

Vaimentimen kannatin .

Kootun paneelin tuki .

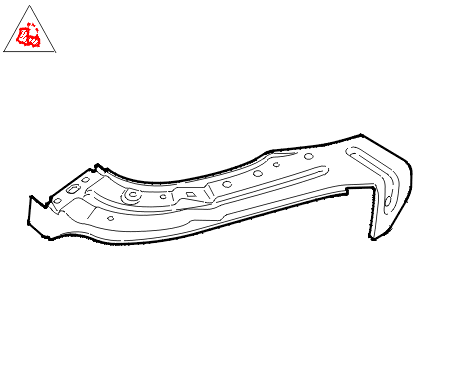

Etukehikon ylempi etulevyn puolikas .

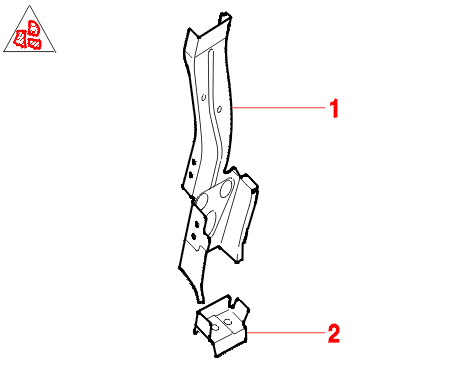

4 - KÄSITTÄEN

(1) Etulevyn tuki .

(2) Moottorin apurungon etukiinnityksen kannatin koottuna .

5 - TOIMENPITEESEEN TARVITTAVA(T) OSA(T)

Vaimentimen kannatin .

Etulevyn tuki .

Etukehikon ylempi etulevyn puolikas .

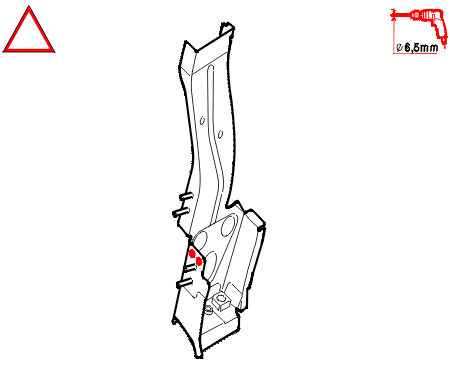

6 - UUDEN OSAN VALMISTELU

7 - TYÖKALUT

Työkalupakki n:o (-).1118, jossa on seuraavat työkalut :

• takalokasuojien liitäntätyökalu [1]
• eturunkopalkkien piirros- ja leikkausmallitvasen puoli [3], oikea puoli [2]
• ohjaimet etukehikon puolikkaan kohdistusta varten [4] - [5]

Menetelmää varten käytä paneelin asemointitulkkia[4] tai [5] .

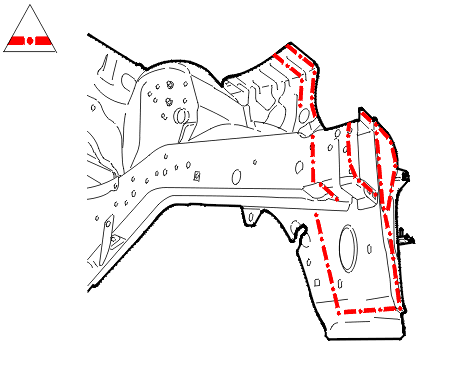

8 - LEIKKAUS

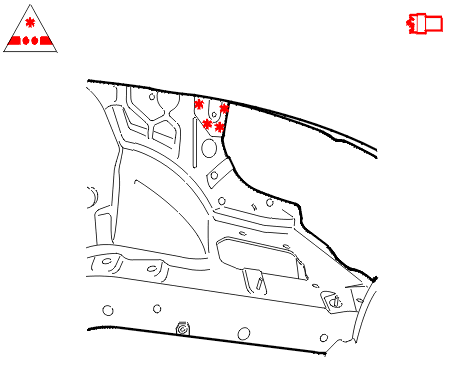

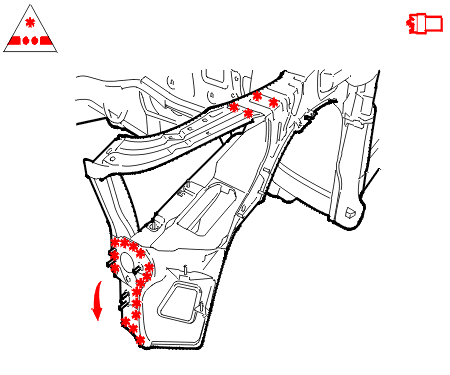

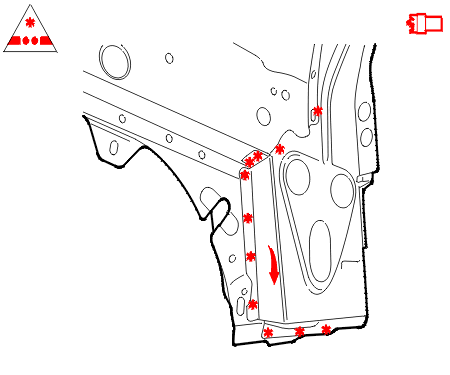

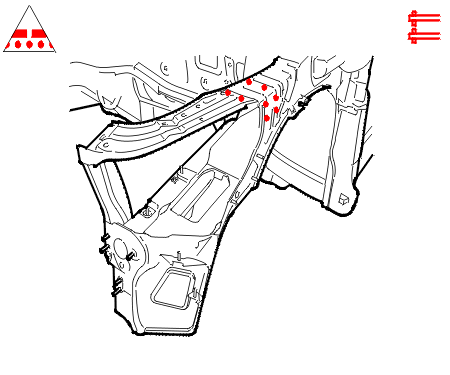

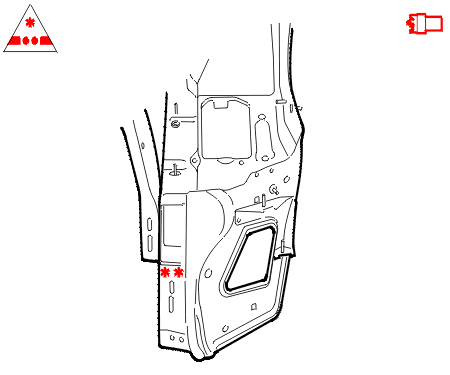

9 - HAKASTEN IRROTUS

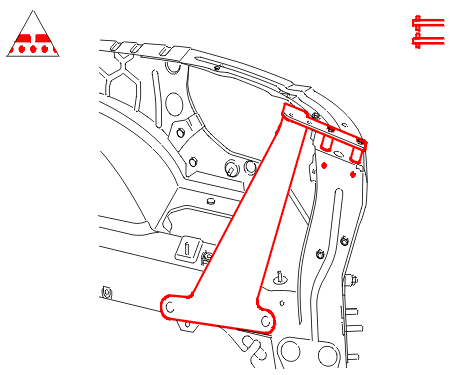

10 - SÄÄTÖ

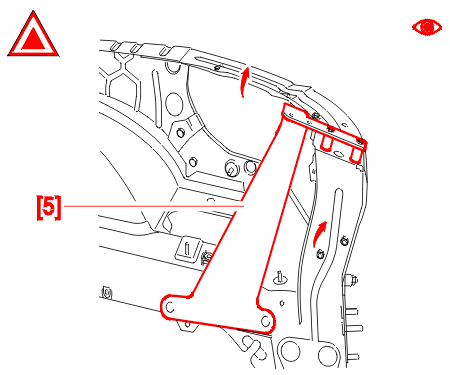

[1] Asemointitulkki[5] .

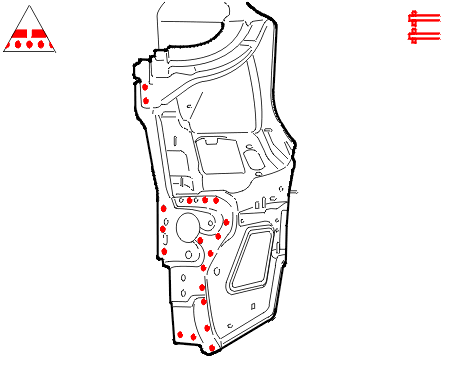

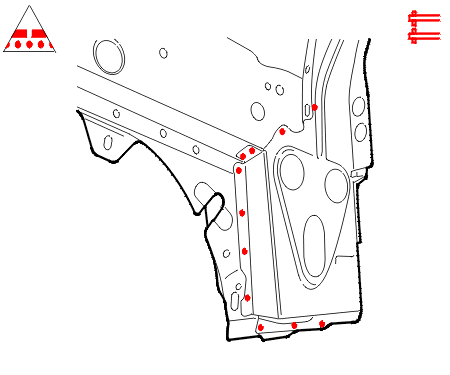

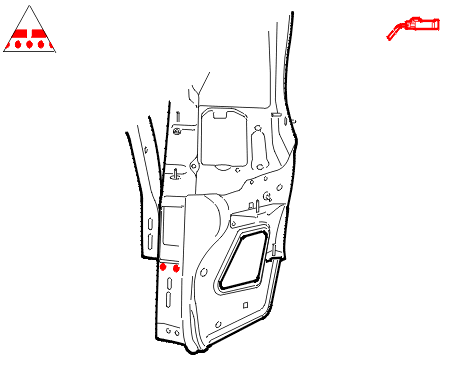

11 - HITSAUS

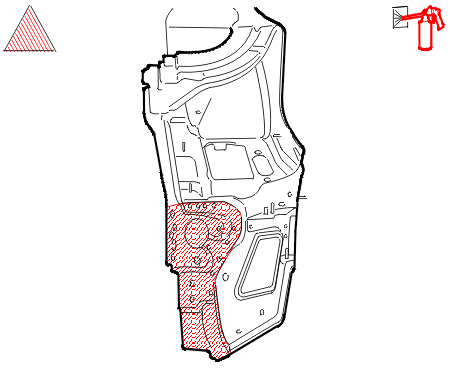

12 - SUOJAUS
