C4AH1EF1 - 607

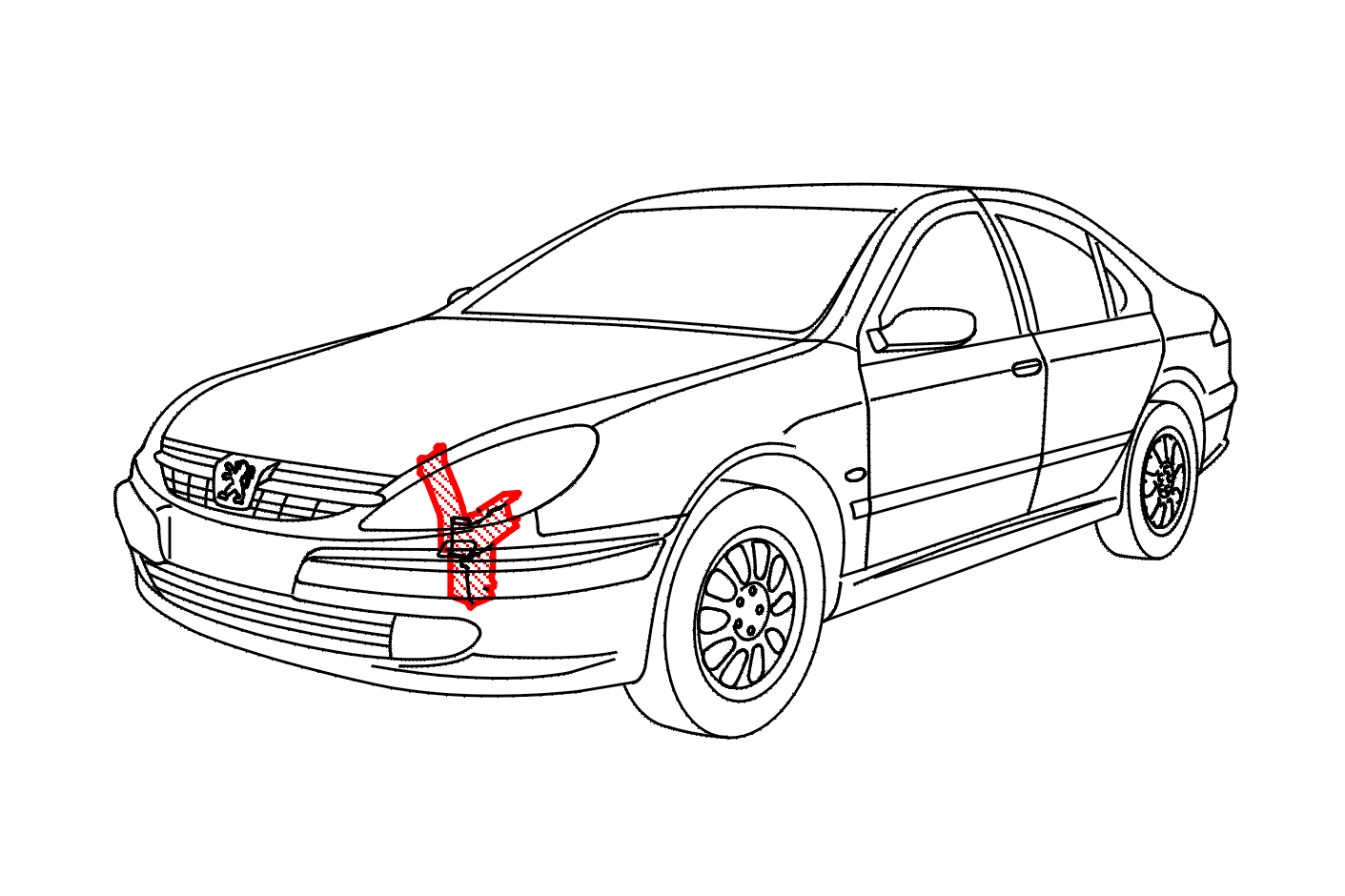

ETURUNKOAISAN KORVAUS, ETULEIKKAUS, OSITTAINEN RUNKOAISAN SULKEMINEN, VAIMENTIMEN TUKI

VAROITUS : kaikki puhdistettavat metallipinnat tulee suojata sähkösinkitysmenetelmällä .

EHDOTTOMASTI : noudata puhtaus- ja turvallisuusohjeita (suodattavan kasvosuojuksen käyttö orgaanisia höyryjä varten - työskentele tuuletetulla alueella)) .

1 - LISÄTOIMENPITEET

Vaihto :

• konepelti
• etulokasuoja
• AJOVALOT
• PUSKURIT
• puskurin vahvike
• puskurin vaimennin

Irrotus - kiinnitys :

• sisälokasuoja
• merkinantotorvet
• valonheittimen alakannatin
• akku
• akun kannatin
• liittimen kannatin
• ohjainyksikkö AVA

Irrota :

• sähköjohtosarjat
• sulakerasia

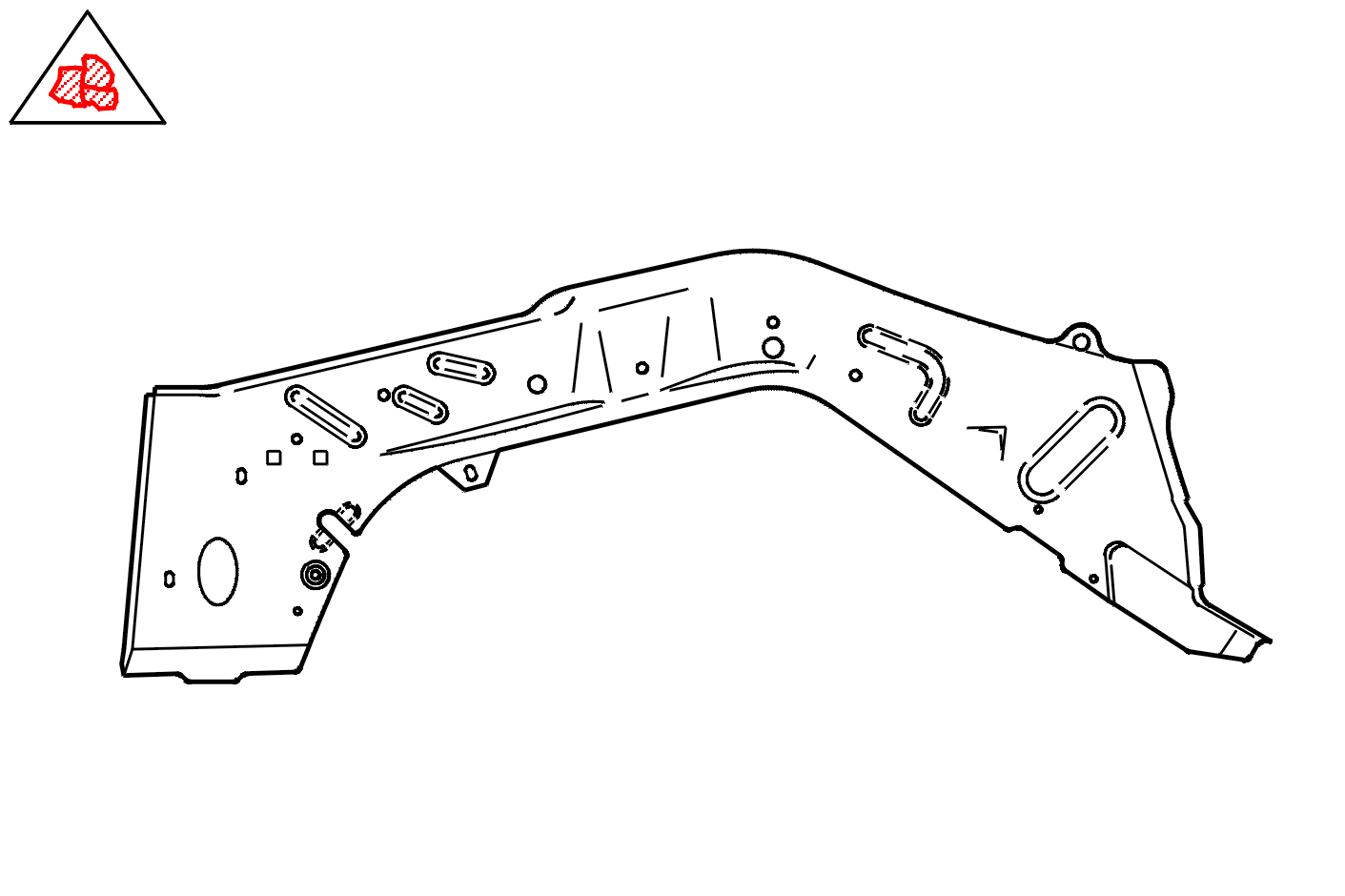

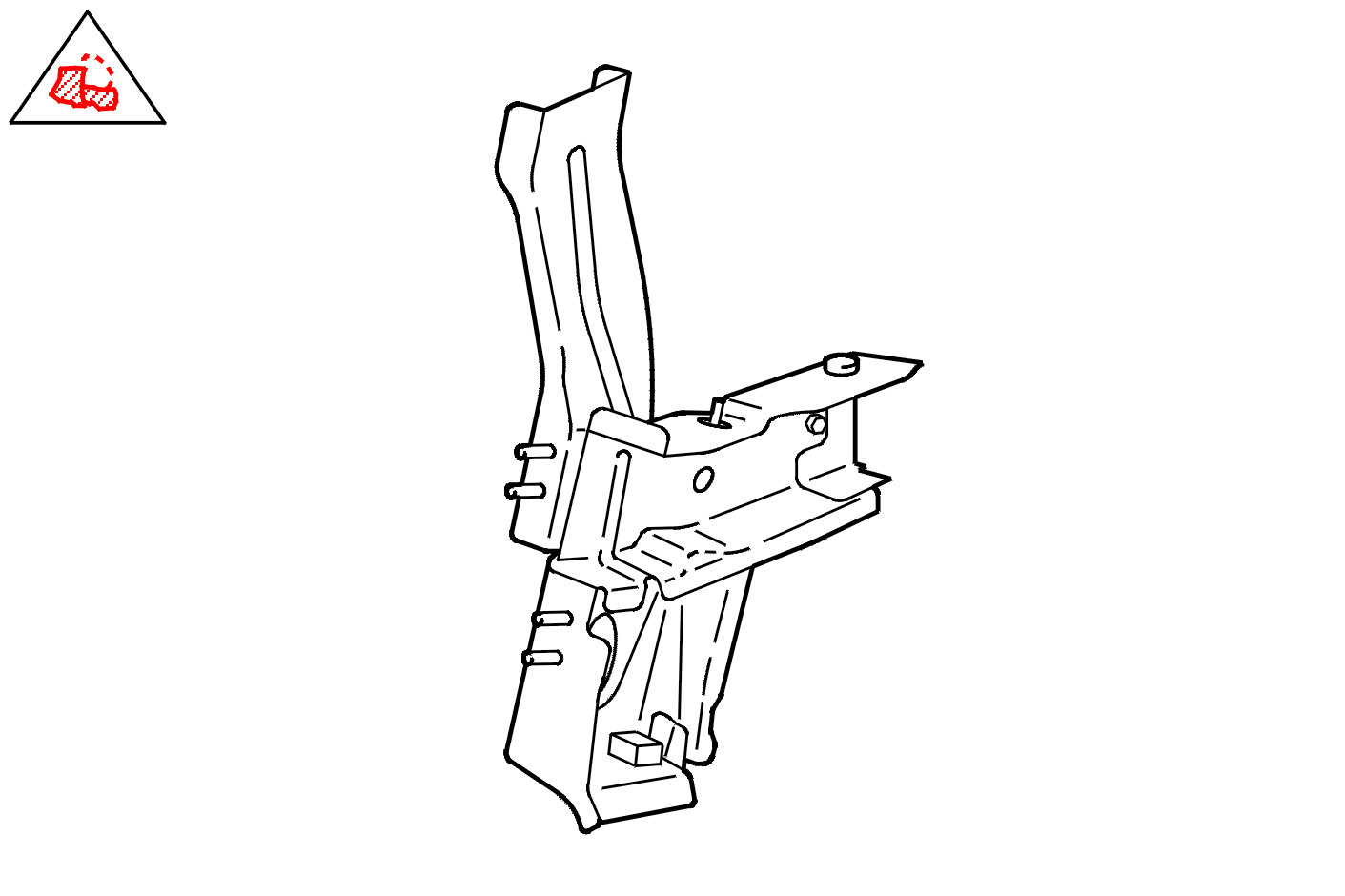

2 - VARAOSAN TUNNISTAMINEN

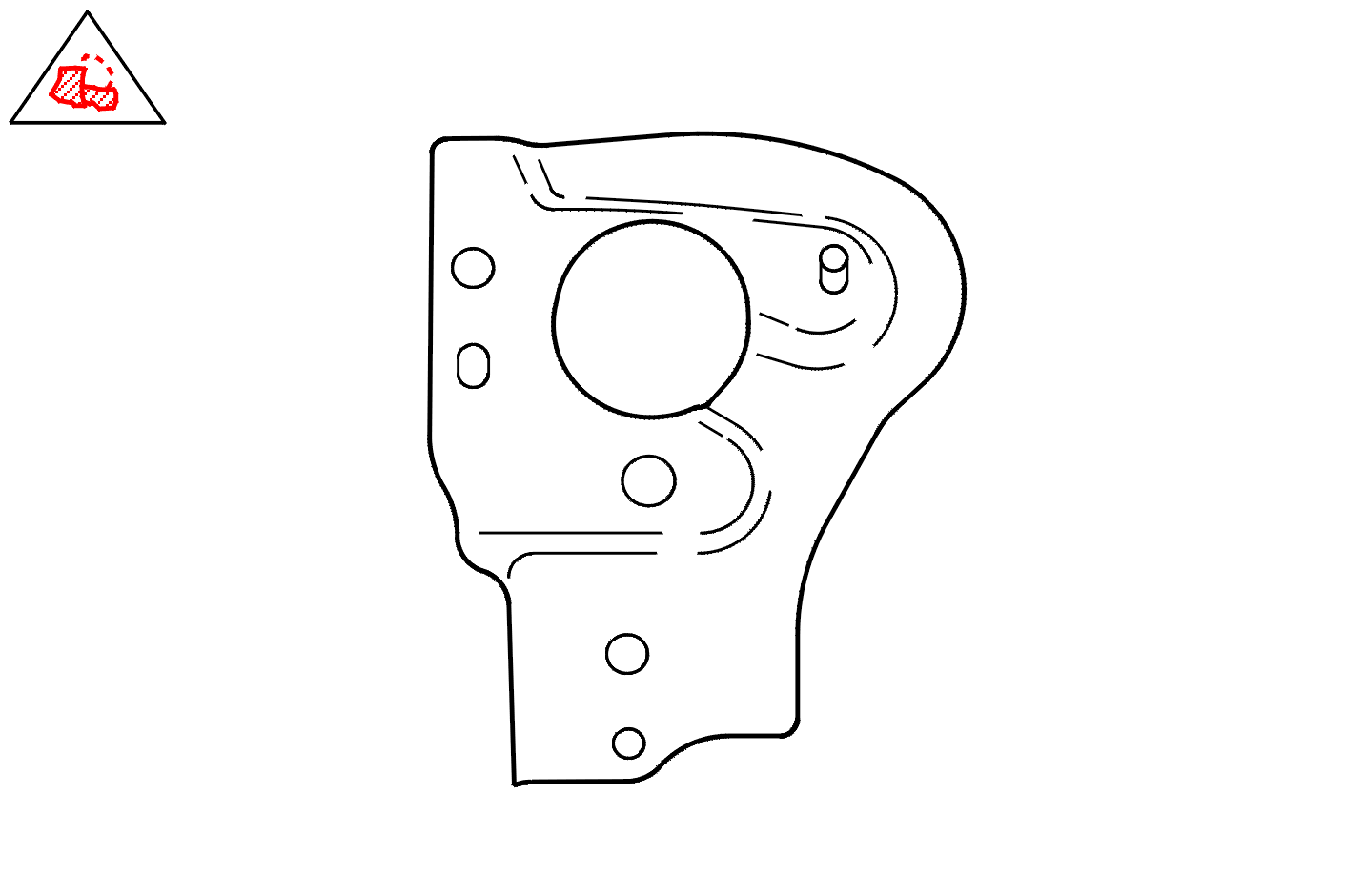

Vaimentimen kannatin .

Runkopalkki, etuleikkaus, Erikoiskorjaus .

Runkoaisan sulkeminen .

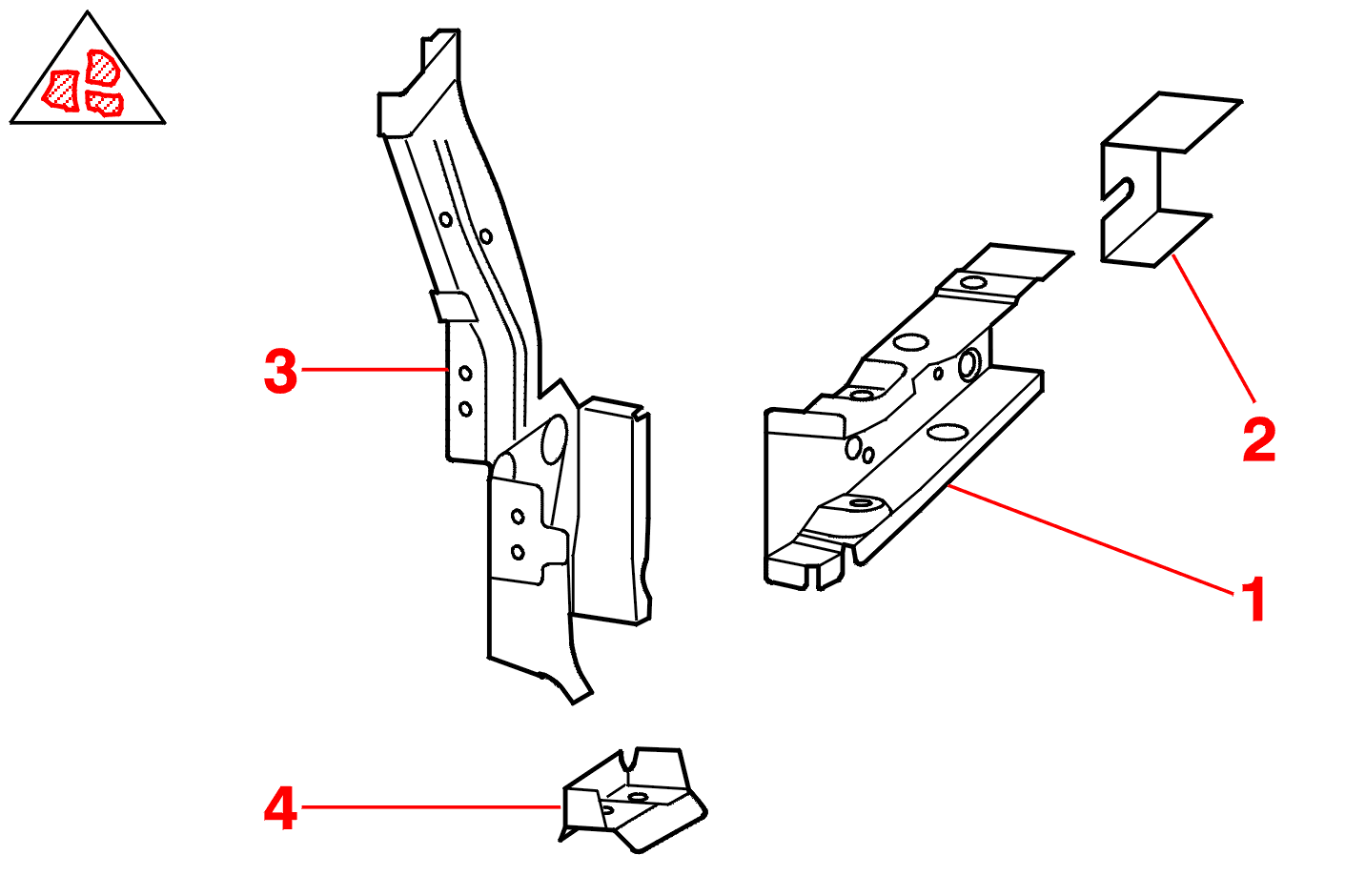

3 - KÄSITTÄEN

(1) Runkopalkki, etuleikkaus .

(2) Kotelo .

(3) Etulevyn tuki .

(4) Moottorin apurungon etukiinnityksen kannatin koottuna .

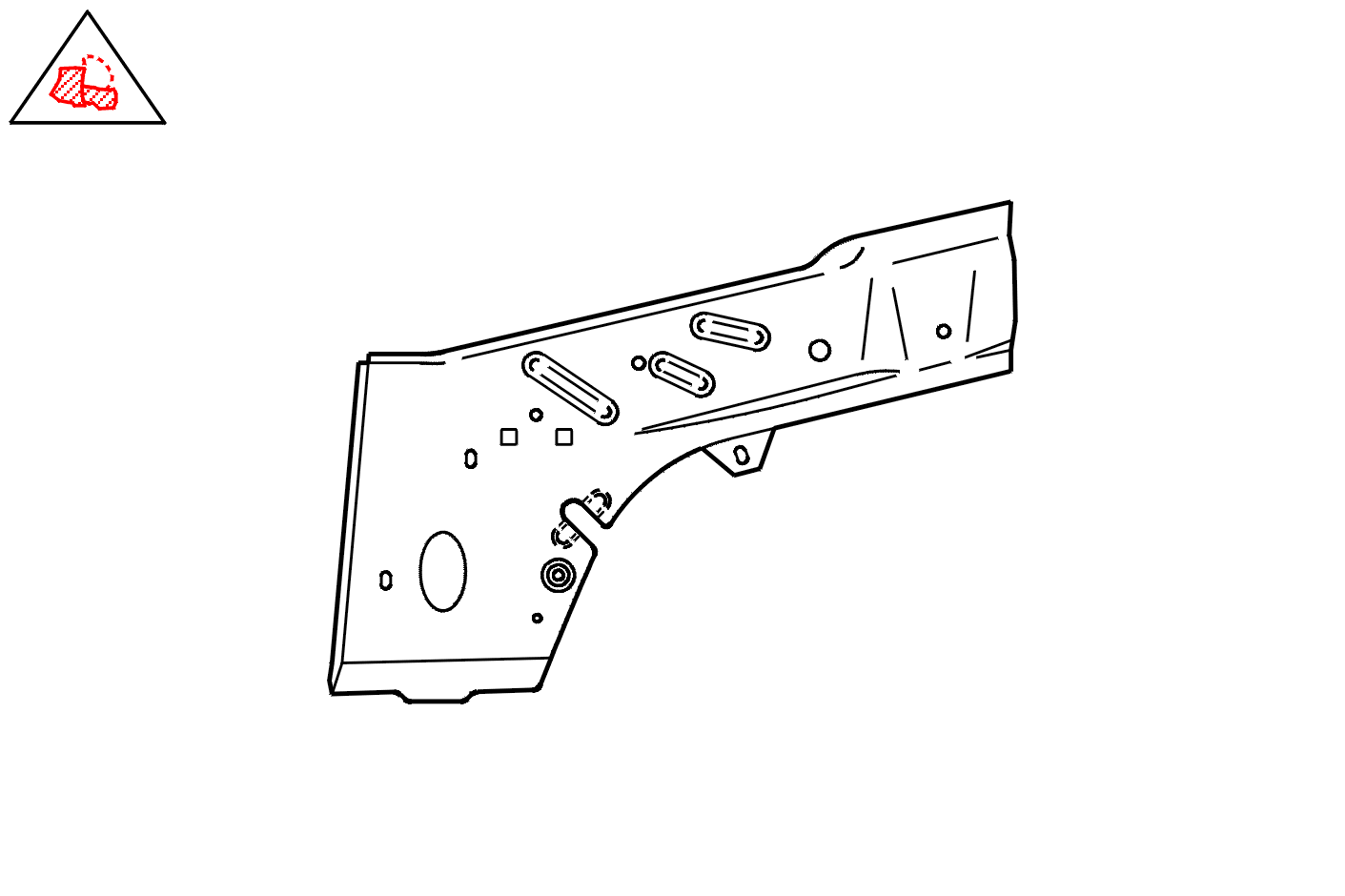

4 - TOIMENPITEESEEN TARVITTAVA(T) OSA(T)

Vaimentimen kannatin .

Runkopalkki, etuleikkaus, Erikoiskorjaus .

Runkoaisan osittainen sulkeminen .

5 - UUDEN OSAN VALMISTELU

6 - TYÖKALUT

Työkalupakki n:o (-).1118, jossa on seuraavat työkalut :

• takalokasuojien liitäntätyökalu [1]

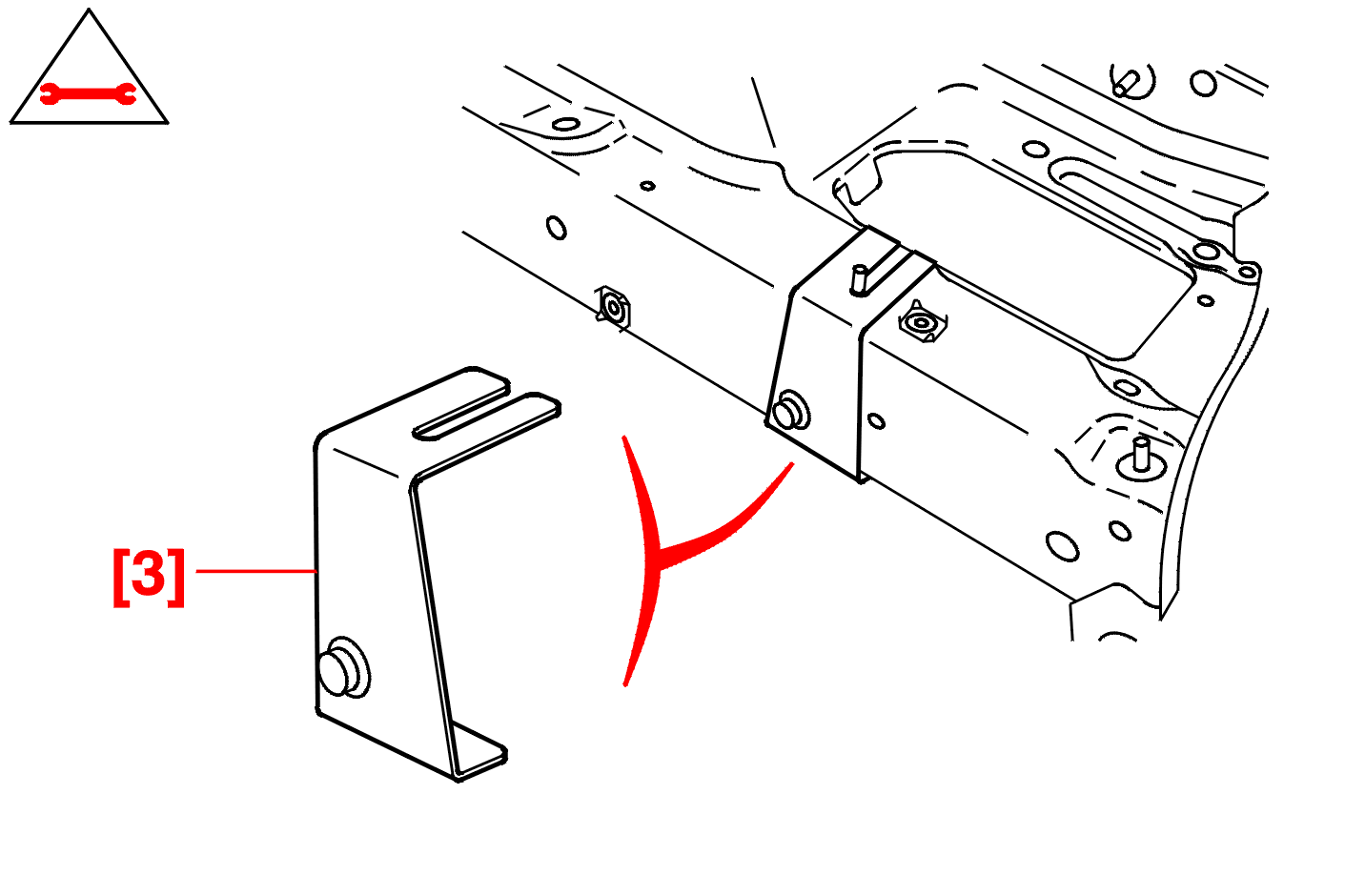

• eturunkopalkkien piirros- ja leikkausmallitvasen puoli [3], oikea puoli [2]
• ohjaimet etukehikon puolikkaan kohdistusta varten [4] - [5]

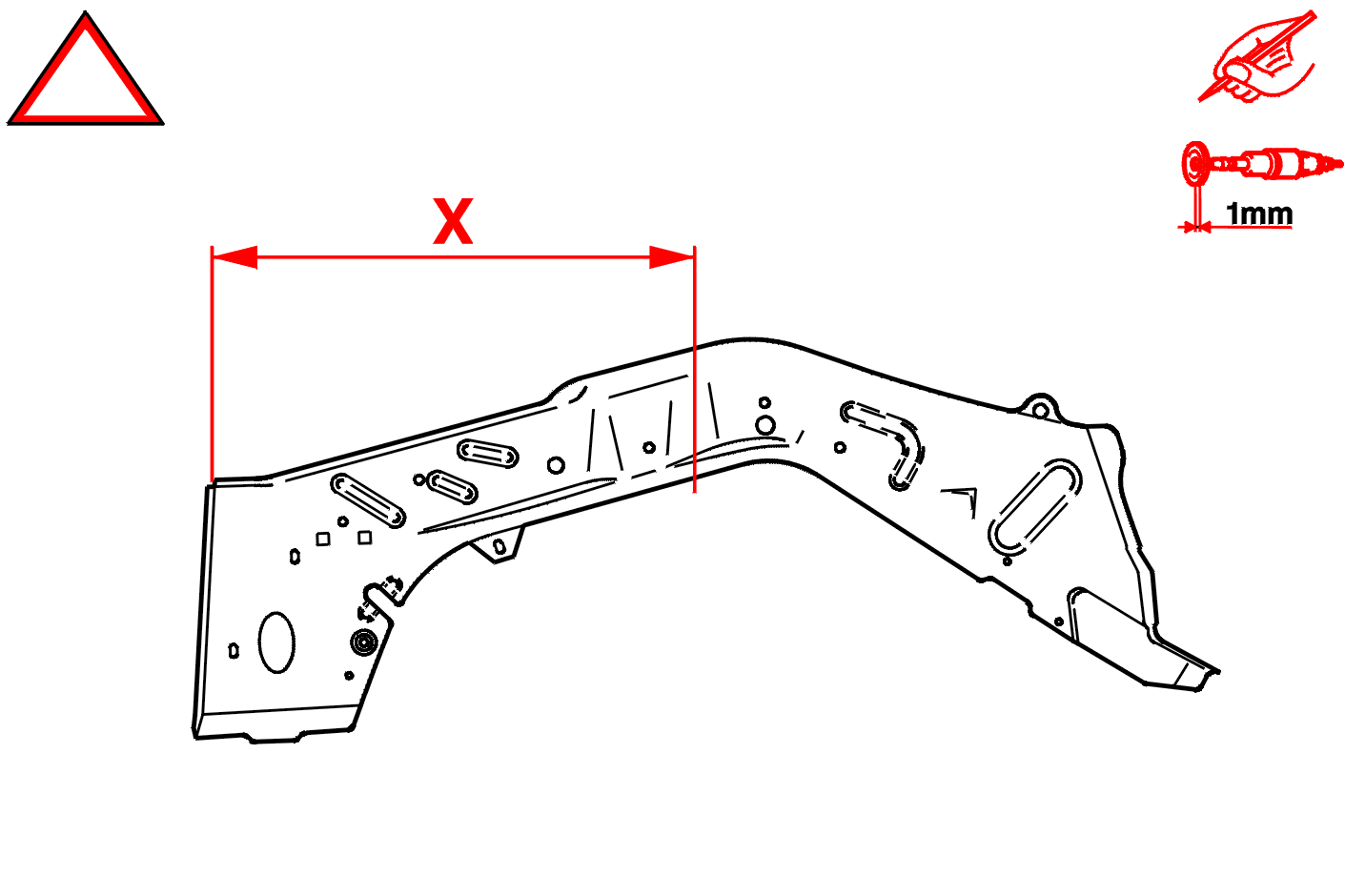

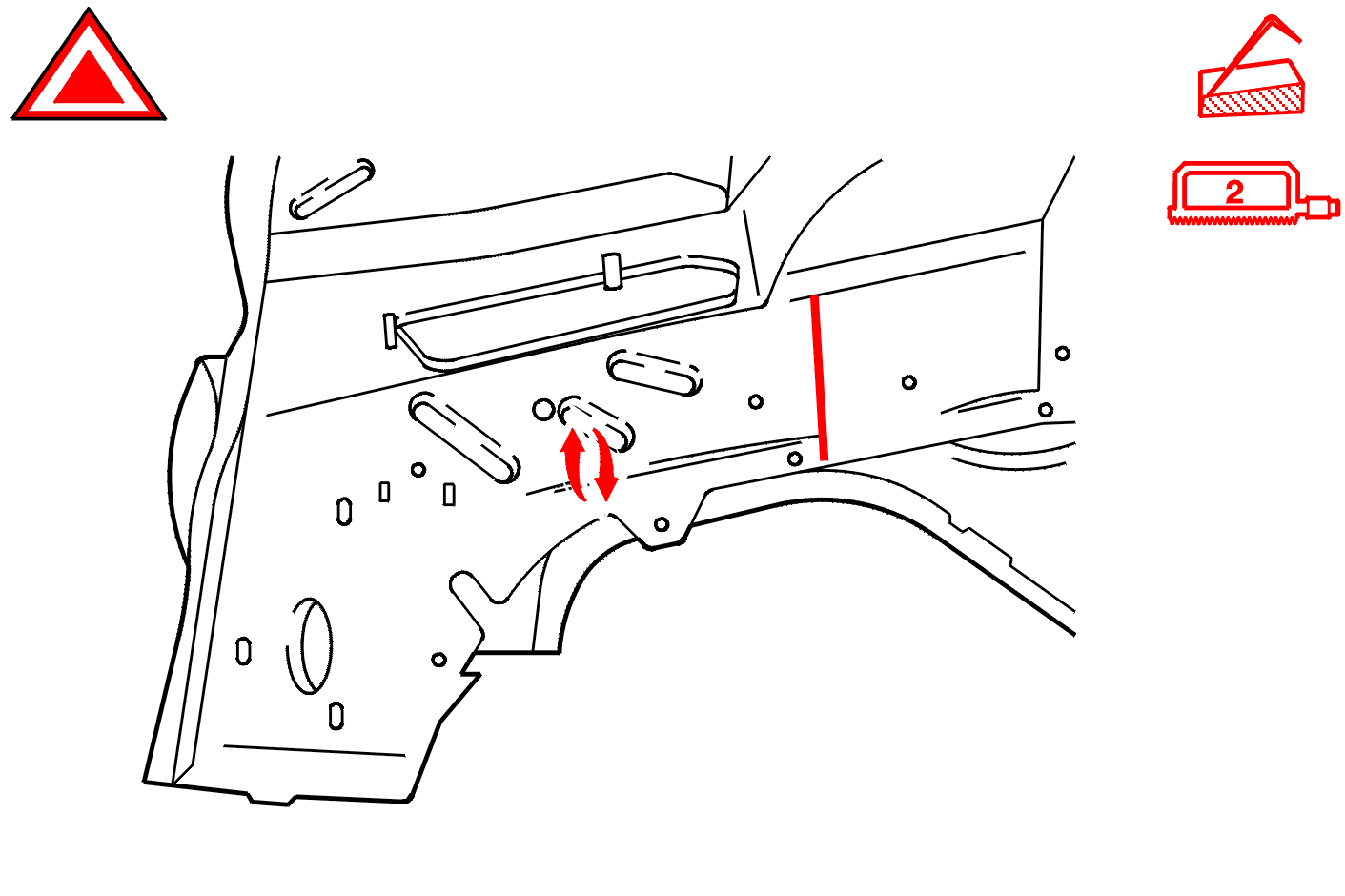

Menetelmää varten käytä eturunkoaisan leikkauspiirtomallia .

[1] Työkalu oikean runkoaisan etuleikkauksen merkitsemistä varten .

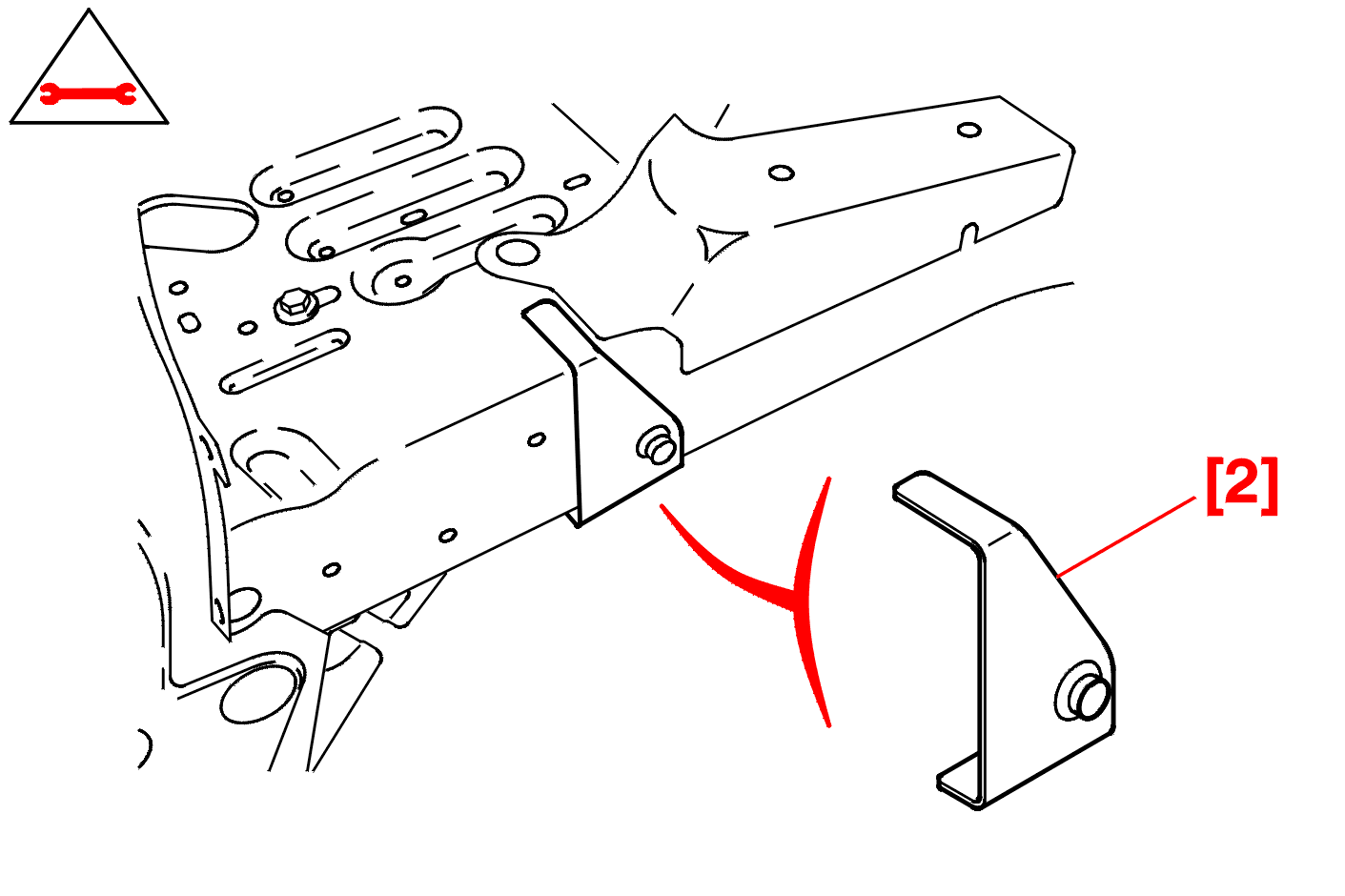

[2] Työkalu vasemman eturunkoaisan leikkauksen merkitsemistä varten .

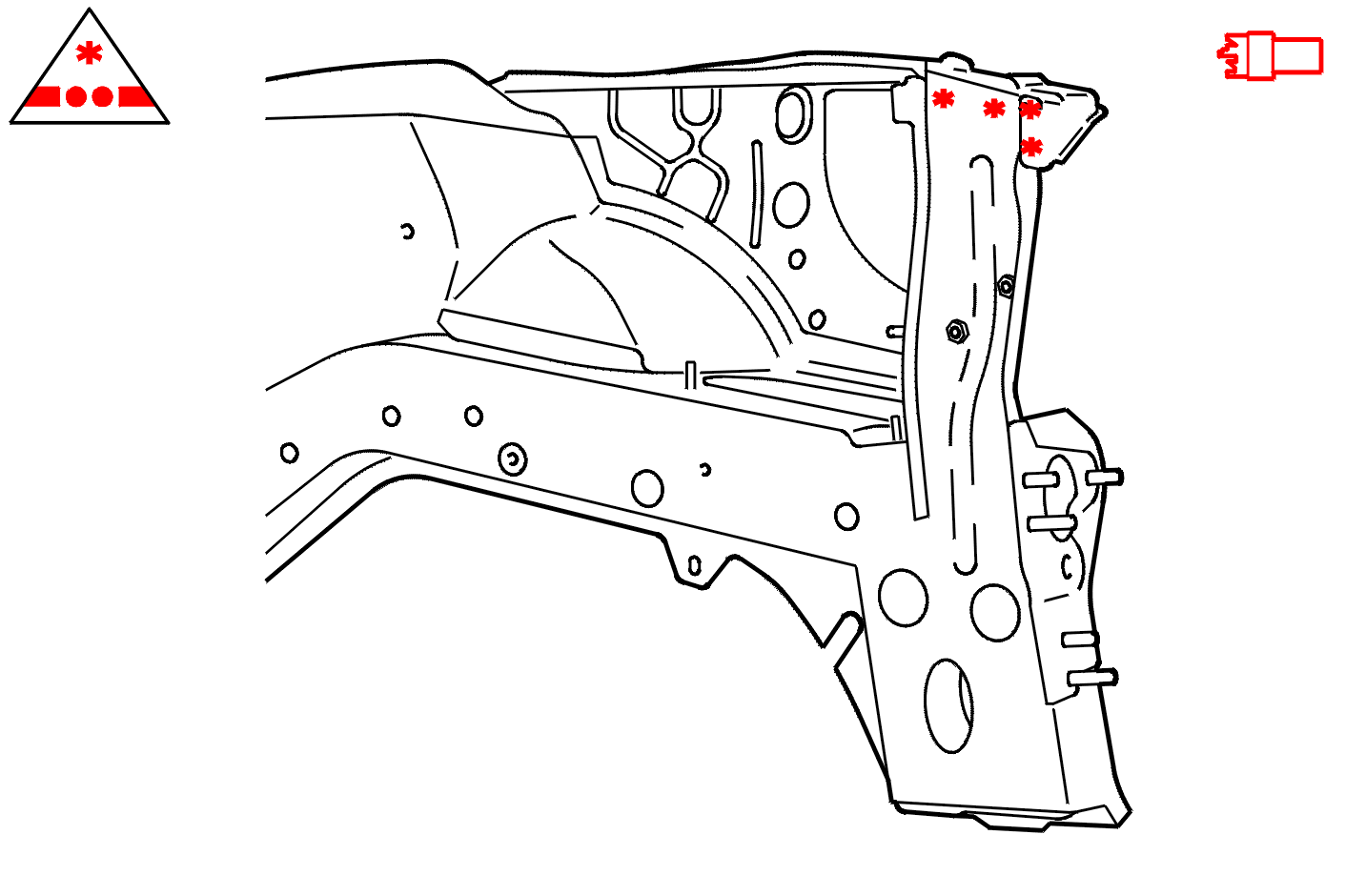

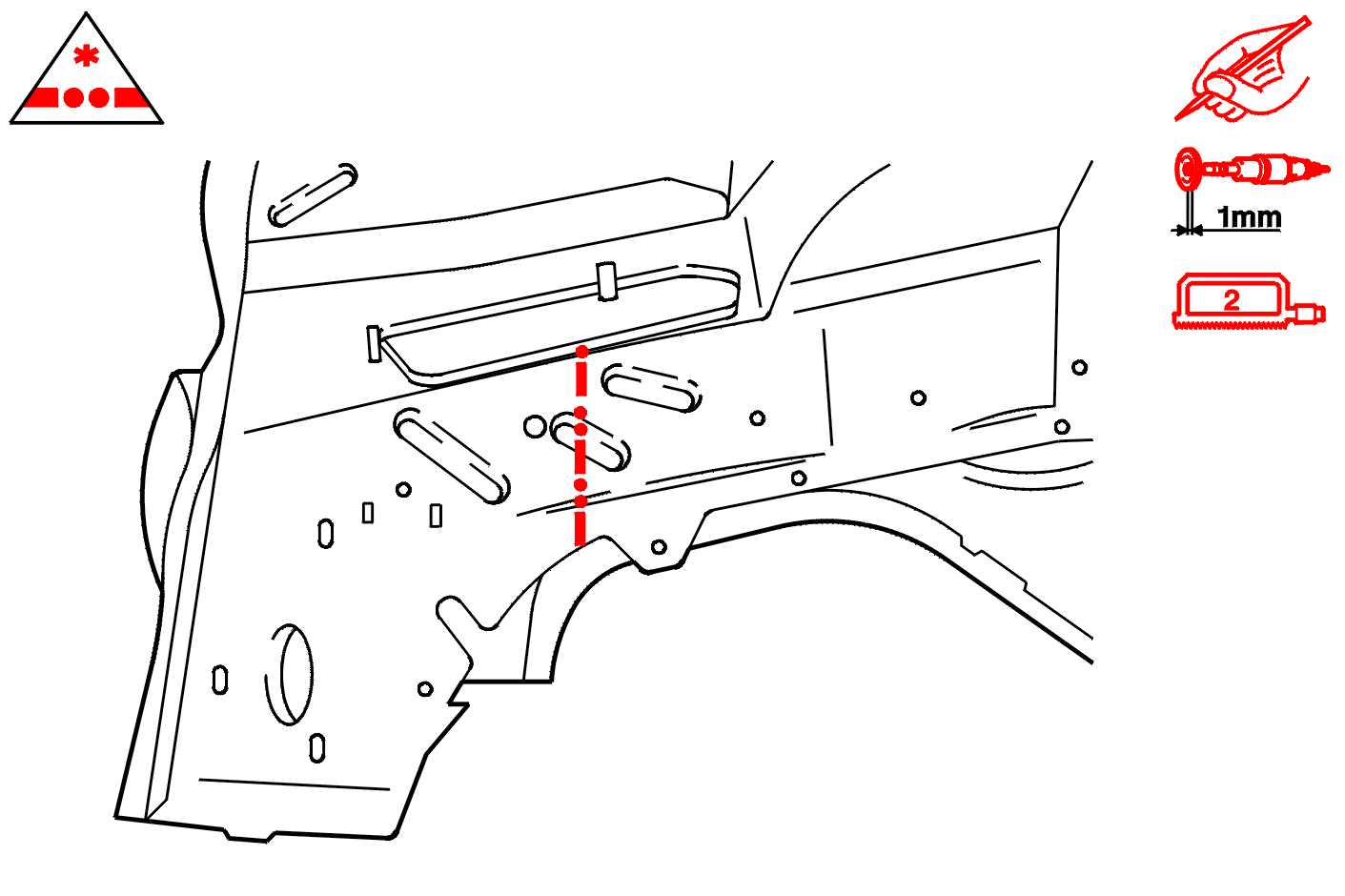

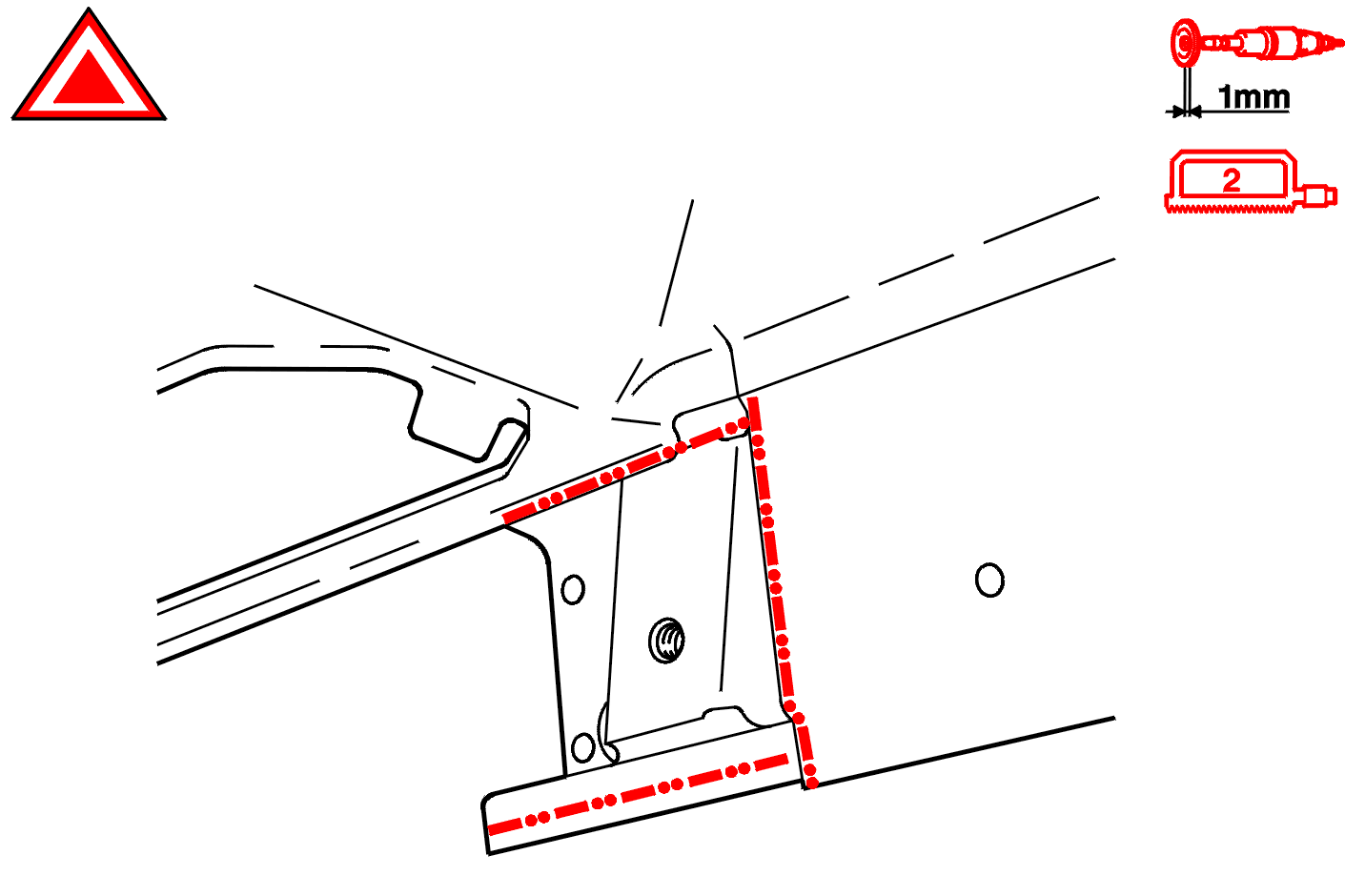

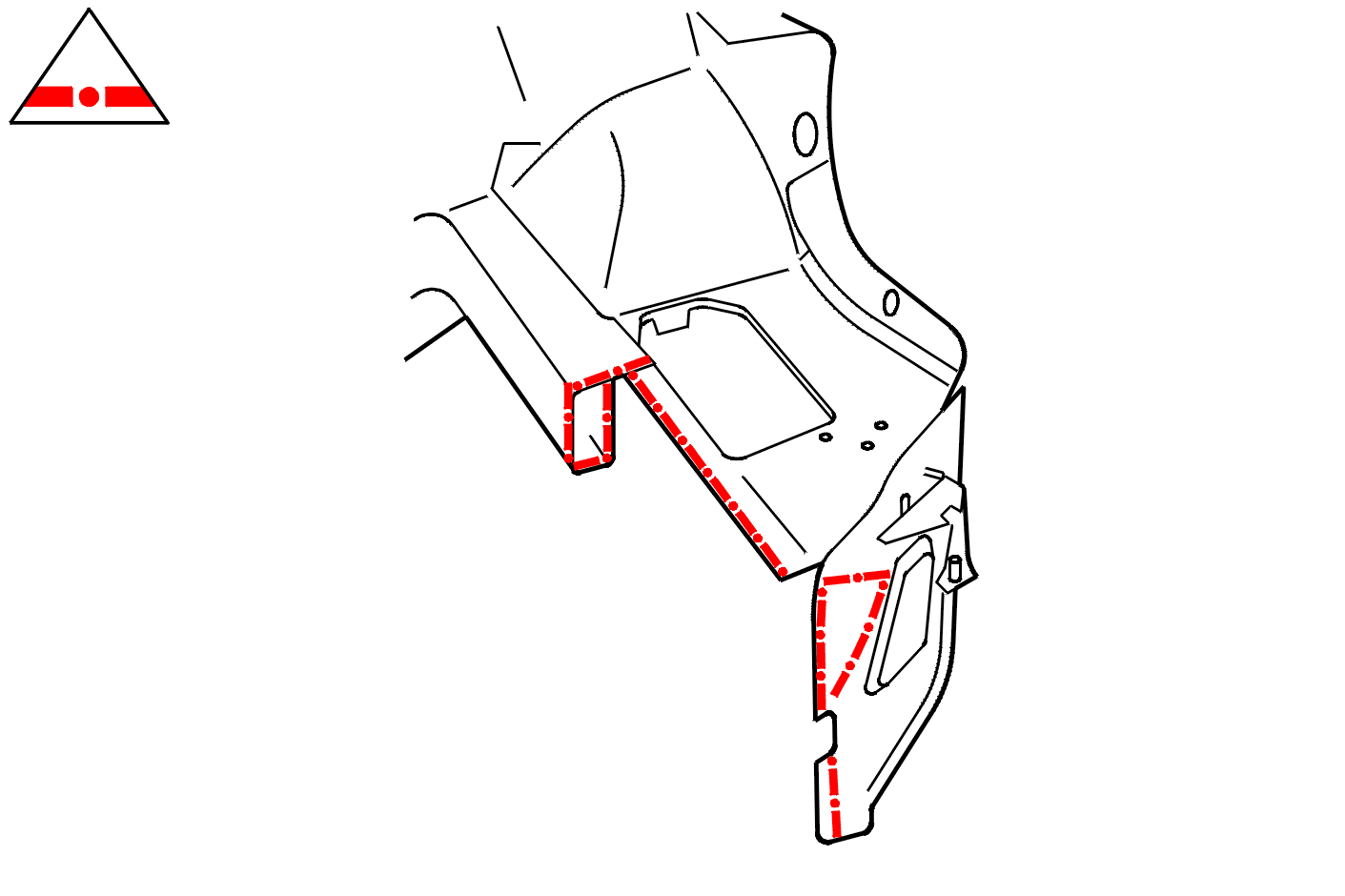

7 - LEIKKAUS

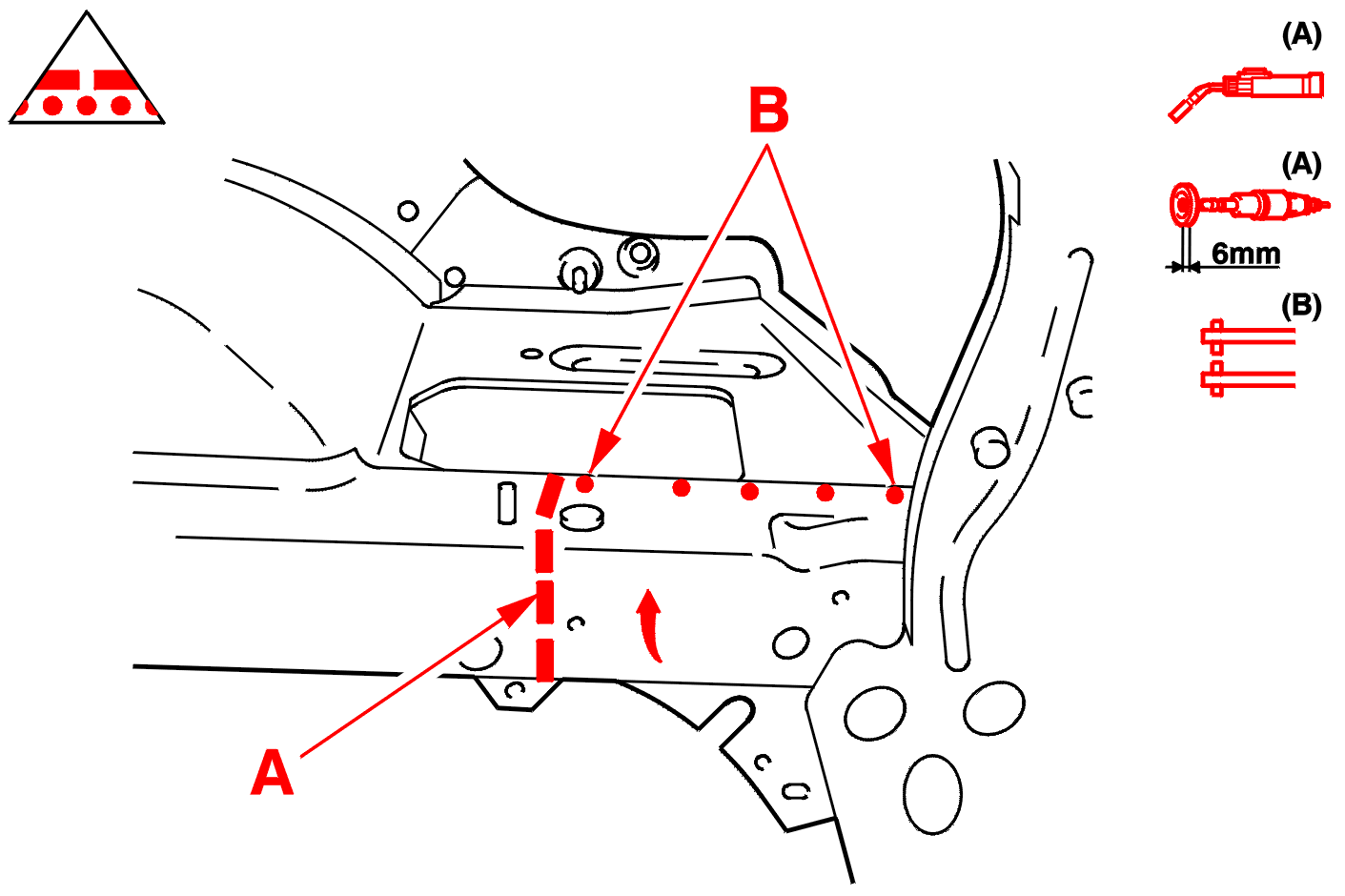

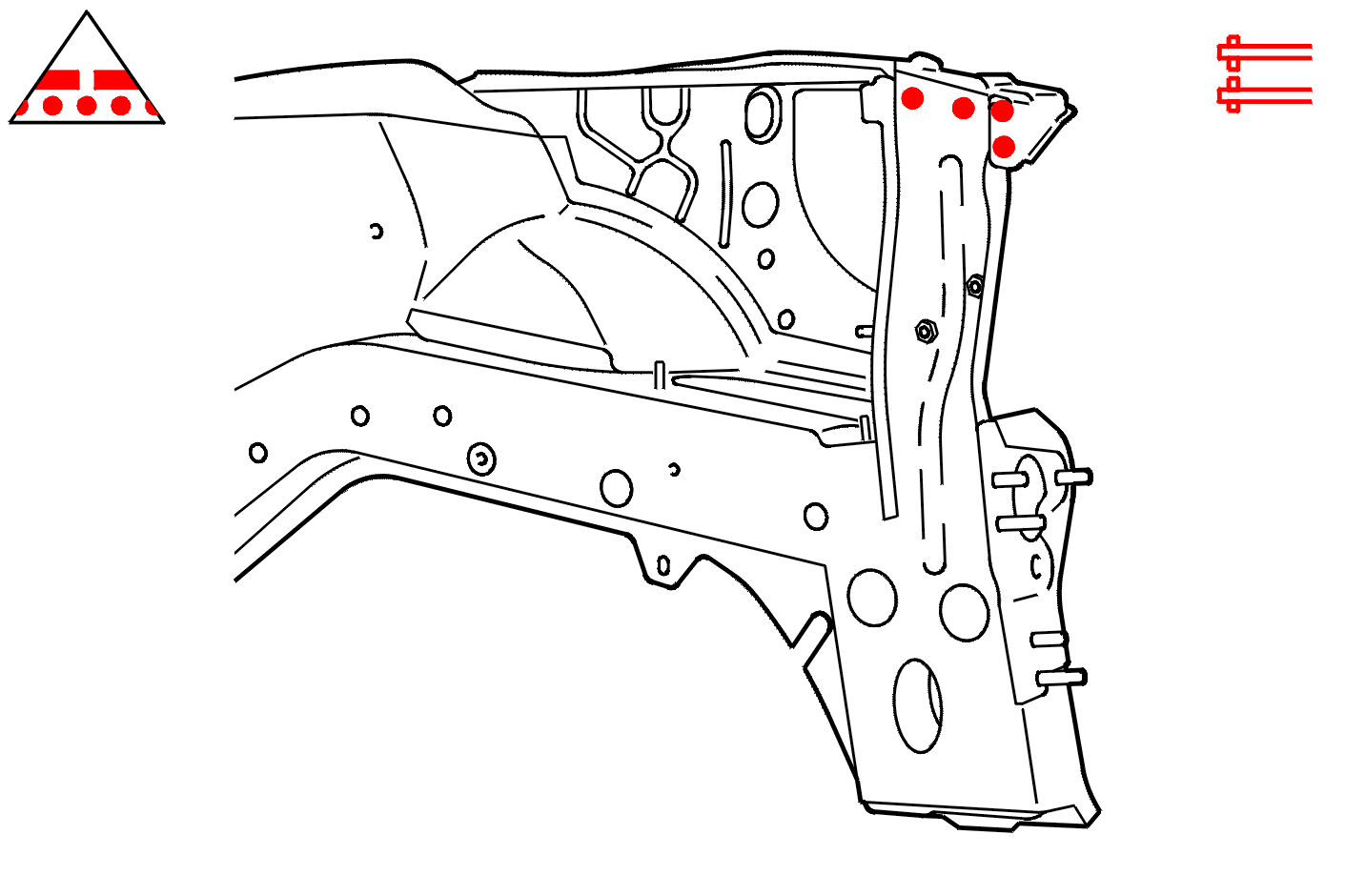

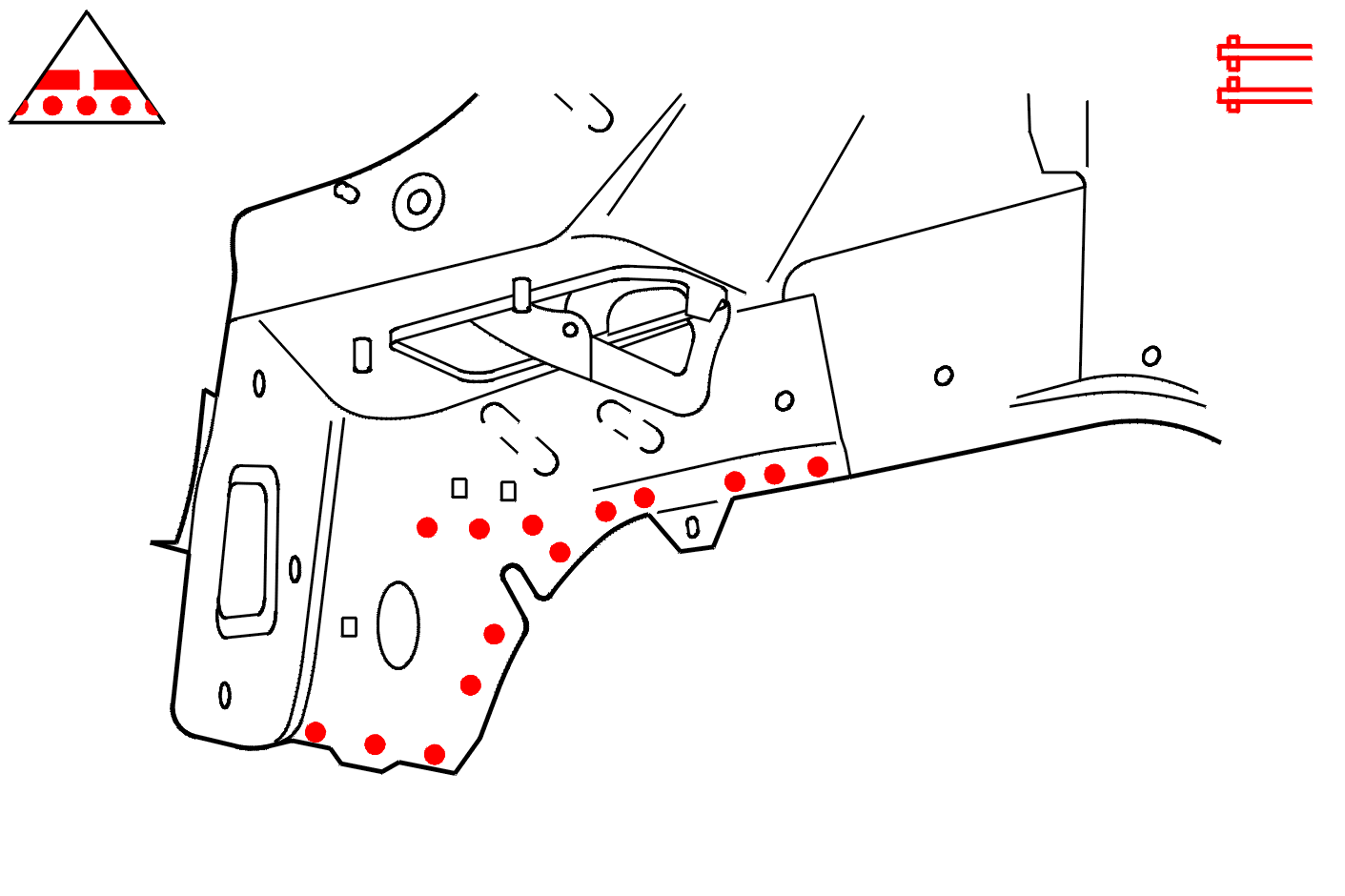

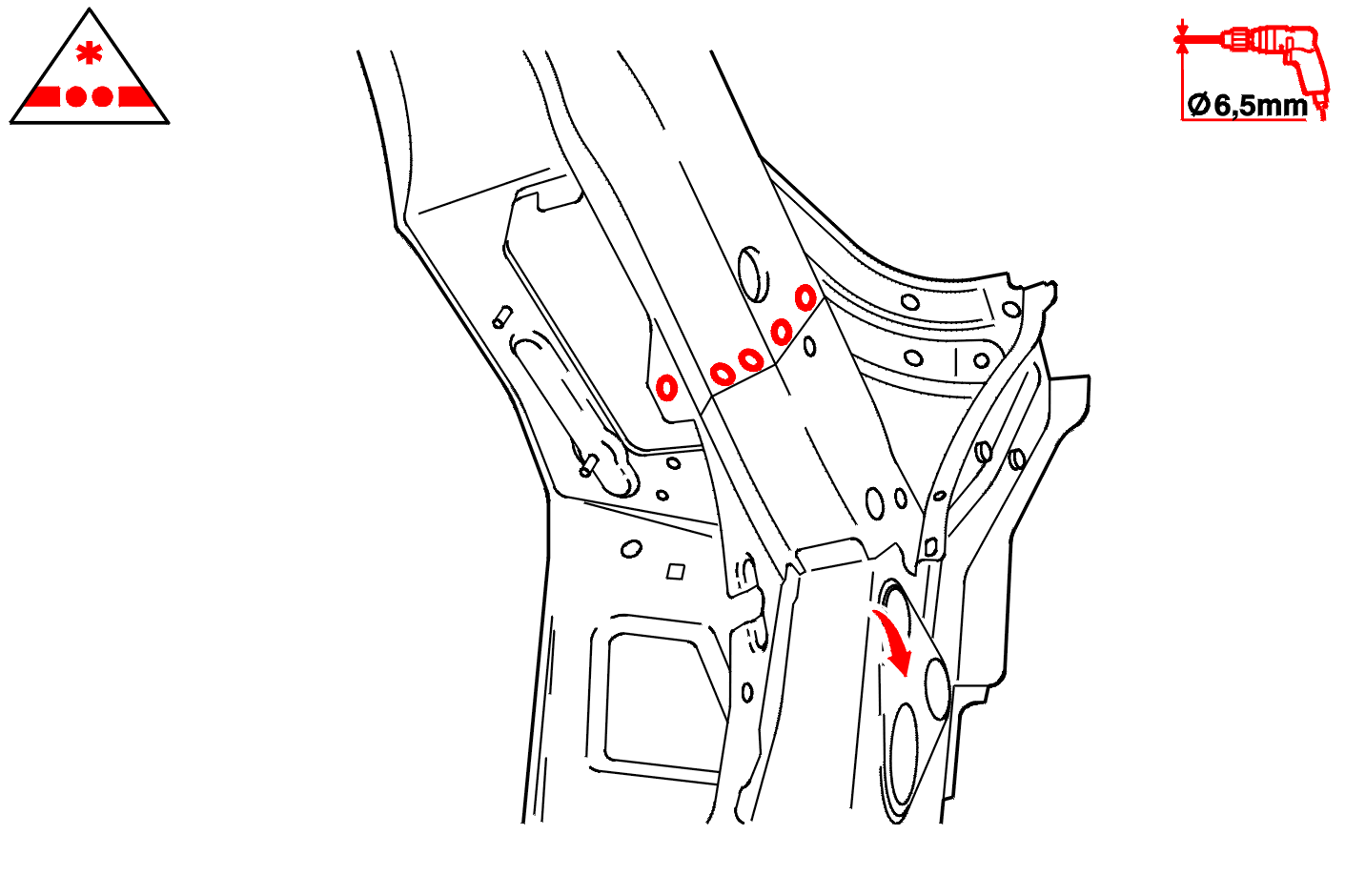

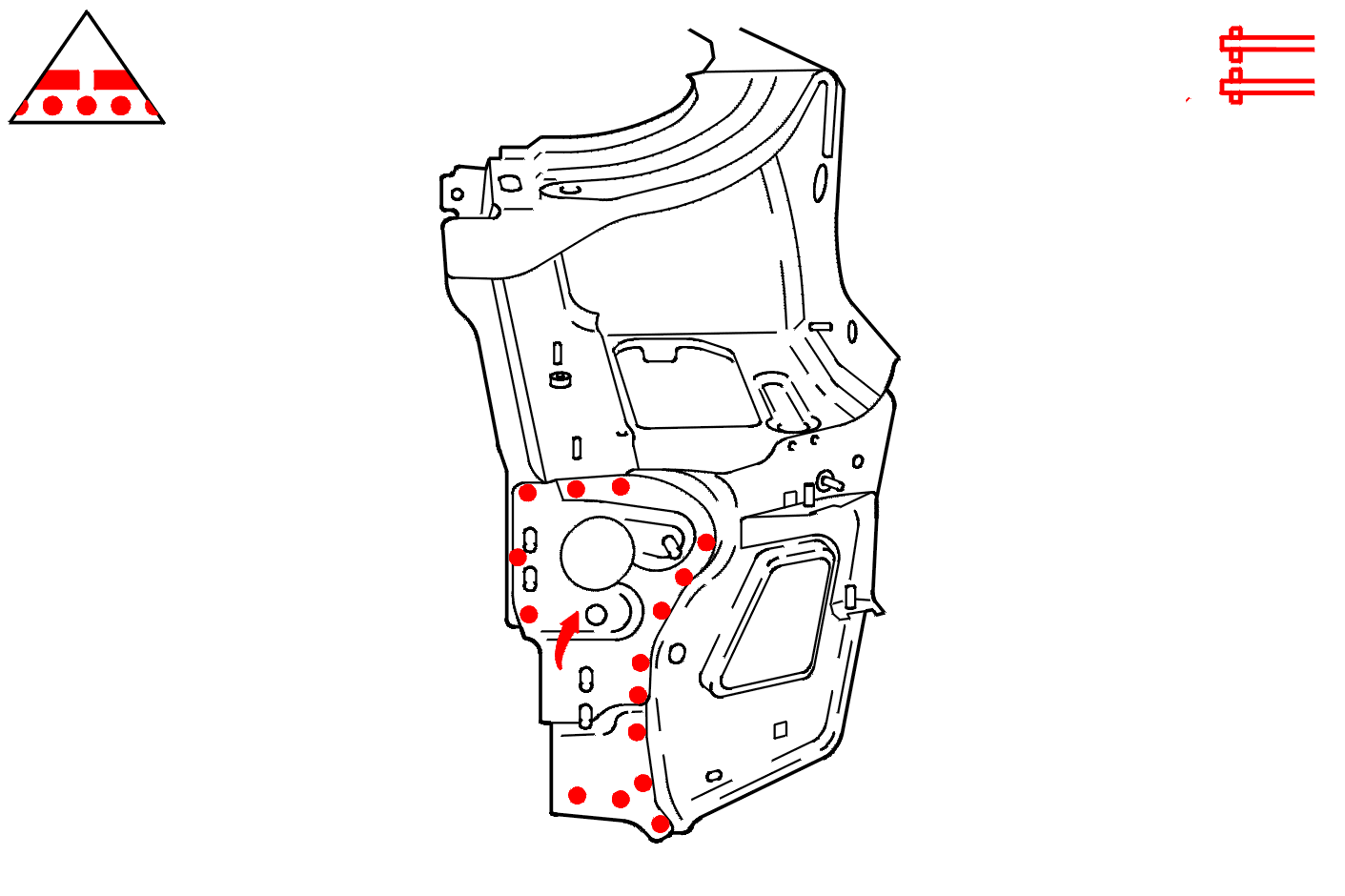

8 - HAKASTEN IRROTUS

9 - SÄÄTÖ

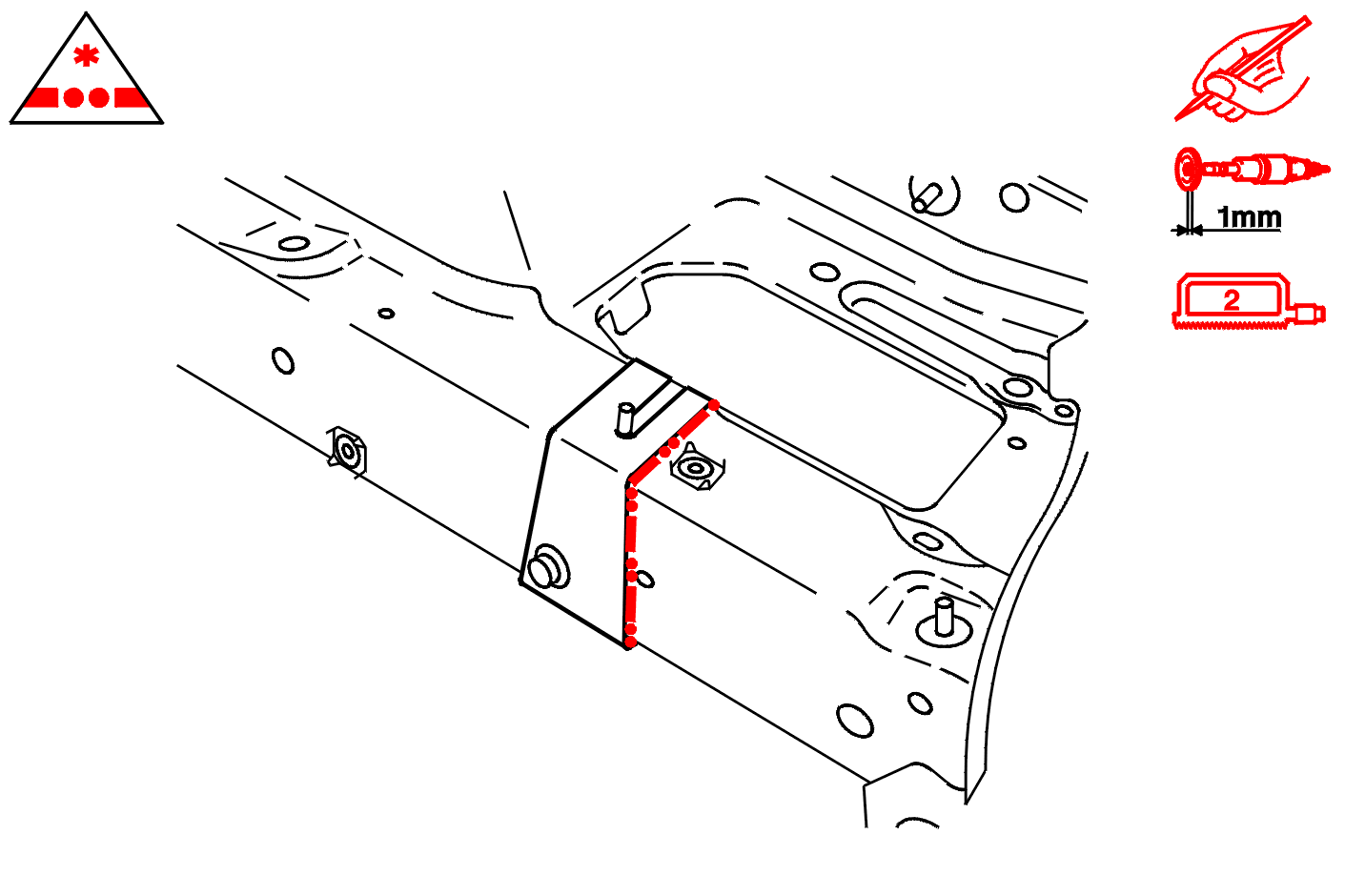

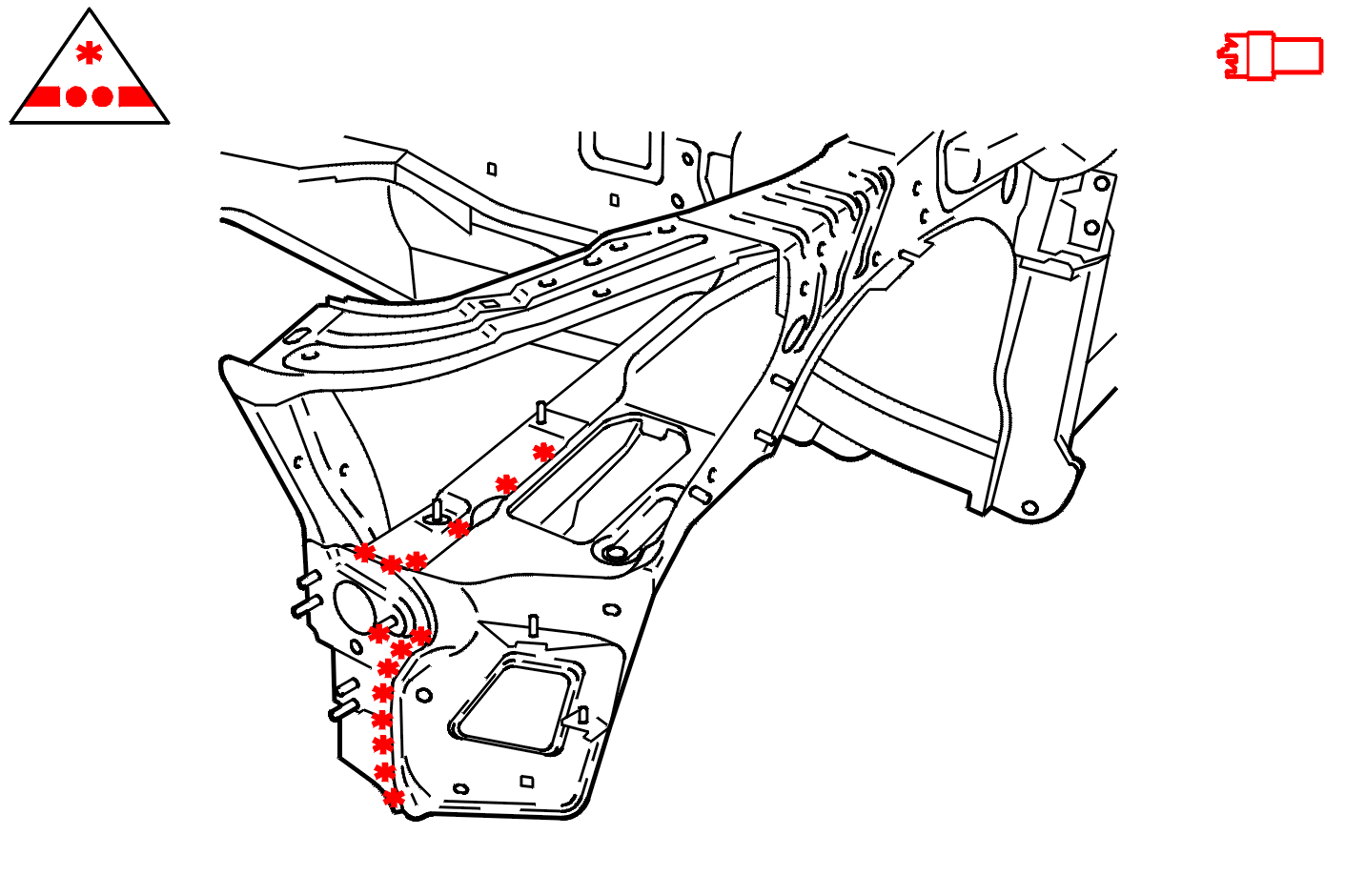

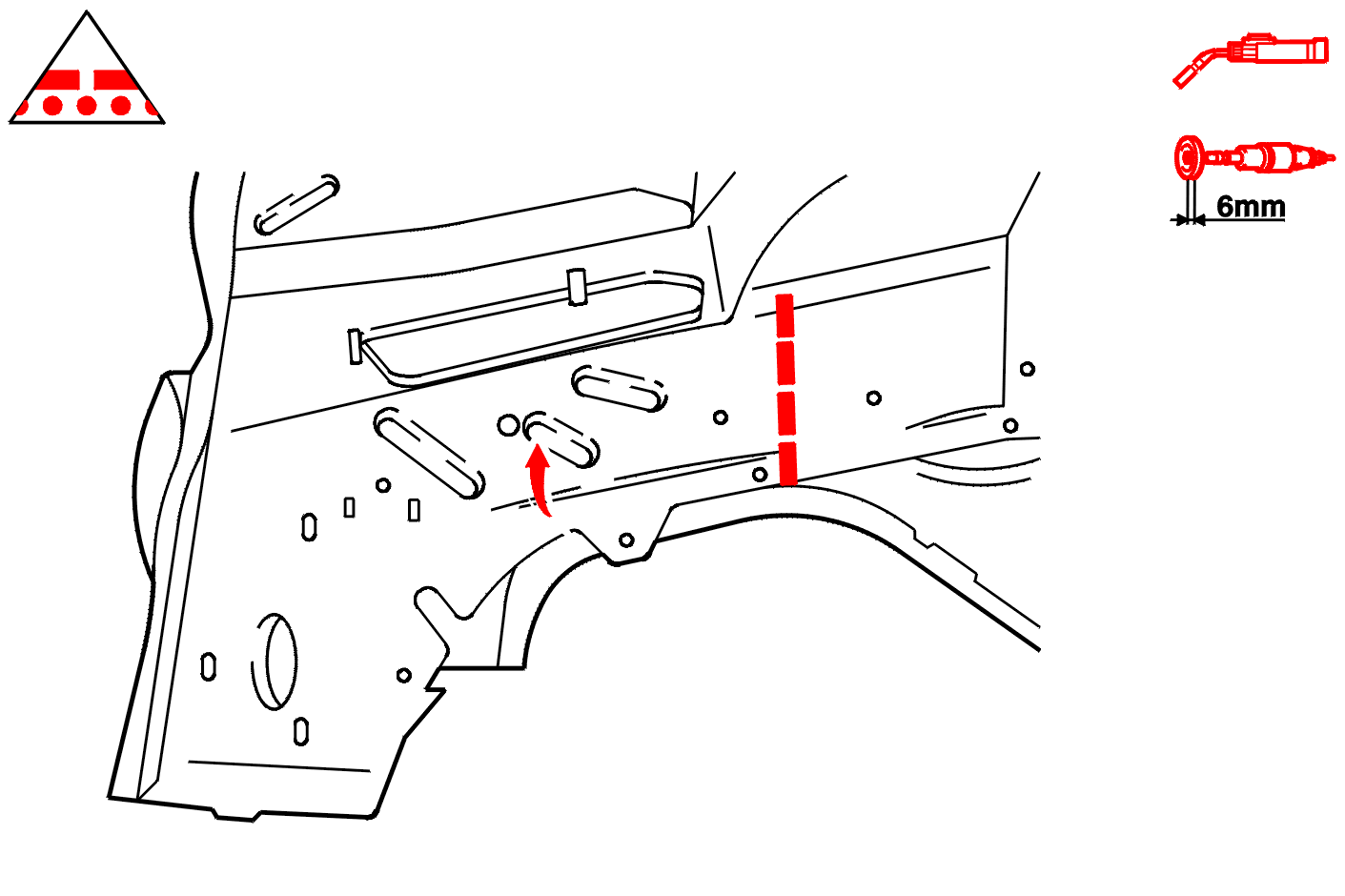

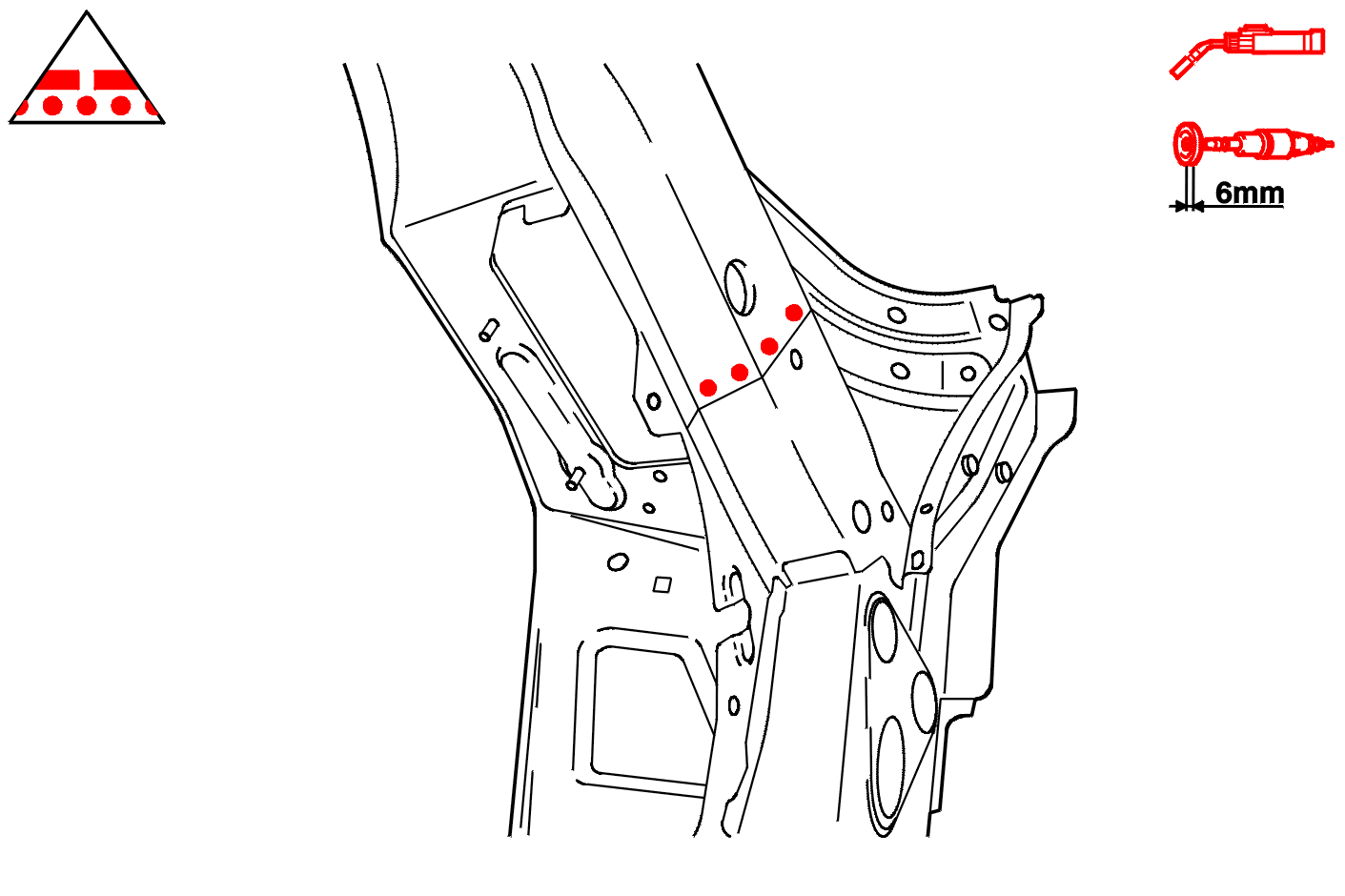

10 - HITSAUS

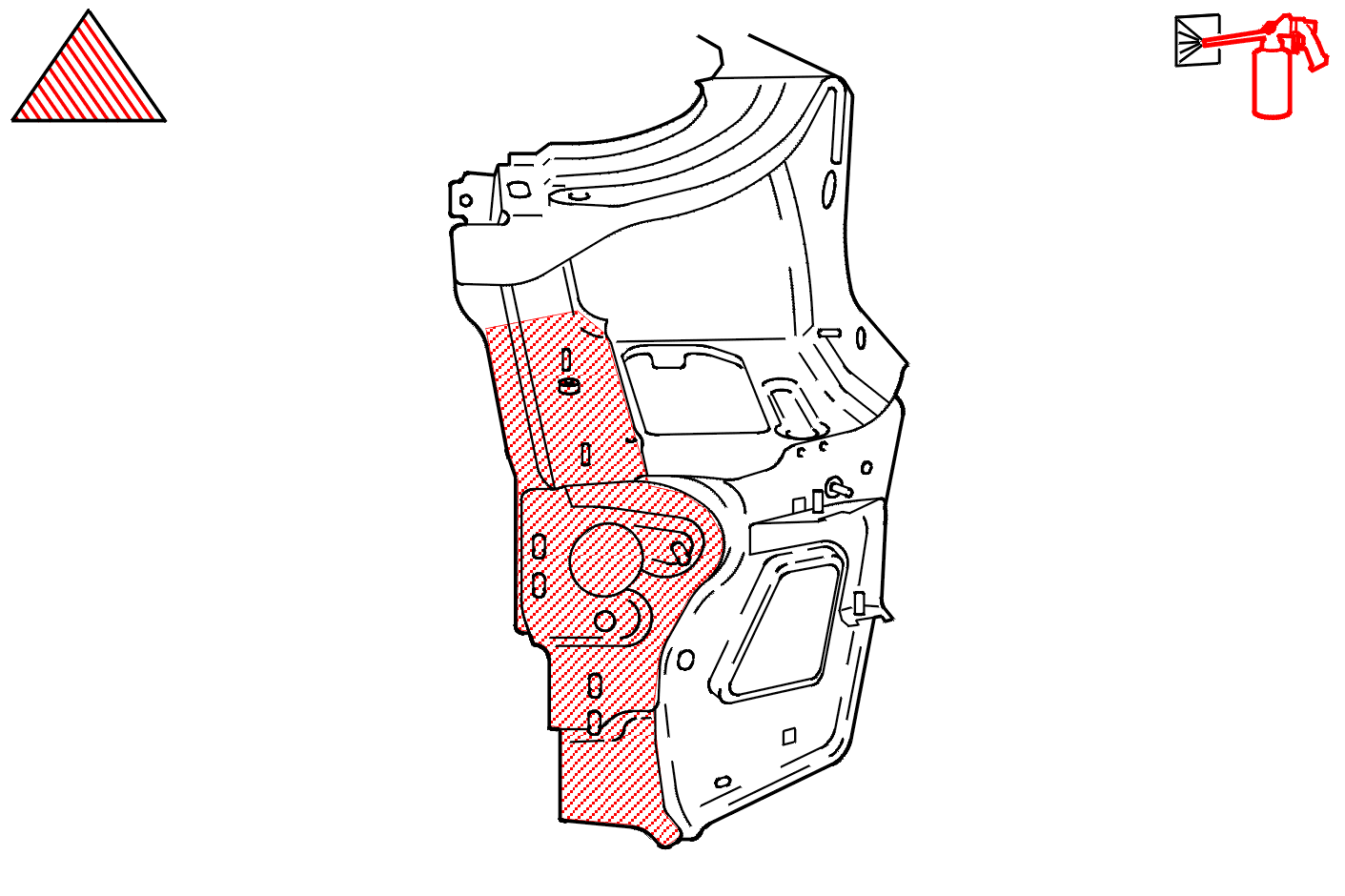

11 - SUOJAUS
