C4BH2KF1 - 607

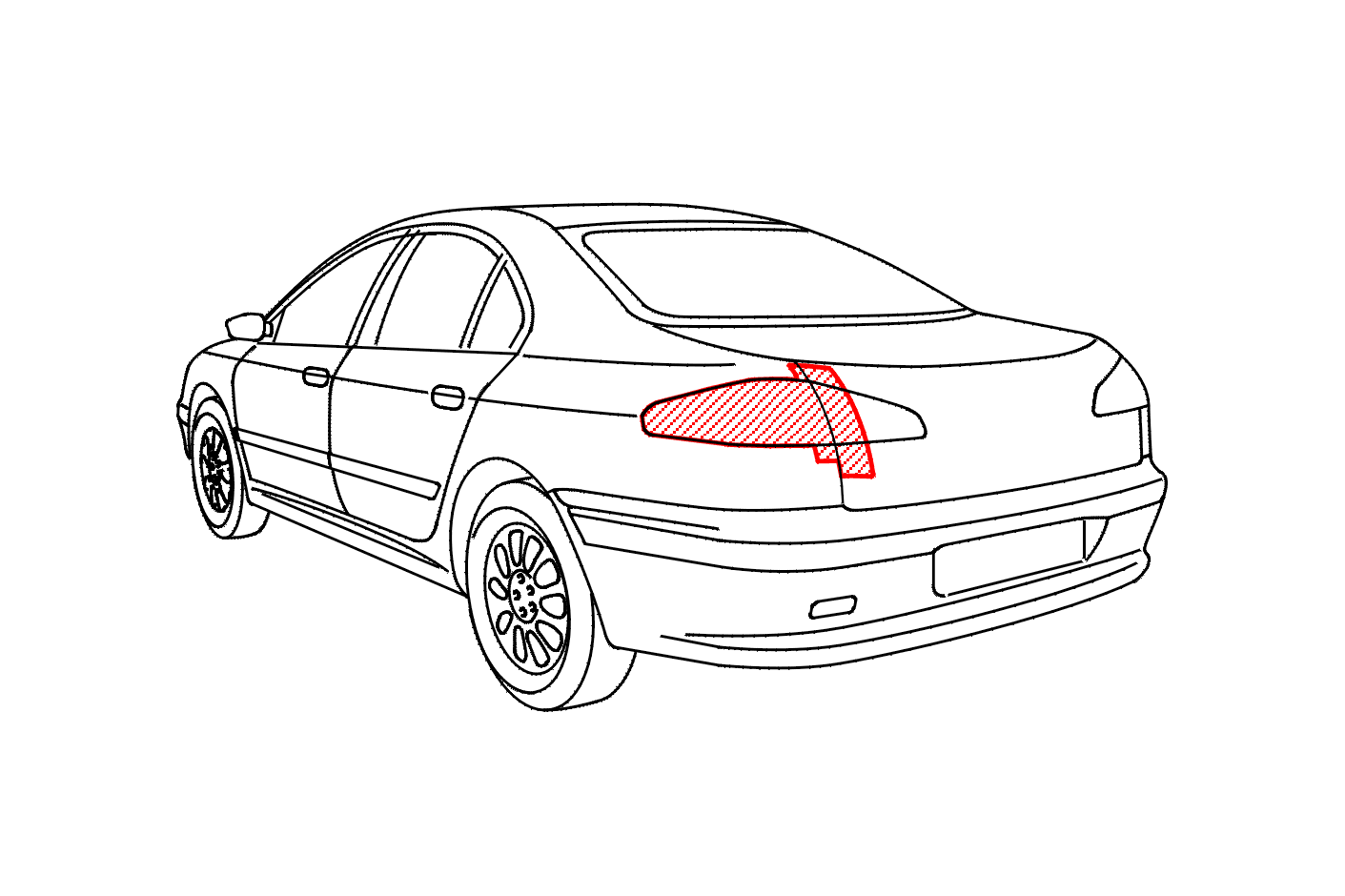

ALEMMAN LOKASUOJAN KOURUN JA TAKAVALON KOTELON VAIHTO

VAROITUS : kaikki puhdistettavat metallipinnat tulee suojata sähkösinkitysmenetelmällä .

EHDOTTOMASTI : noudata puhtaus- ja turvallisuusohjeita (suodattavan kasvosuojuksen käyttö orgaanisia höyryjä varten - työskentele tuuletetulla alueella)) .

1 - LISÄTOIMENPITEET

Irrotus - kiinnitys :

• KOOTTU TAKAPANEELI
• AJOVALOT. TAKAVALOT. REKISTERIKILVEN VALO

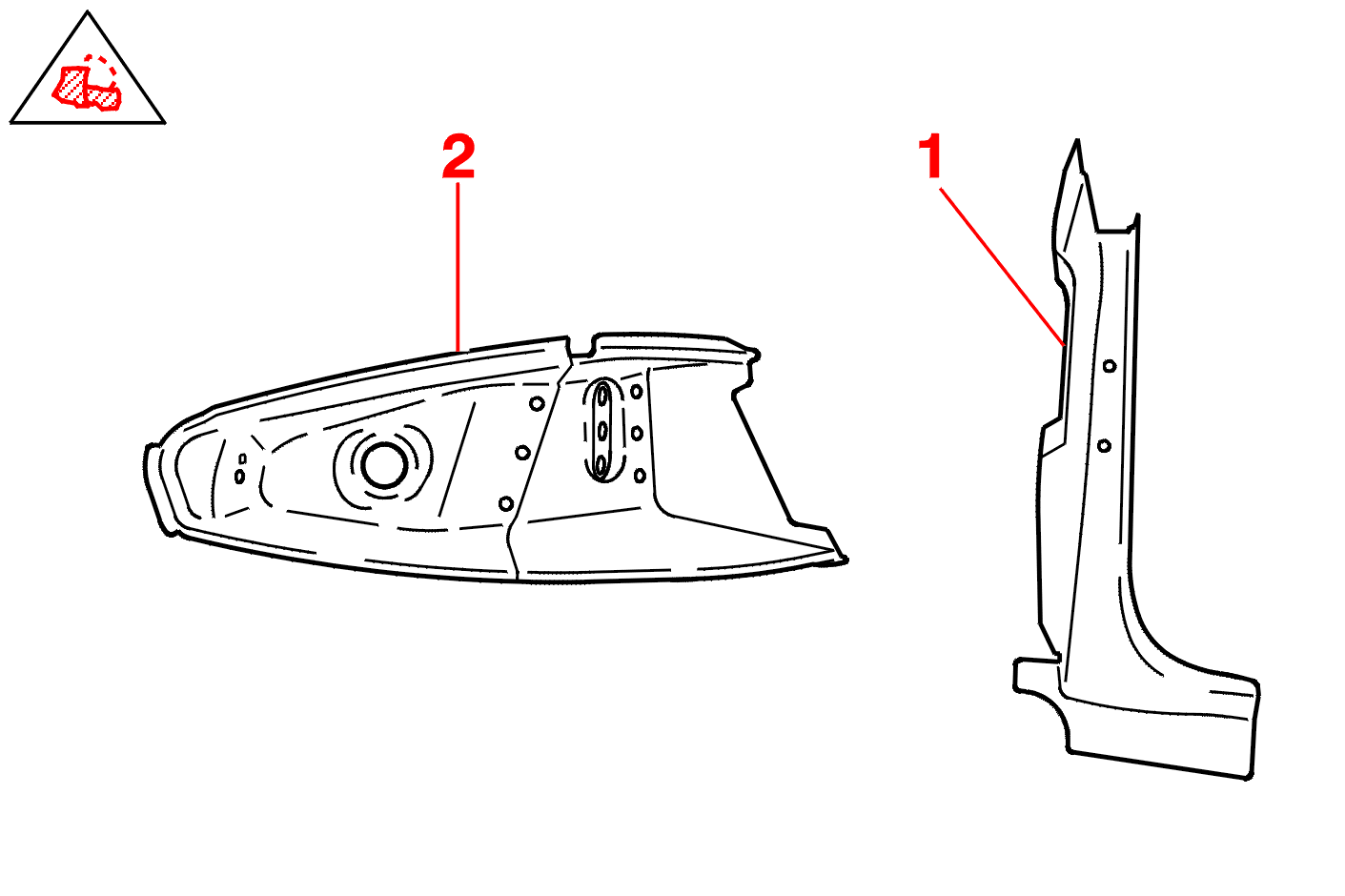

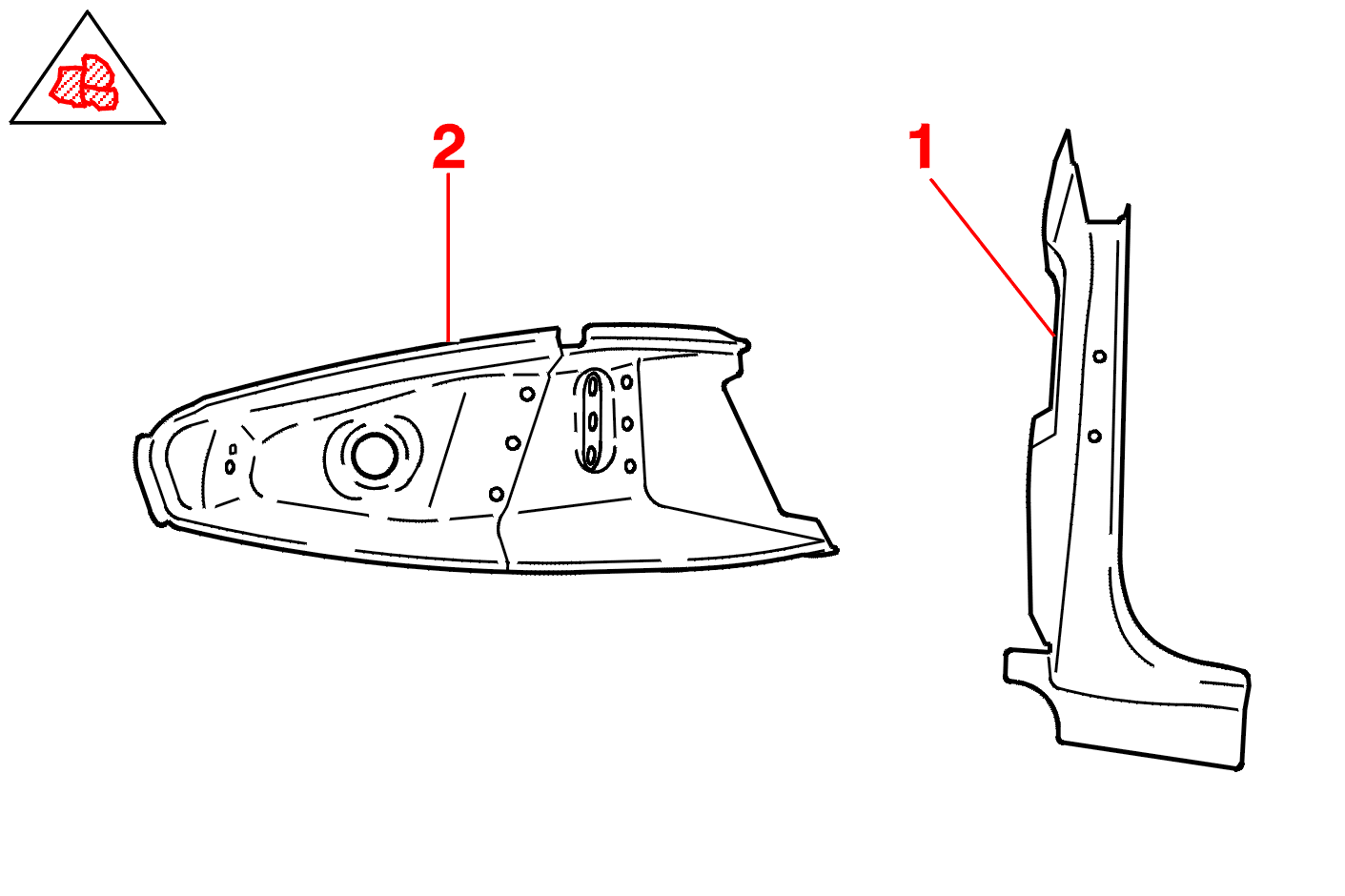

2 - VARAOSAN TUNNISTAMINEN

(1) Takalokasuojan alakouru koottuna .

(2) Takavalon syvennys koottuna .

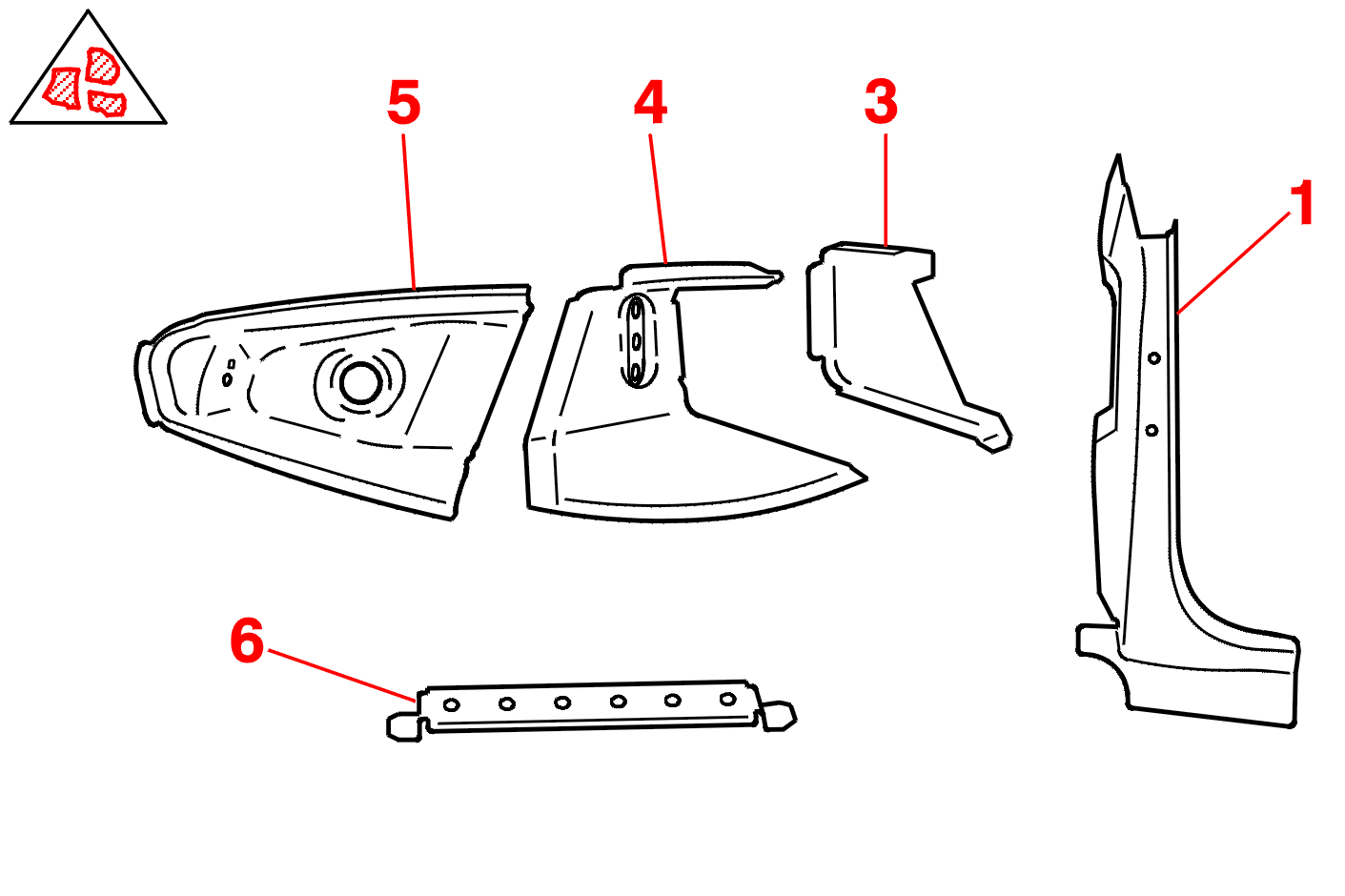

3 - VARAOSIEN RAKENNE

(1) Takalokasuojan alakouru koottuna .

(3) Takavalon syvennys, keskikohdan reuna .

(4) Takavalon syvennys, keskiosa .

(5) Takavalon syvennys, ulkoreuna .

(6) Liittimen kannatin, Vasen puoli ainostaan .

4 - TOIMENPITEESEEN TARVITTAVA(T) OSA(T)

(1) Takalokasuojan alakouru koottuna .

(2) Takavalon syvennys koottuna .

5 - TYÖKALUT

Työkalupakki n:o (-).1118, jossa on seuraavat työkalut :

• takalokasuojien liitäntätyökalu [1]
• eturunkopalkkien piirros- ja leikkausmallitvasen puoli [2], oikea puoli [3]
• ohjaimet etukehikon puolikkaan kohdistusta varten [4] - [5]

Menetelmän takia käytä takalokasuojan liitäntätyökalua .

6 - UUDEN OSAN VALMISTELU

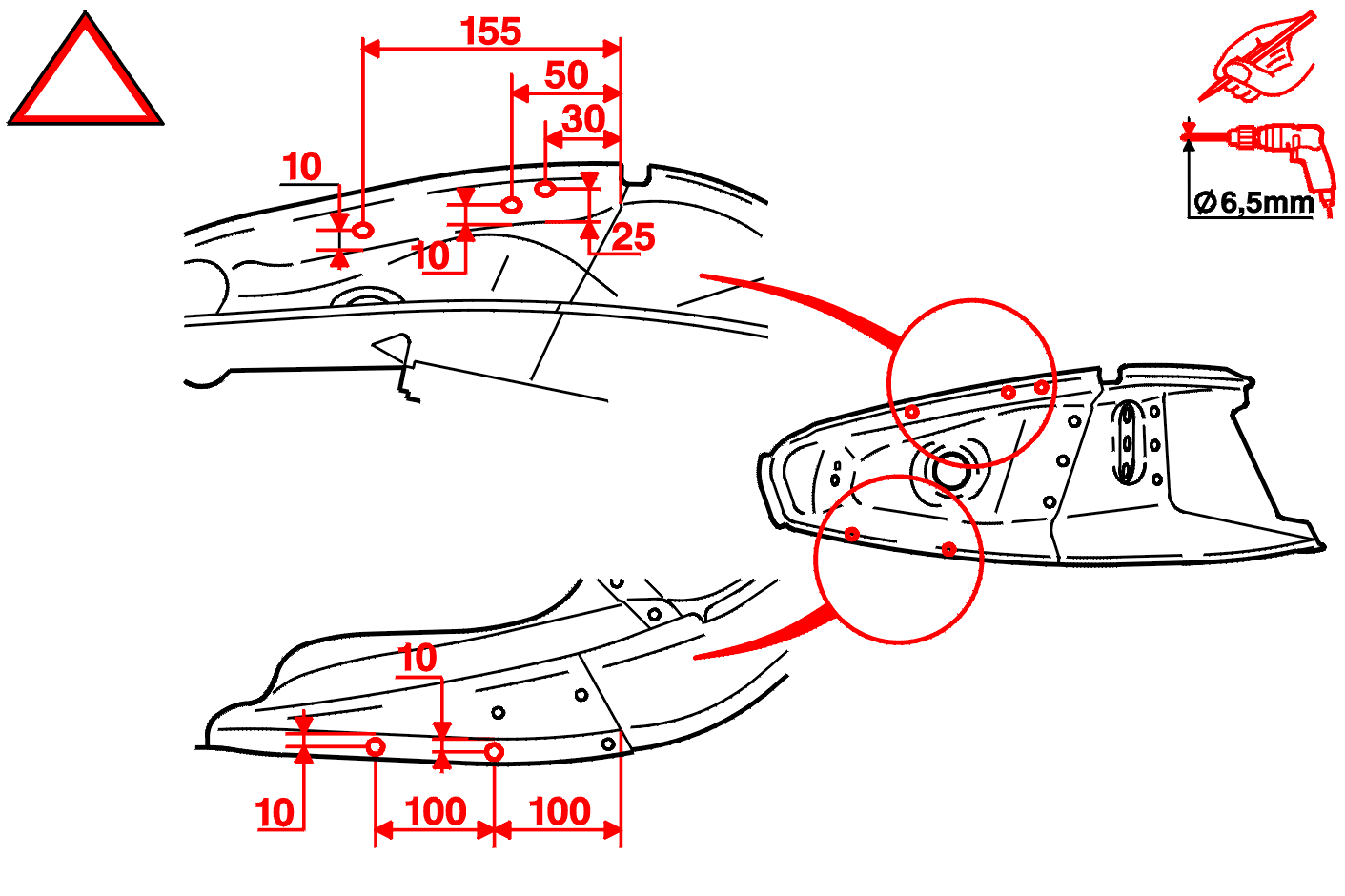

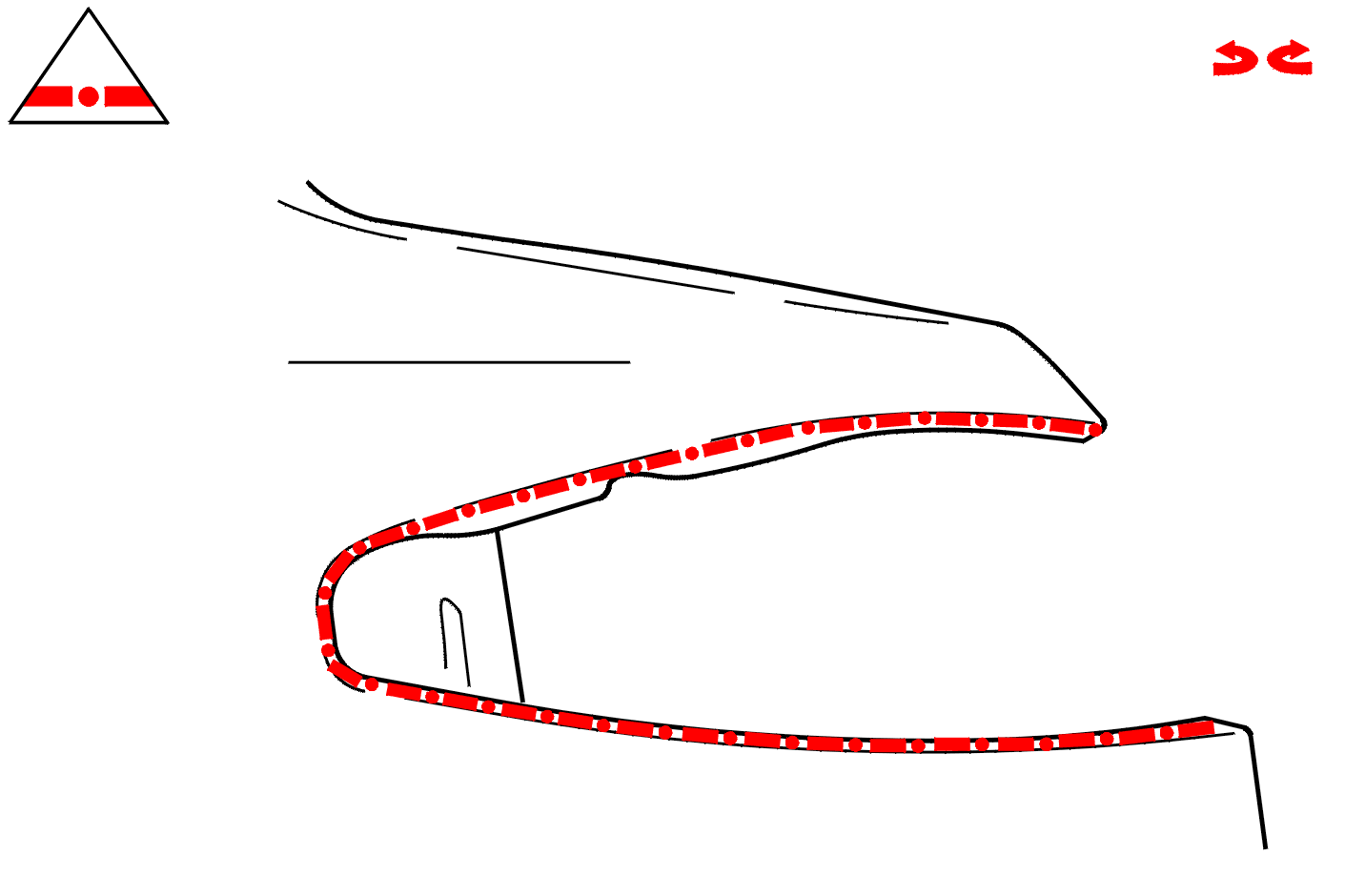

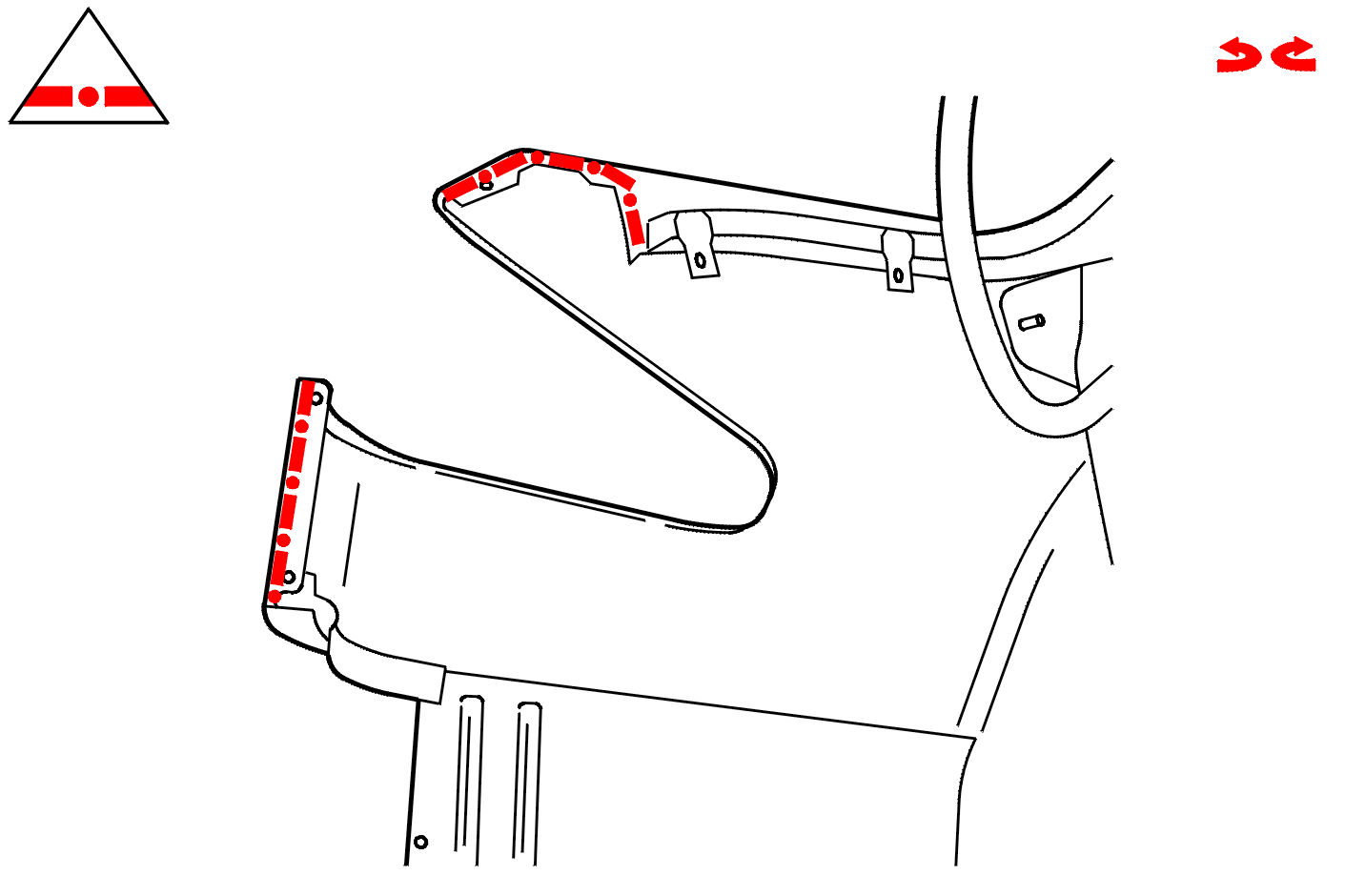

7 - LEIKKAUS

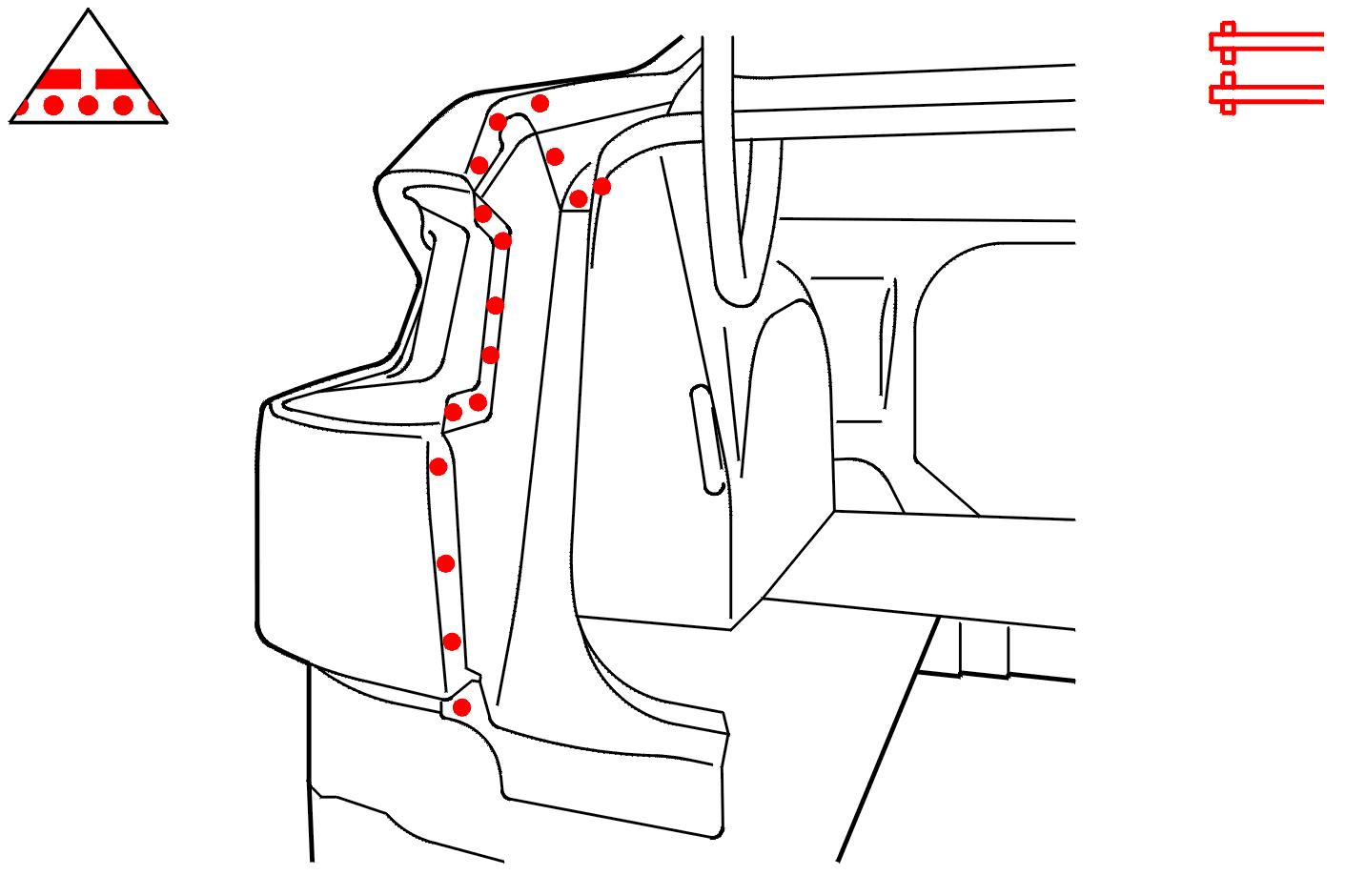

8 - HAKASTEN IRROTUS

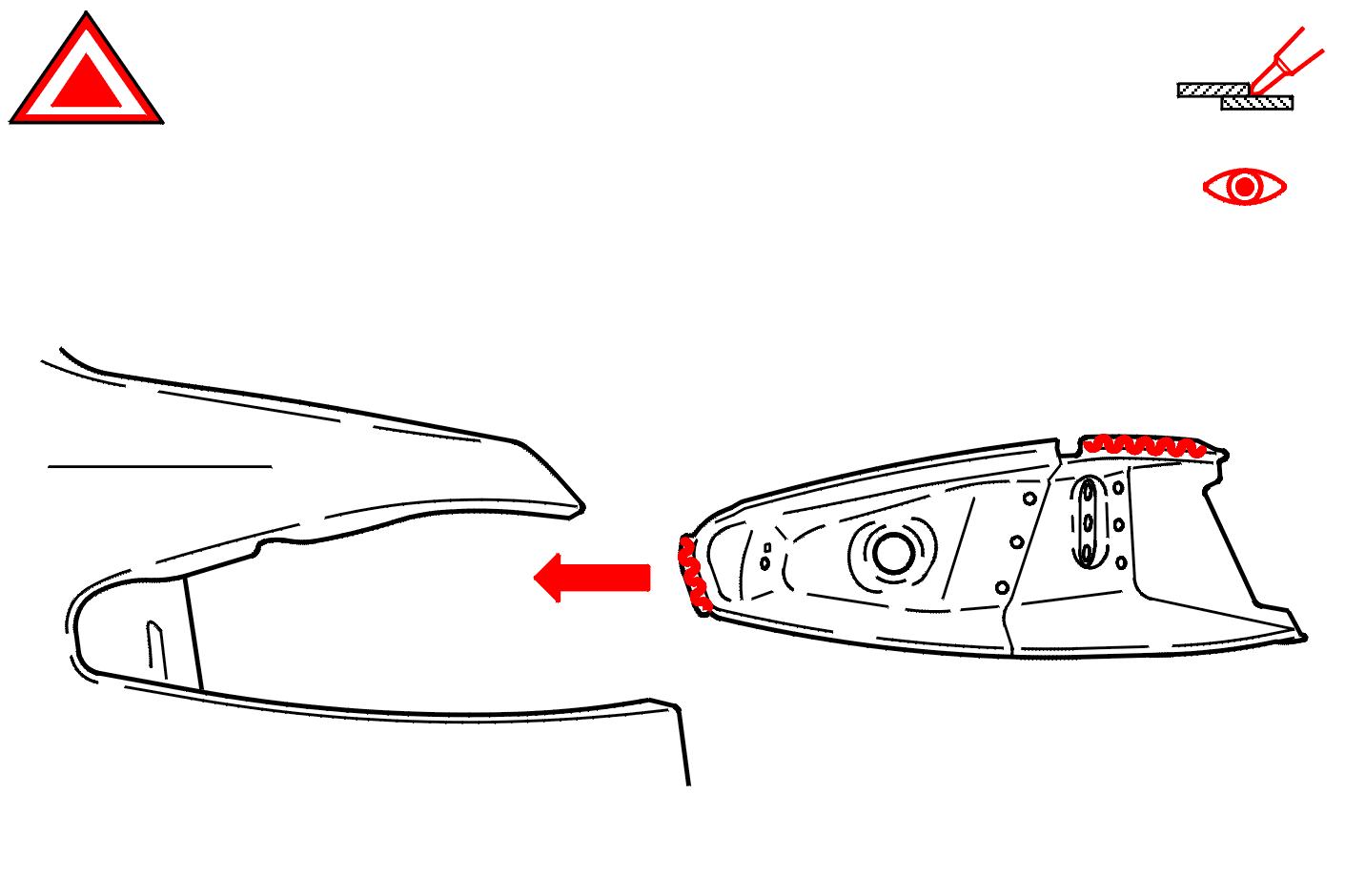

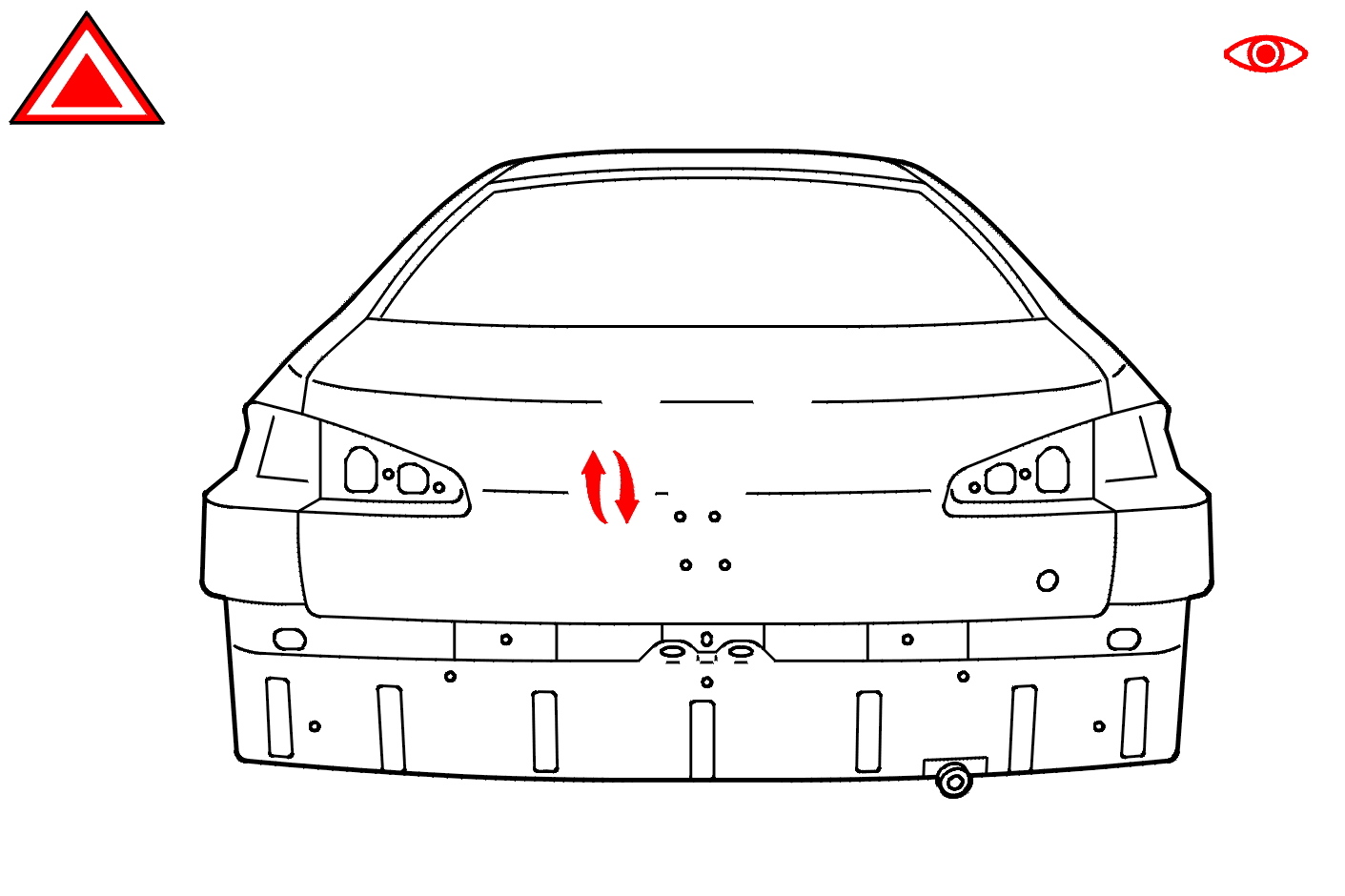

9 - SÄÄTÖ

Takalokasuojien liitäntätyökalu [1] .

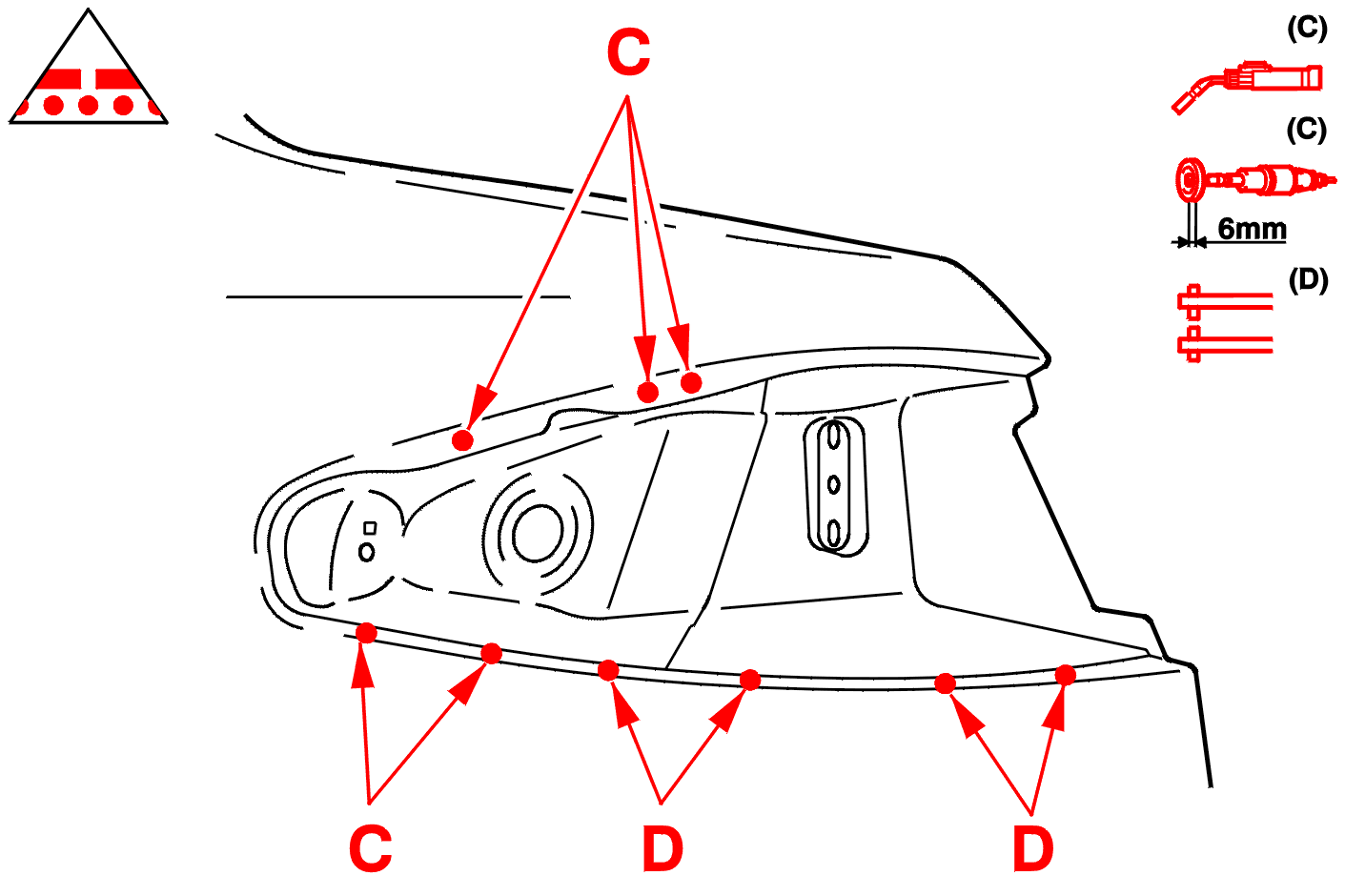

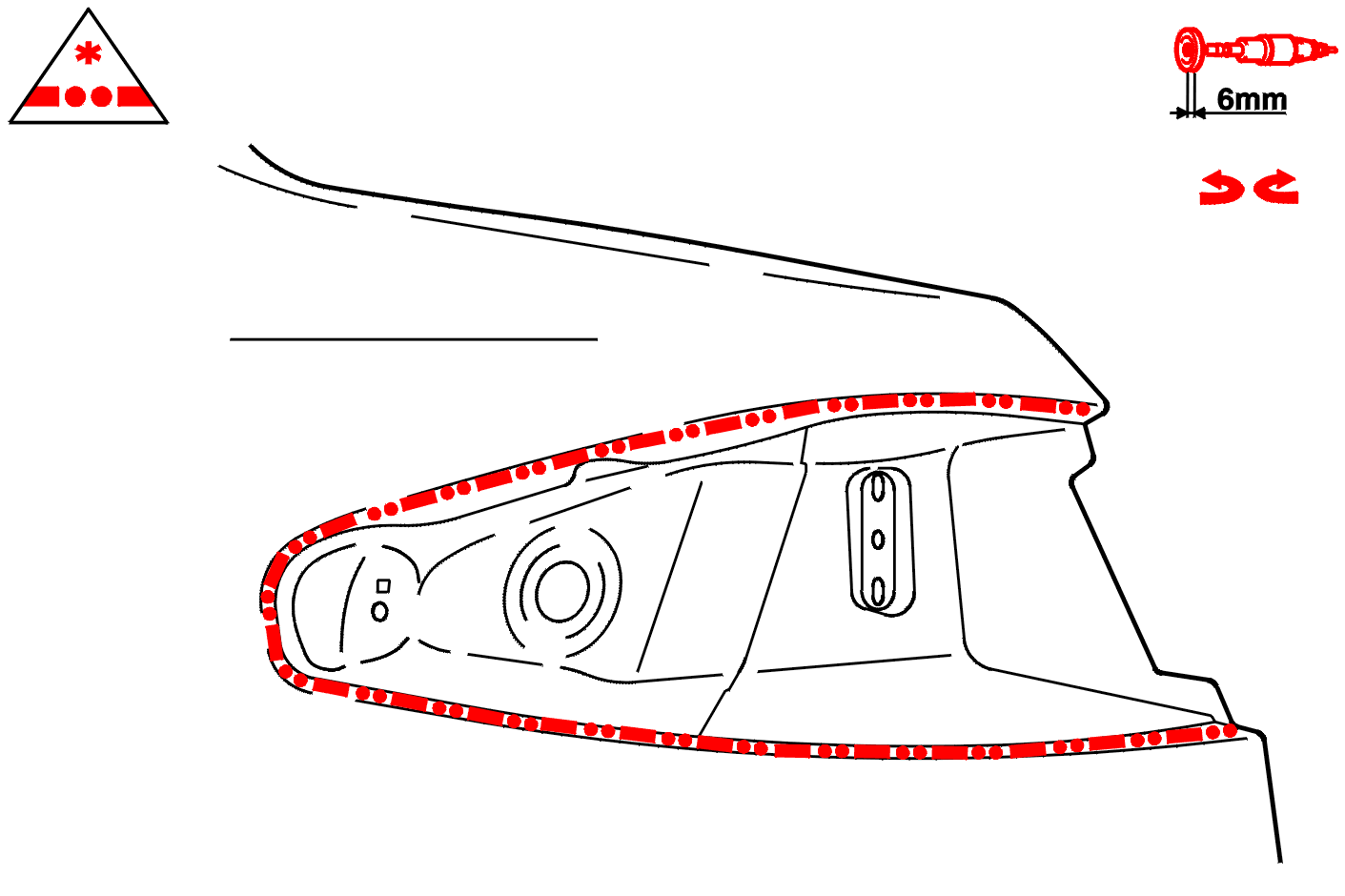

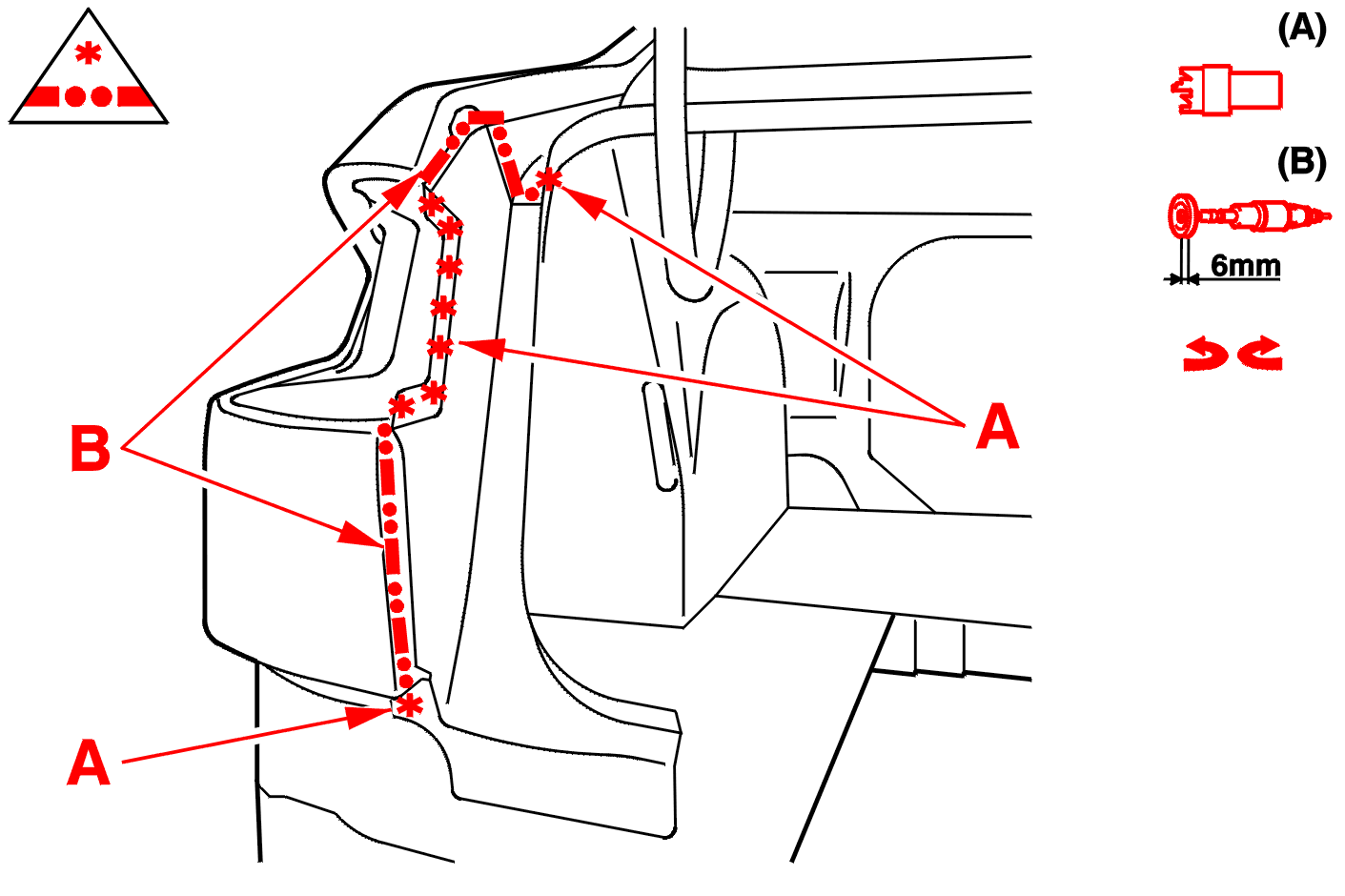

10 - HITSAUS

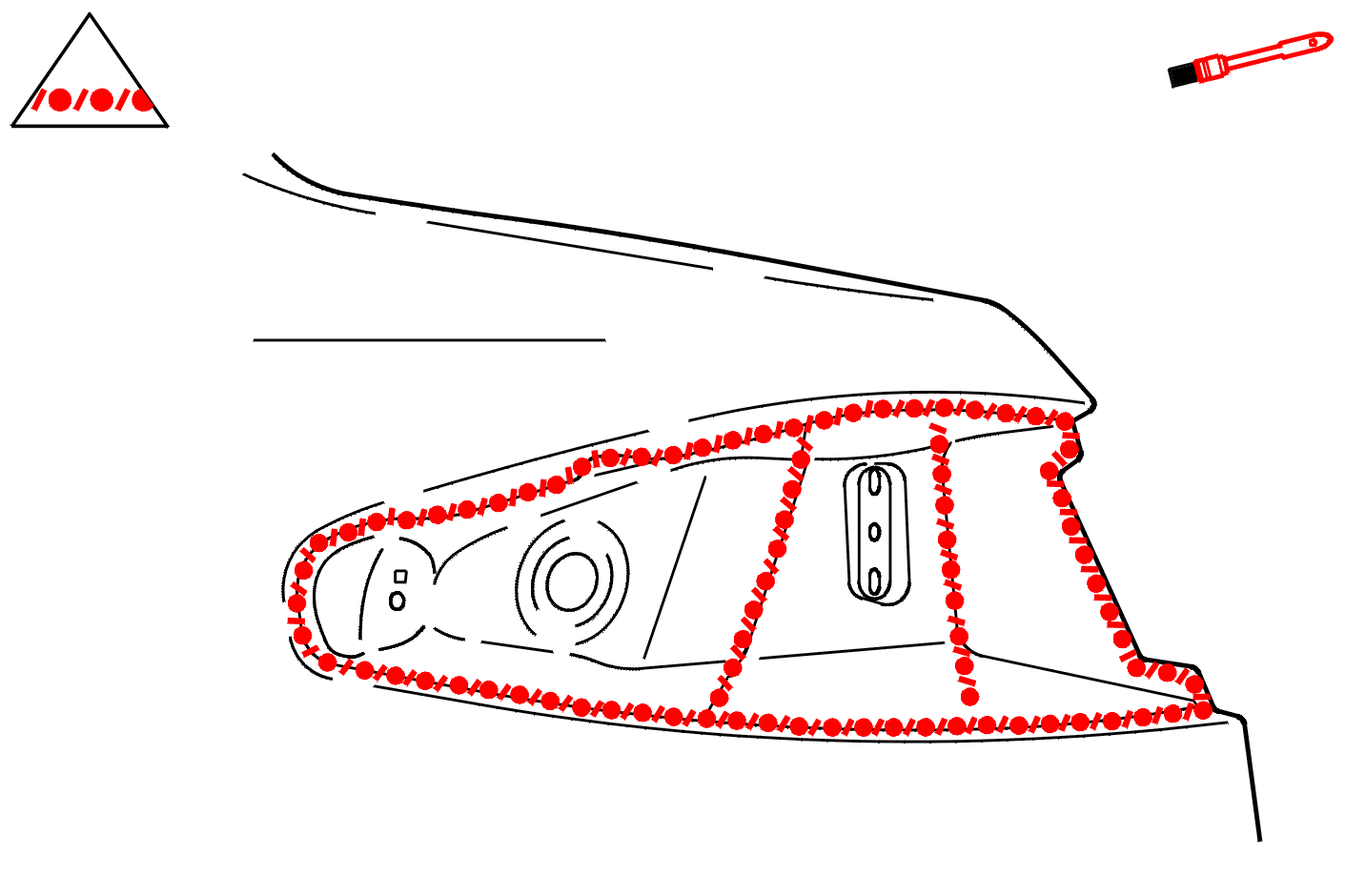

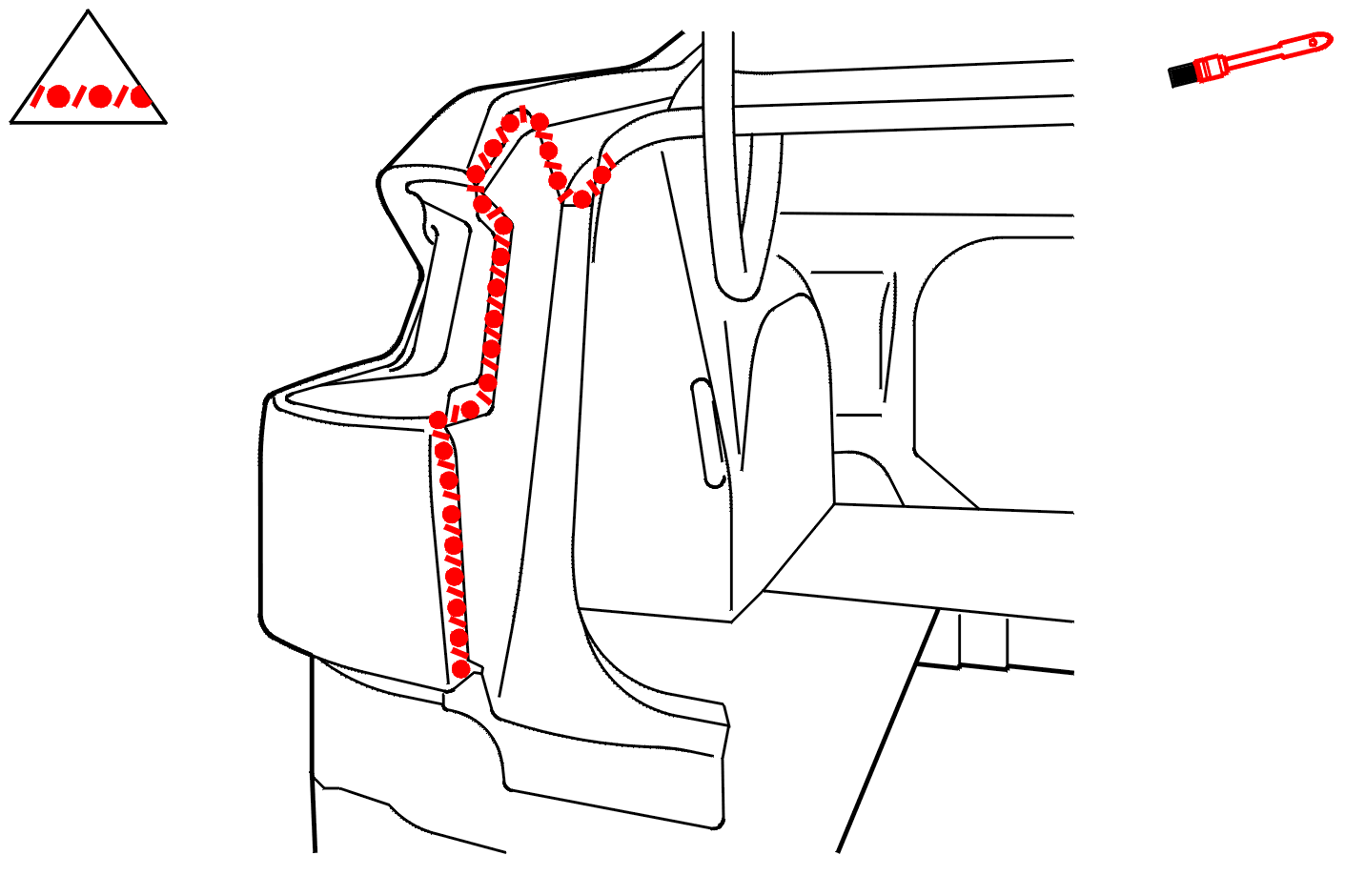

11 - TIIVIYS
