C4BH2LF1 - 607

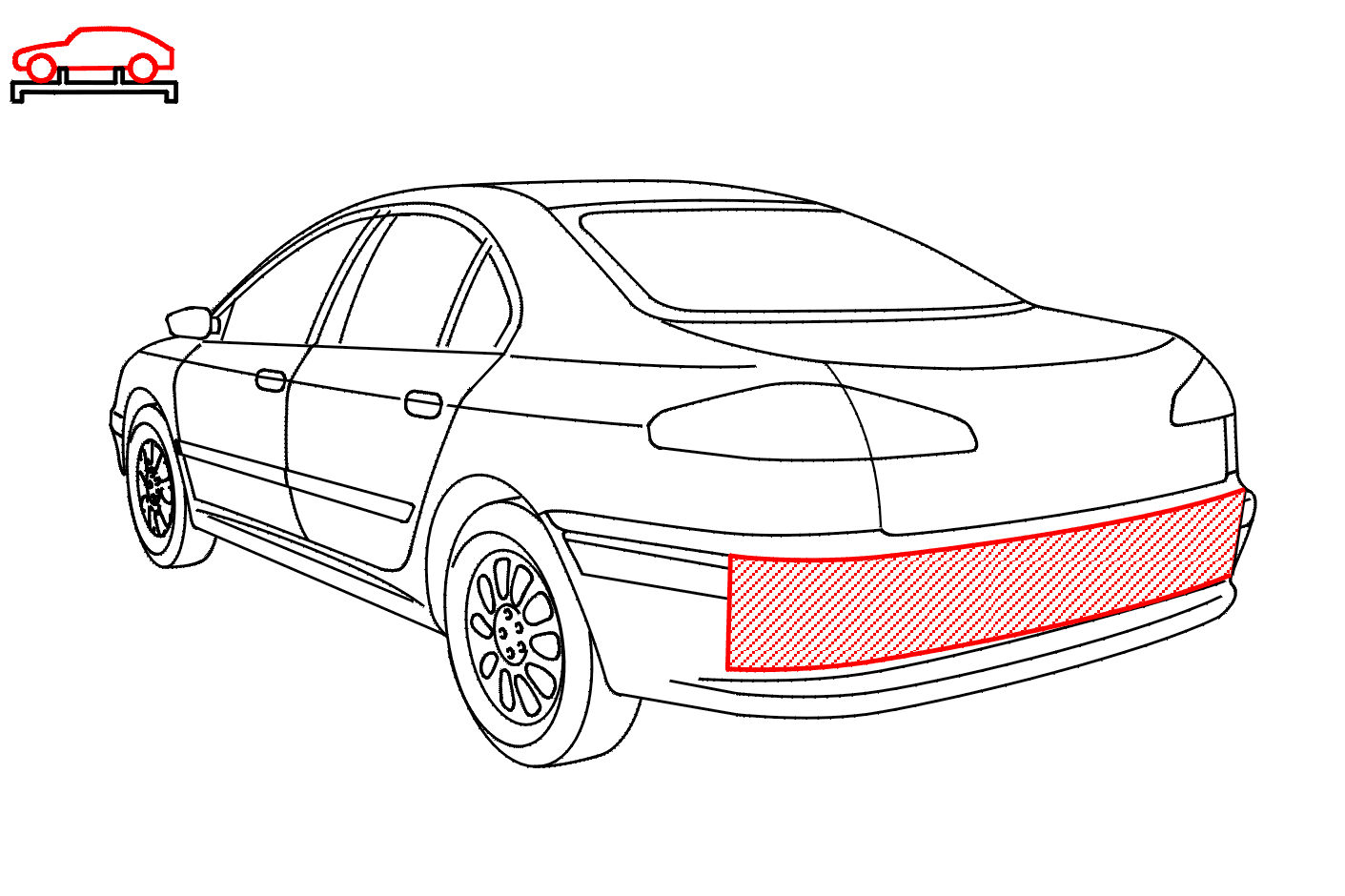

VAIHTO KOOTTU TAKAPANEELI

VAROITUS : kaikki puhdistettavat metallipinnat tulee suojata sähkösinkitysmenetelmällä .

EHDOTTOMASTI : noudata puhtaus- ja turvallisuusohjeita (suodattavan kasvosuojuksen käyttö orgaanisia höyryjä varten - työskentele tuuletetulla alueella)) .

1 - LISÄTOIMENPITEET

Vaihto :

• TAKAPUSKURI
• takaluukku
• VARAPYÖRÄN KOTELO
• lisäakun kotelo

Irrotus-kiinnitys :

• AJOVALOT. TAKAVALOT. REKISTERIKILVEN VALO
• takaluukun tiiviste
• LUKON VASTAKAPPALE
• hinausrenkaan vahvike

Varusteen mukaan, irrota -aseta takaisin :

• CD-VAIHTAJA
• navigointijärjestelmän cd-asema
• alipainetehostin

Varustuksen poisto - varustaminen :

• takalevyn verhoilu
• takalattia
• takalokasuojien kaksoispellit

Vedä esiin johtosarjat .

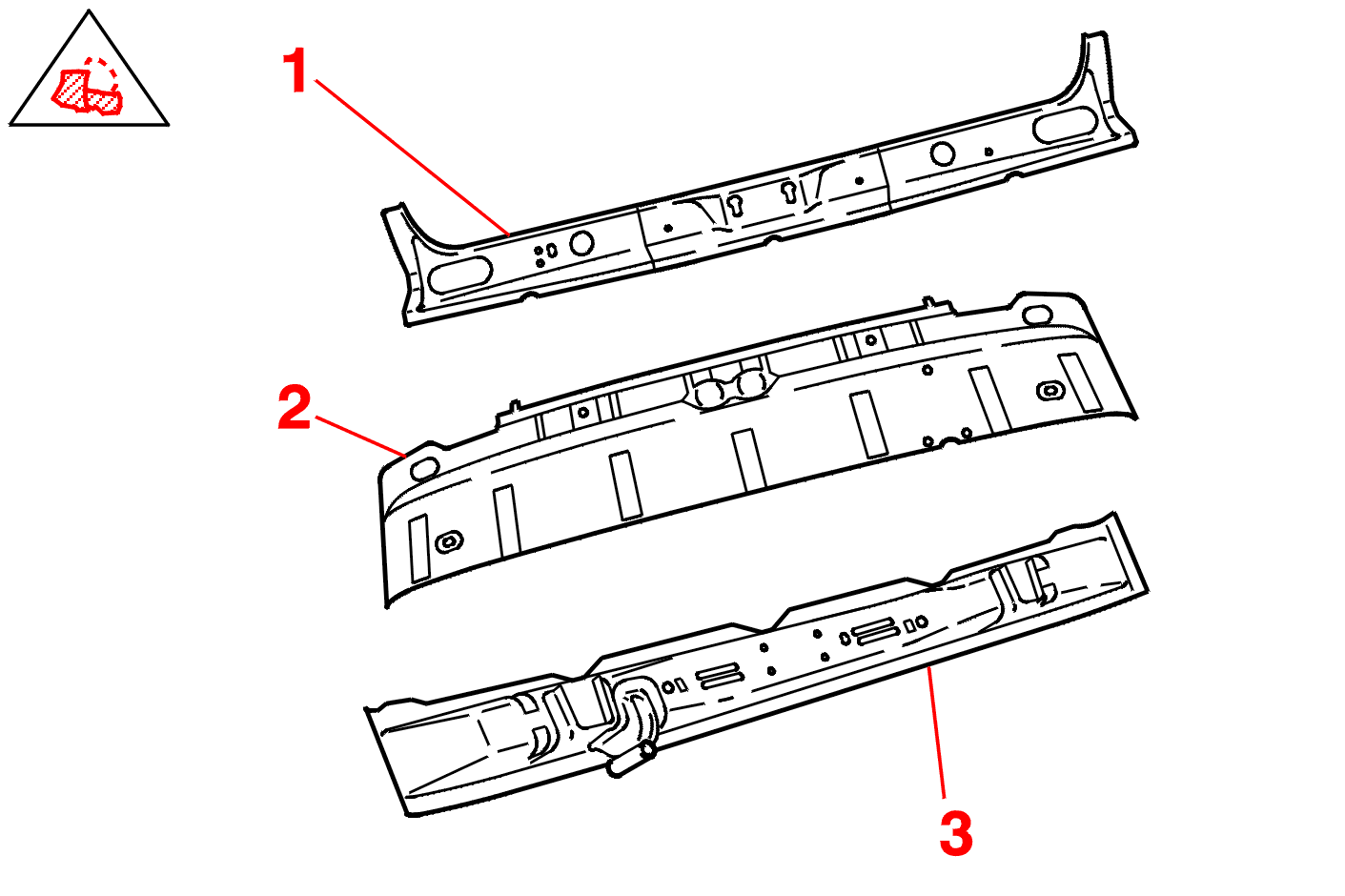

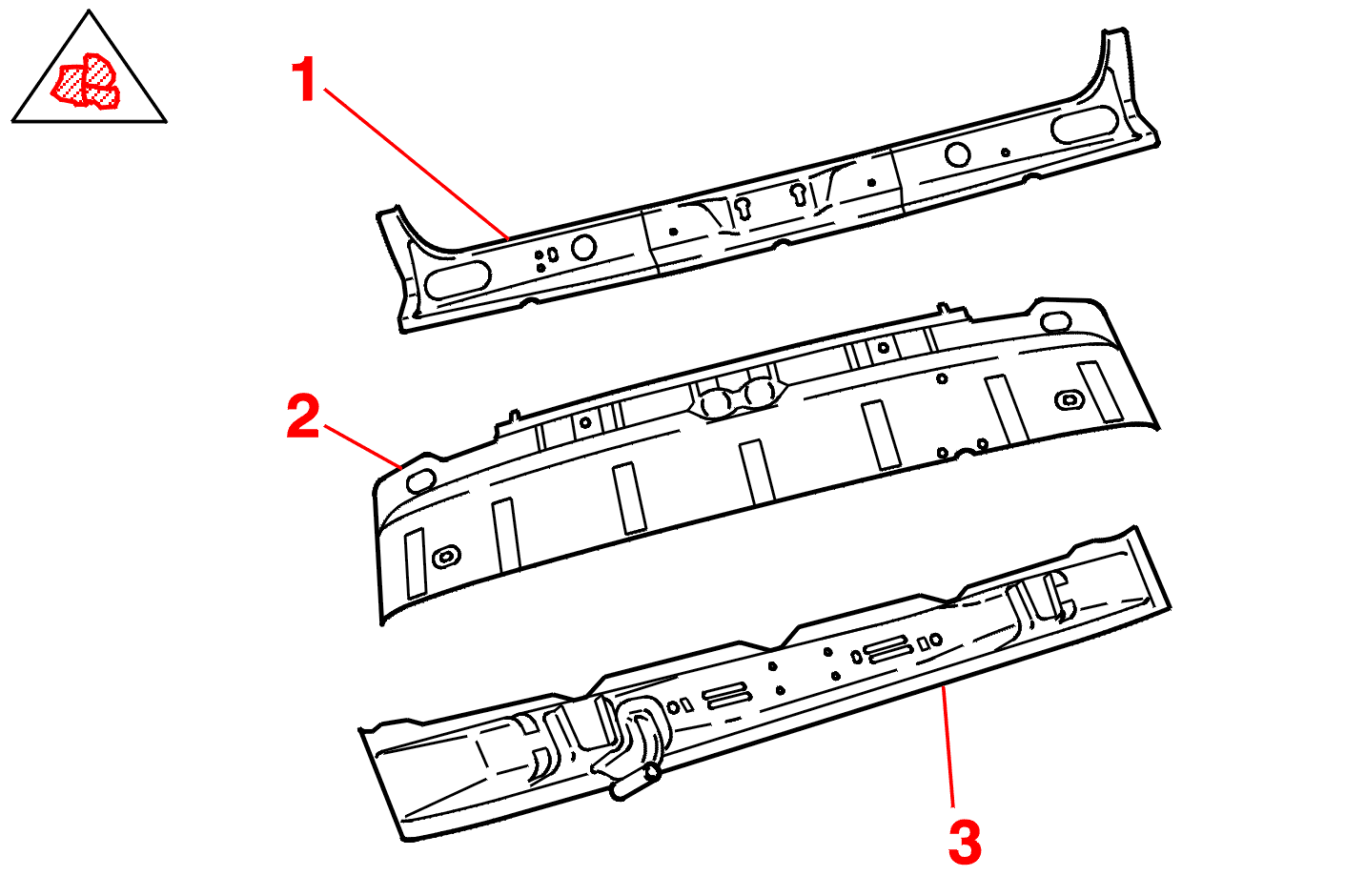

2 - VARAOSAN TUNNISTAMINEN

(1) Takapaneelin sisäverhous .

(2) Takalevy .

(3) Takapoikkipalkki koottuna .

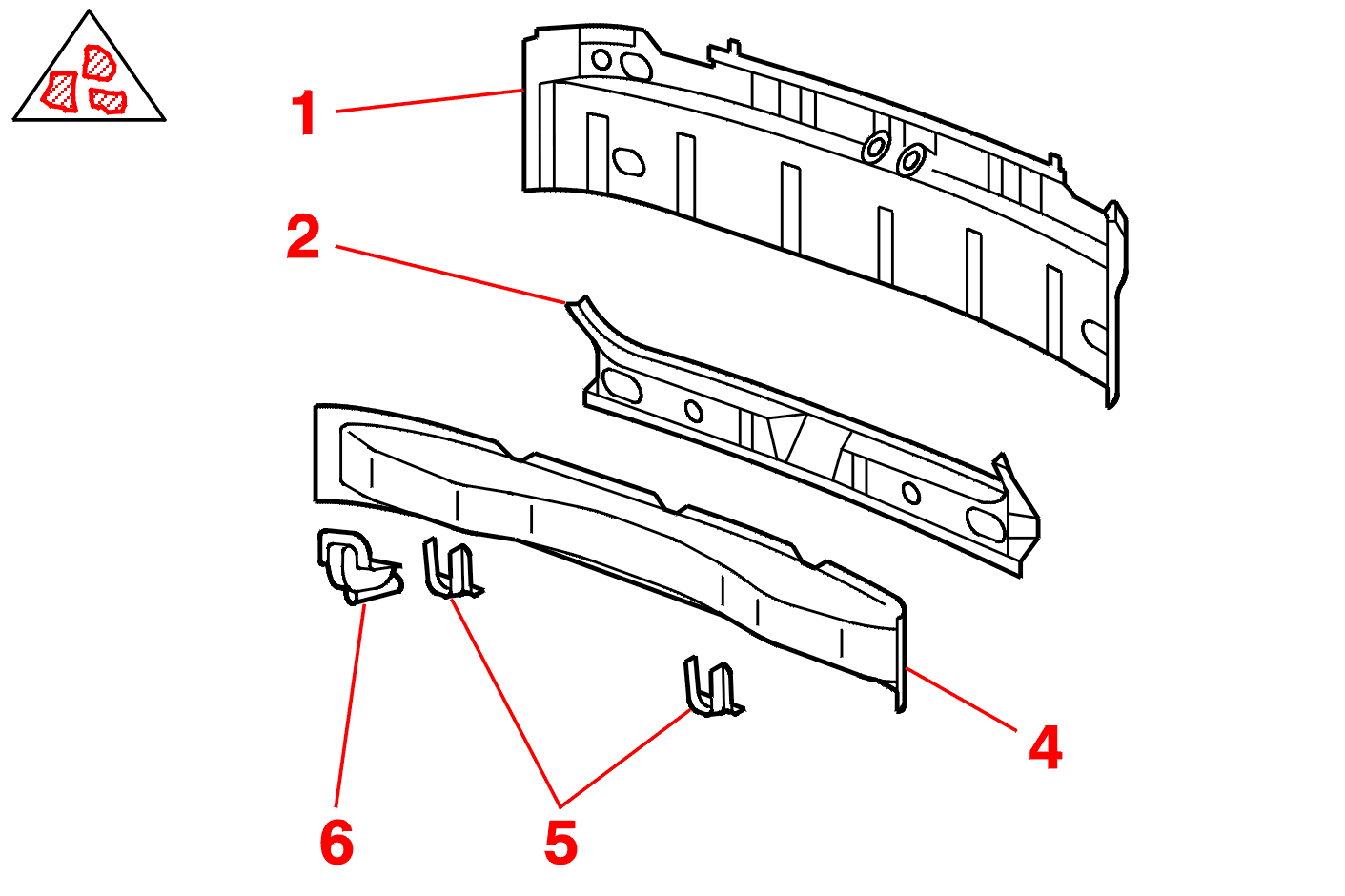

3 - VARAOSAN RAKENNE

(1) Takalevy .

(2) Takapaneelin sisus .

(4) Poikkipalkki .

(5) Takapitkittäispalkin takavahvikkeet .

(6) Hinausrenkaan tuki koottuna .

4 - TOIMENPITEESEEN TARVITTAVA(T) OSA(T)

(1) Takapaneelin sisus .

(2) Takalevy .

(3) Takapoikkipalkki koottuna .

5 - TYÖKALUT

Työkalupakki n:o (-).1118, jossa on seuraavat työkalut :

• takalokasuojien liitäntätyökalu [1]
• eturunkopalkkien piirros- ja leikkausmallitvasen puoli [3], oikea puoli [2]

Menetelmän takia käytä takalokasuojan liitäntätyökalua [1] .

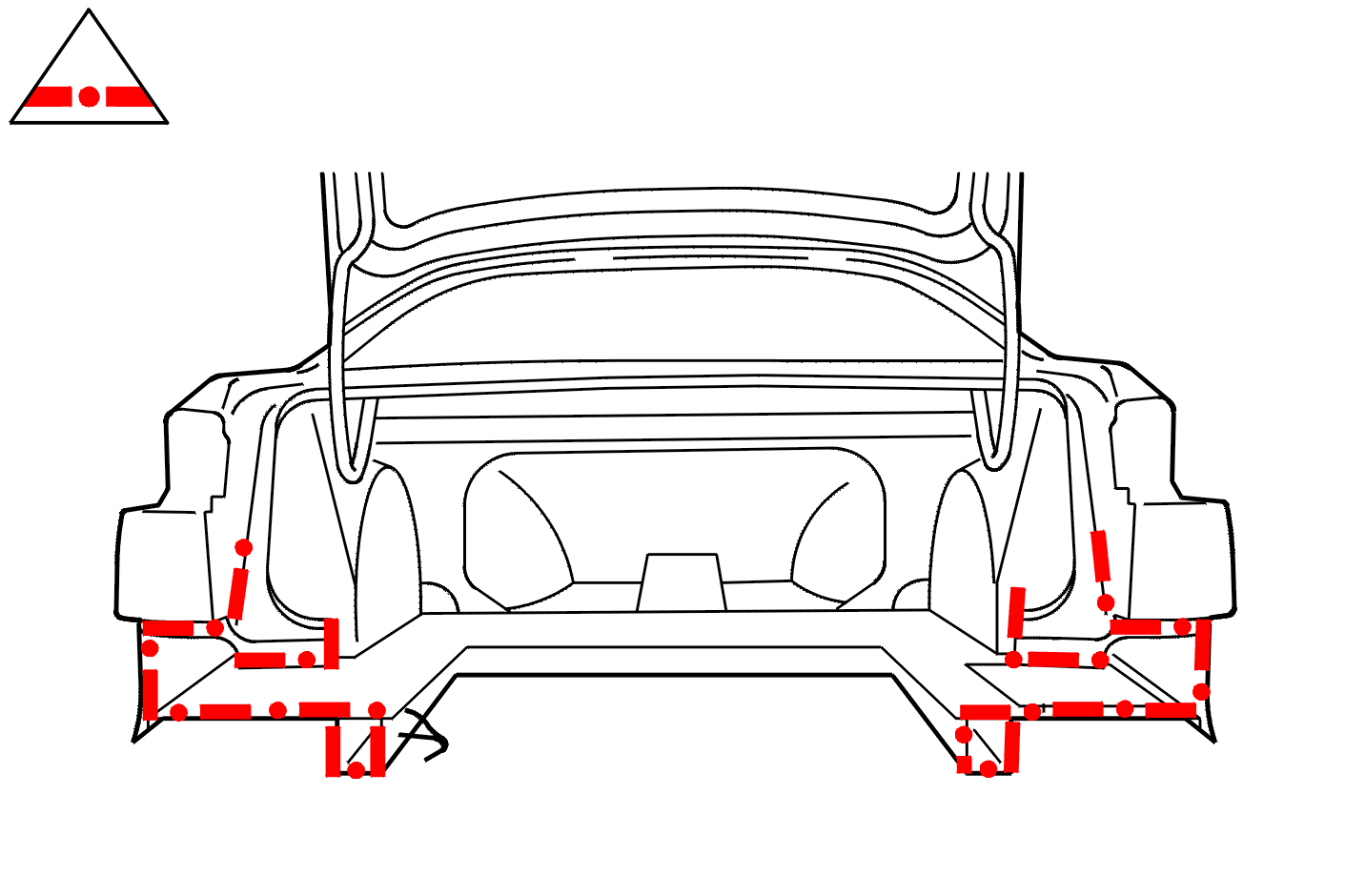

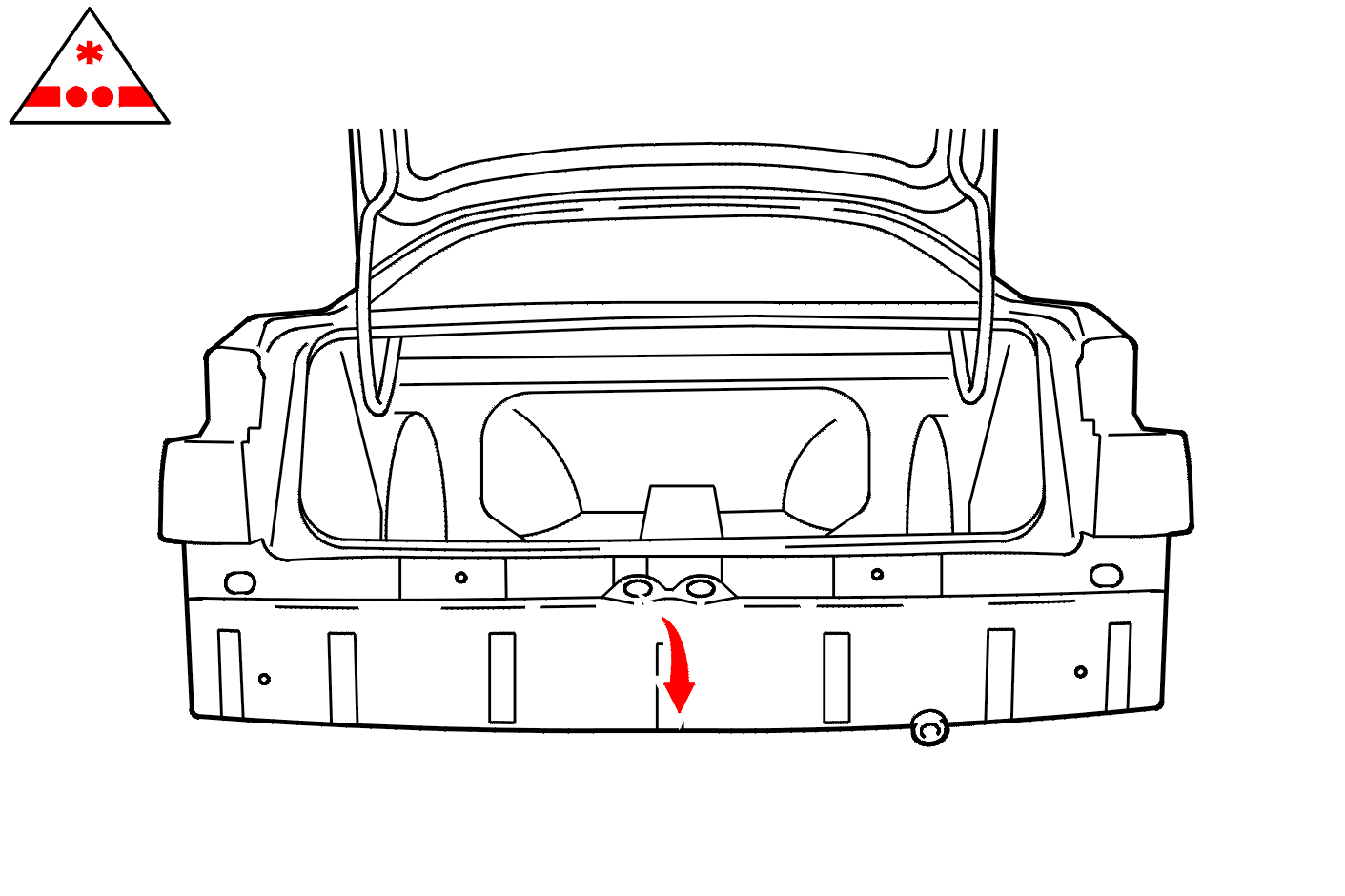

6 - LEIKKAUS

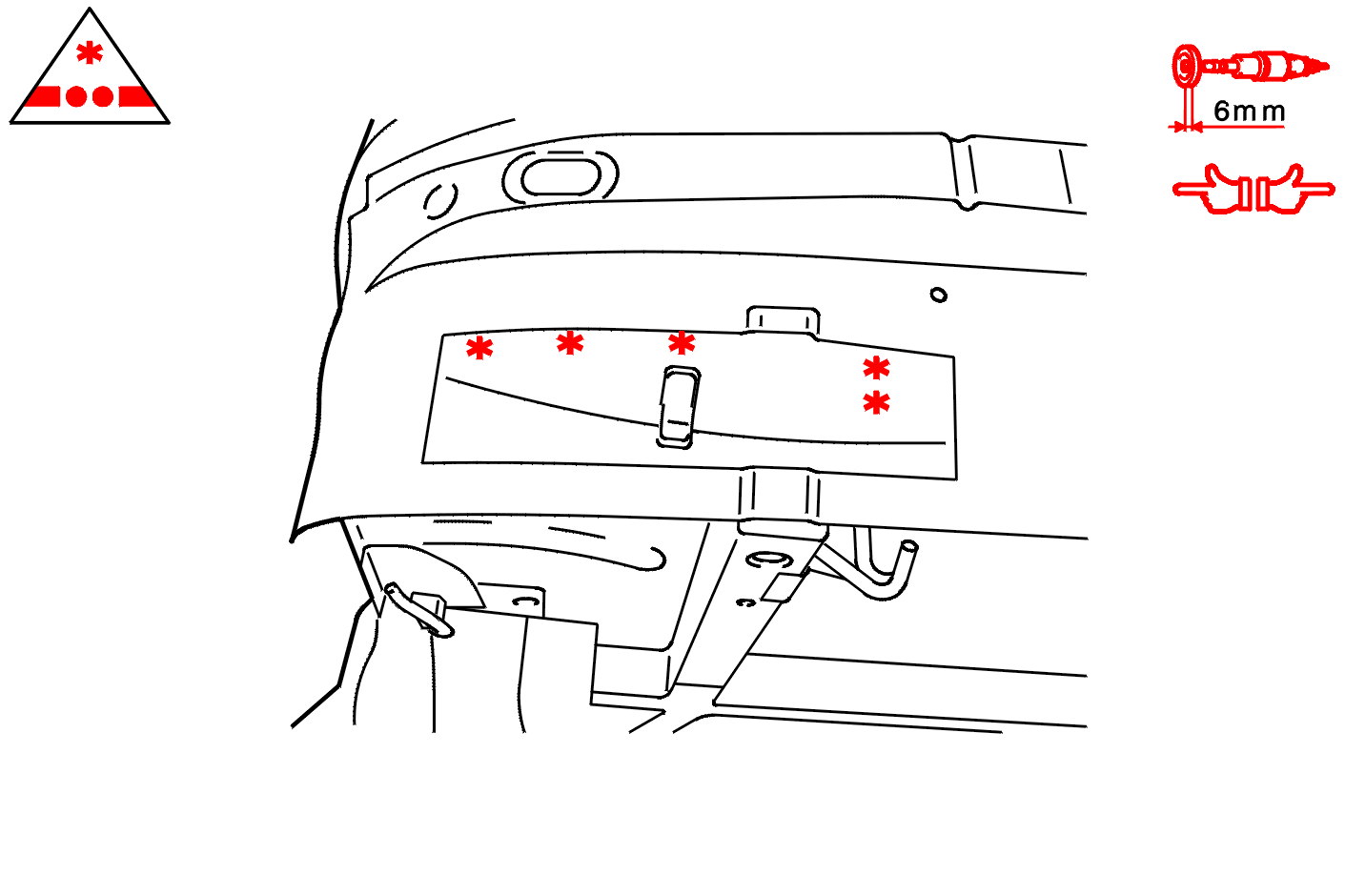

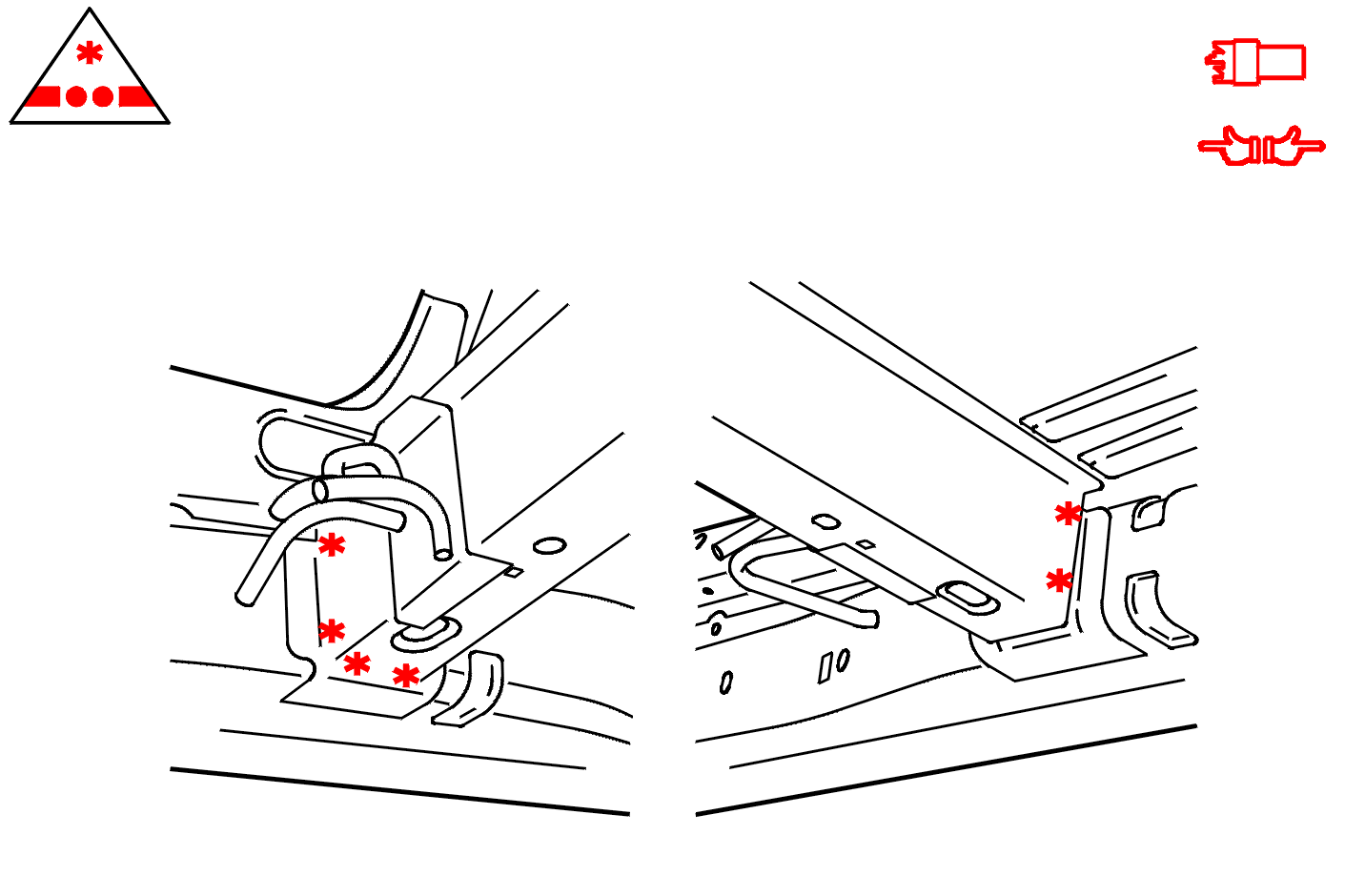

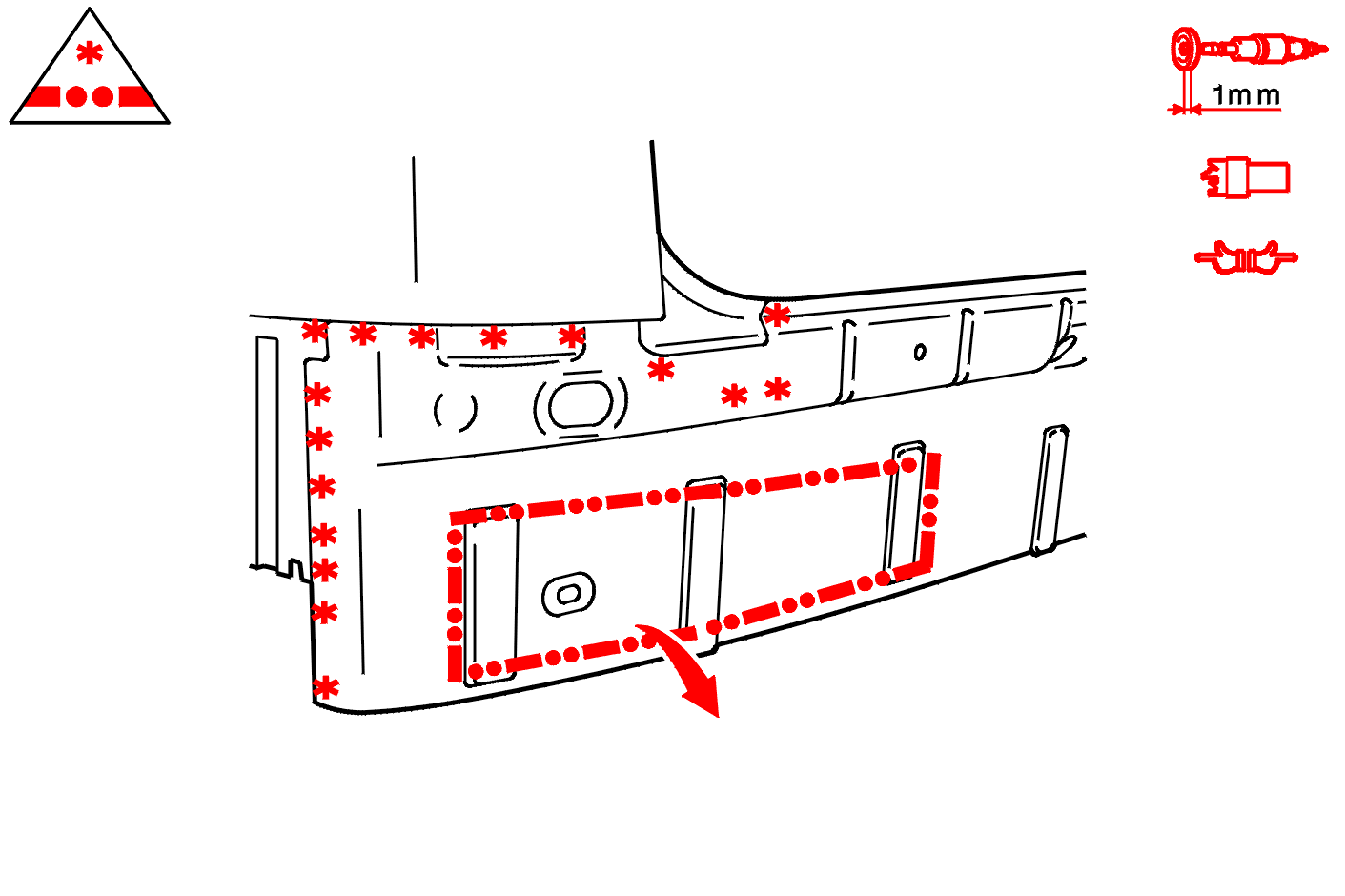

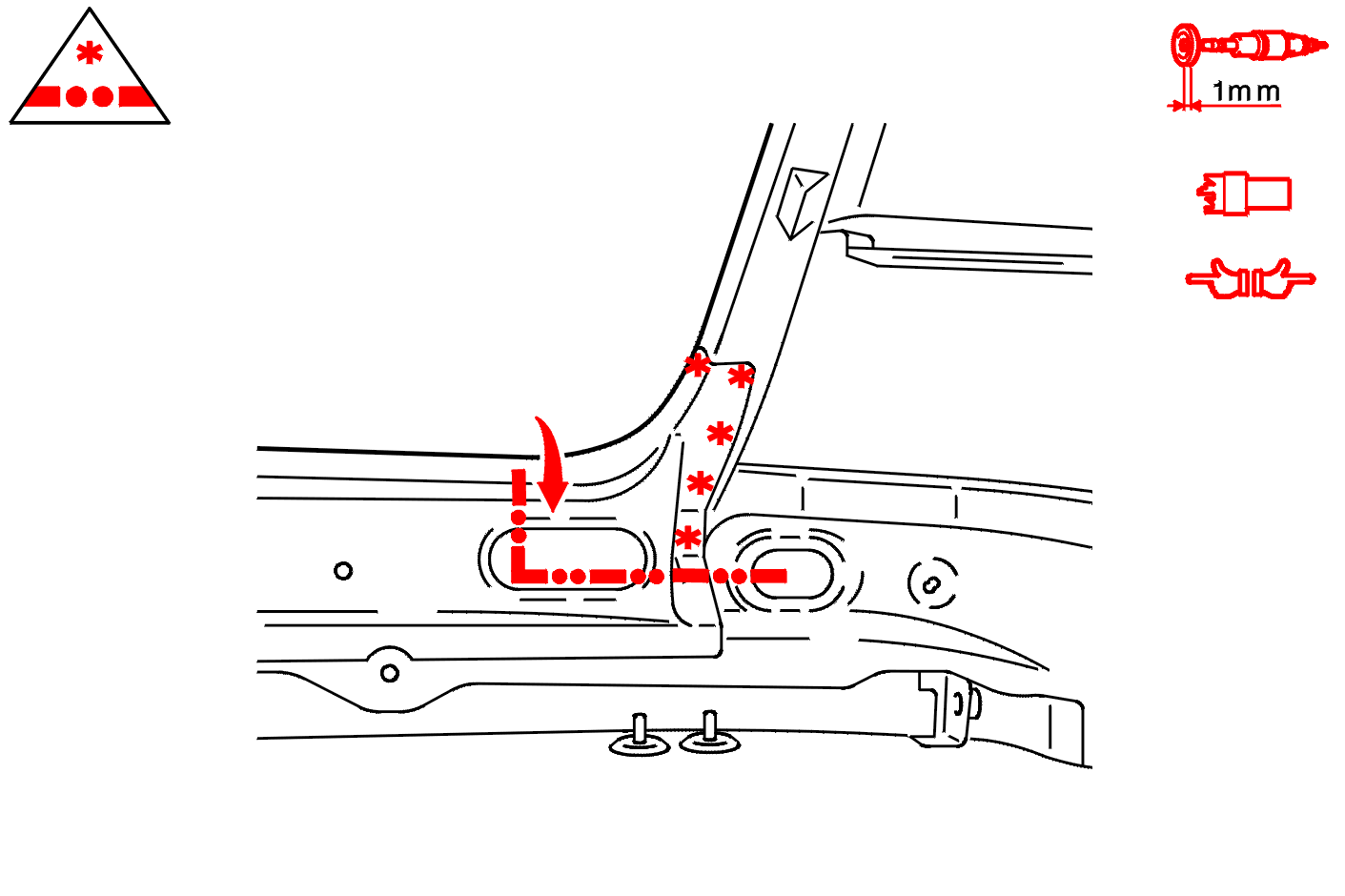

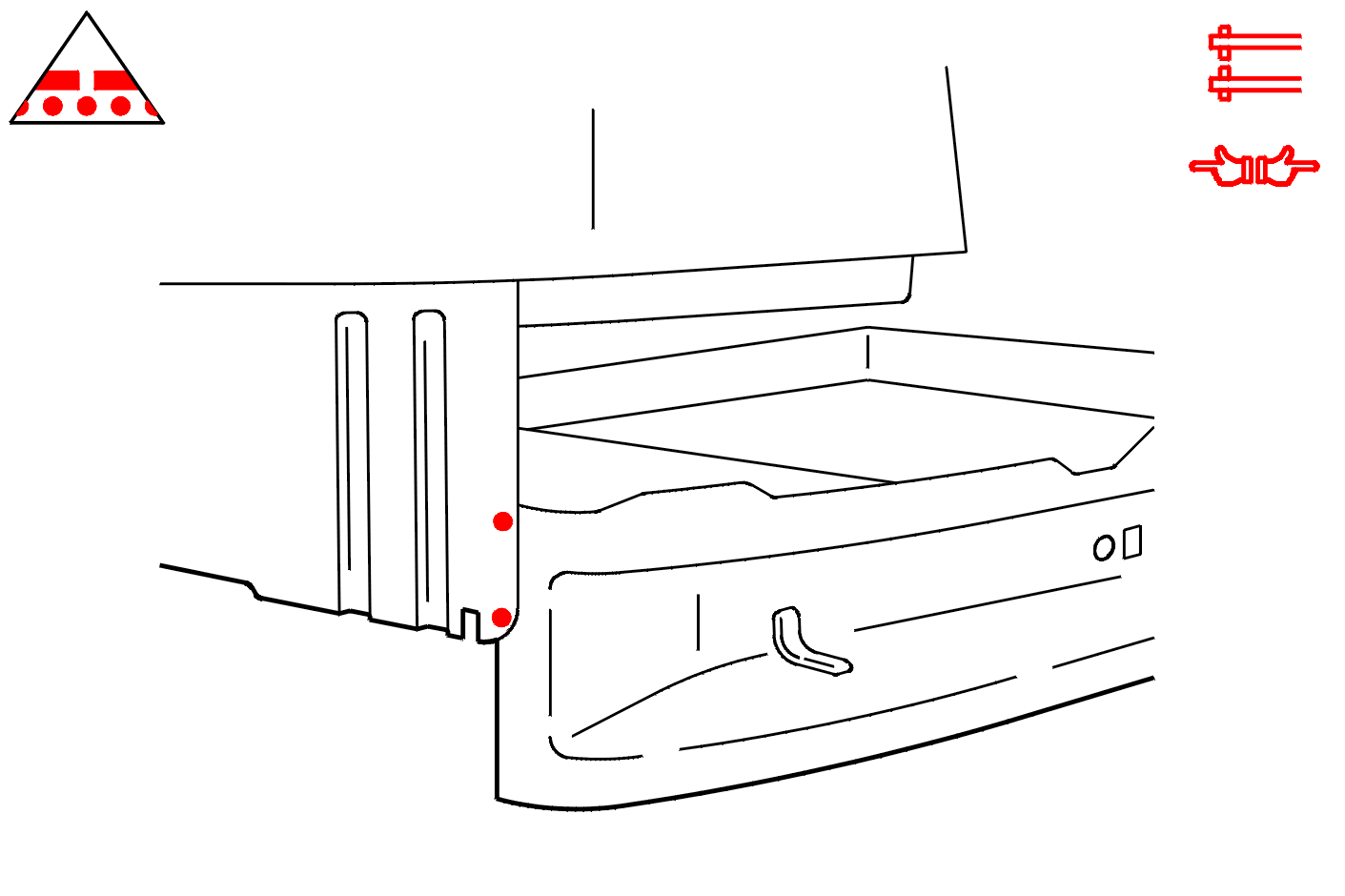

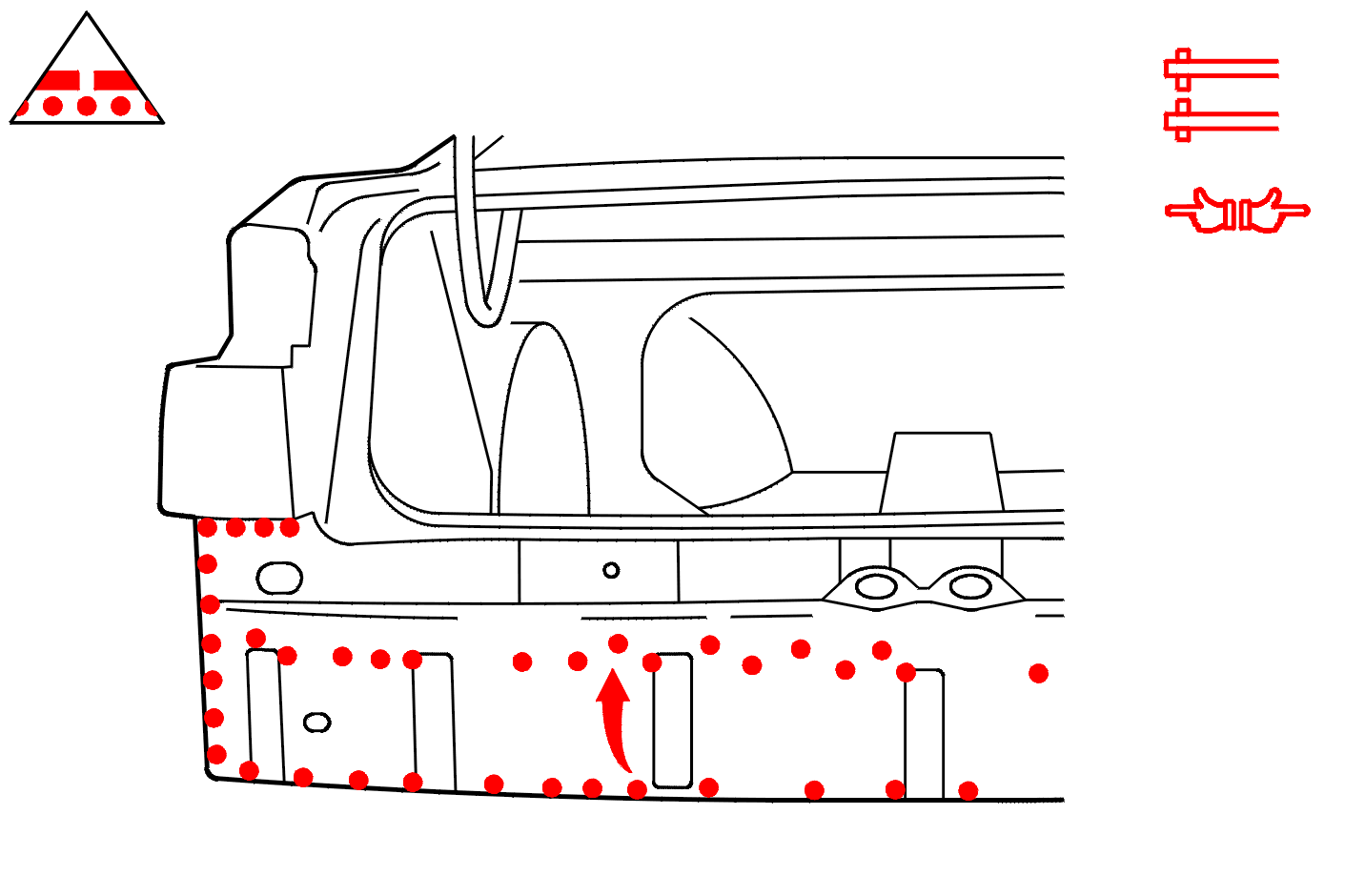

7 - HAKASTEN IRROTUS

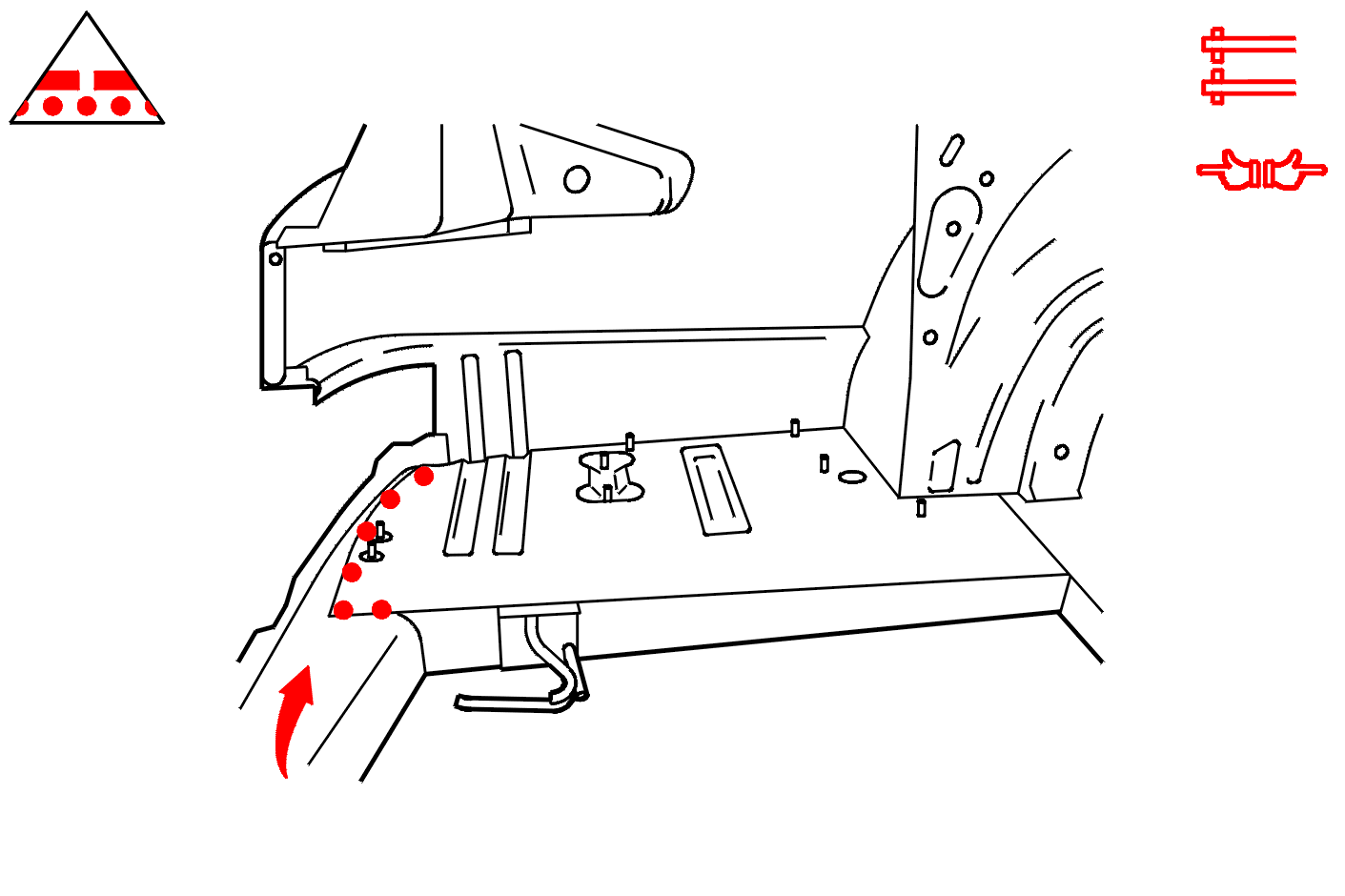

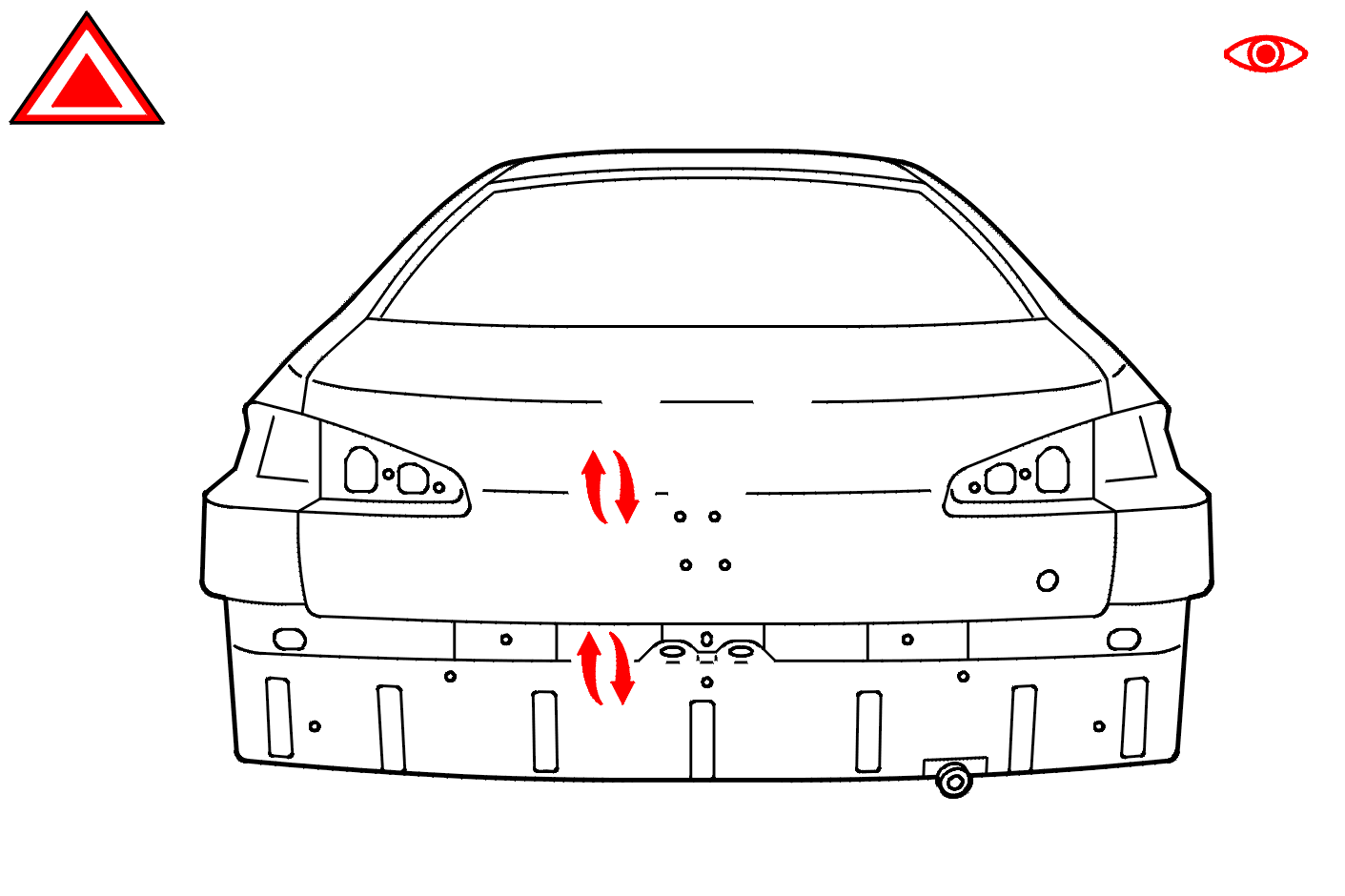

8 - SÄÄTÖ

[1] Takalokasuojien liitäntätyökalu .

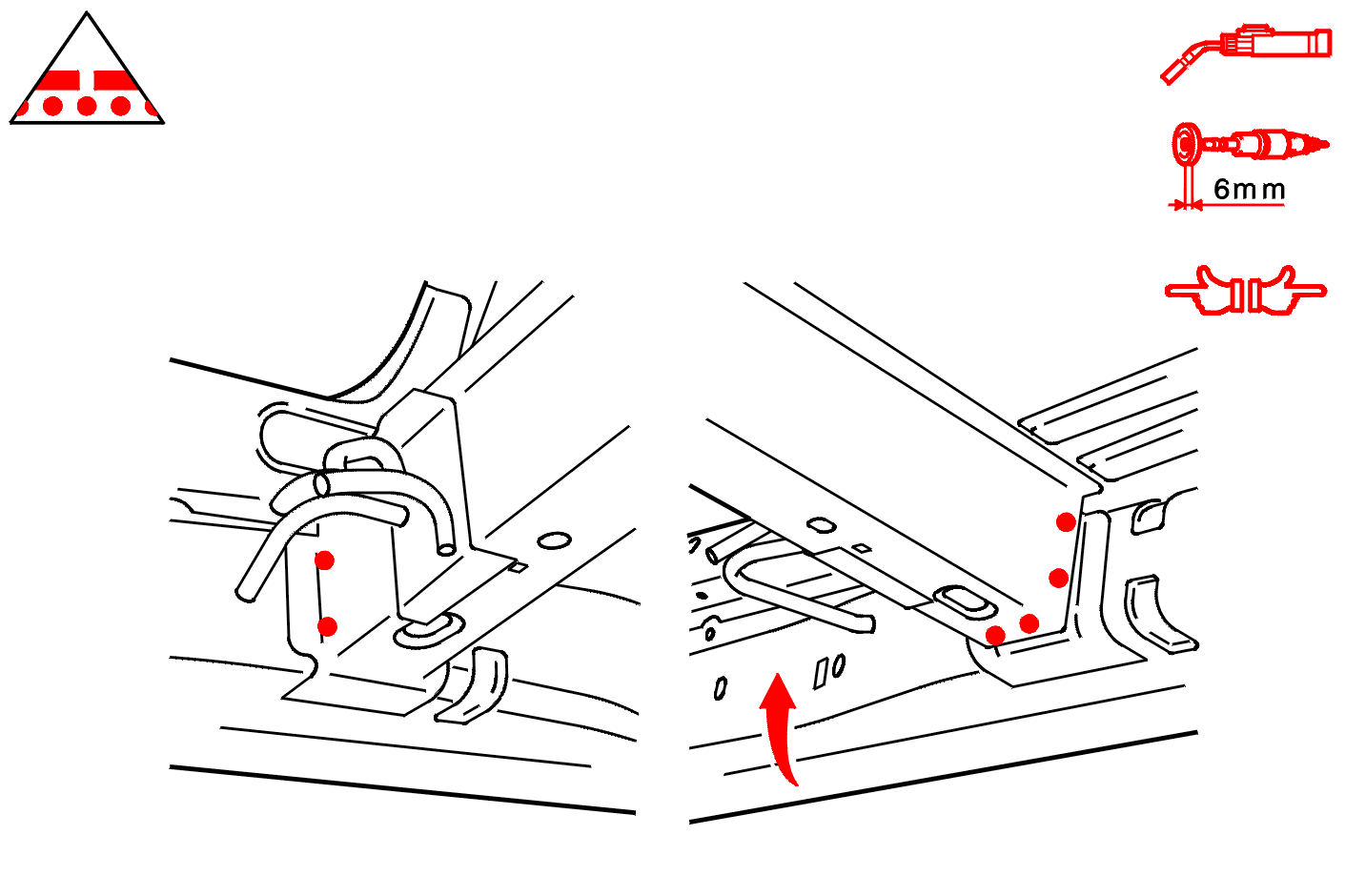

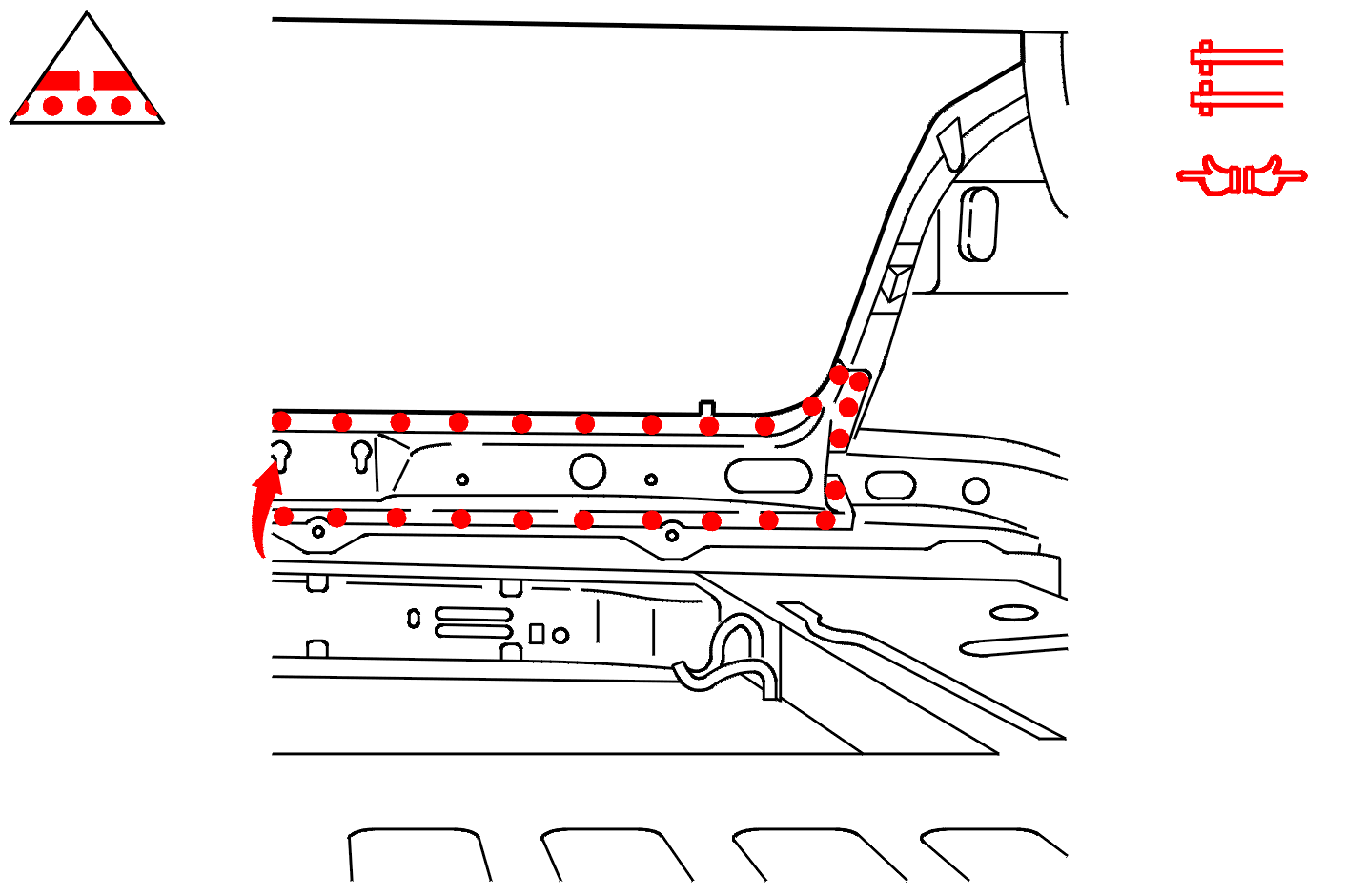

9 - HITSAUS

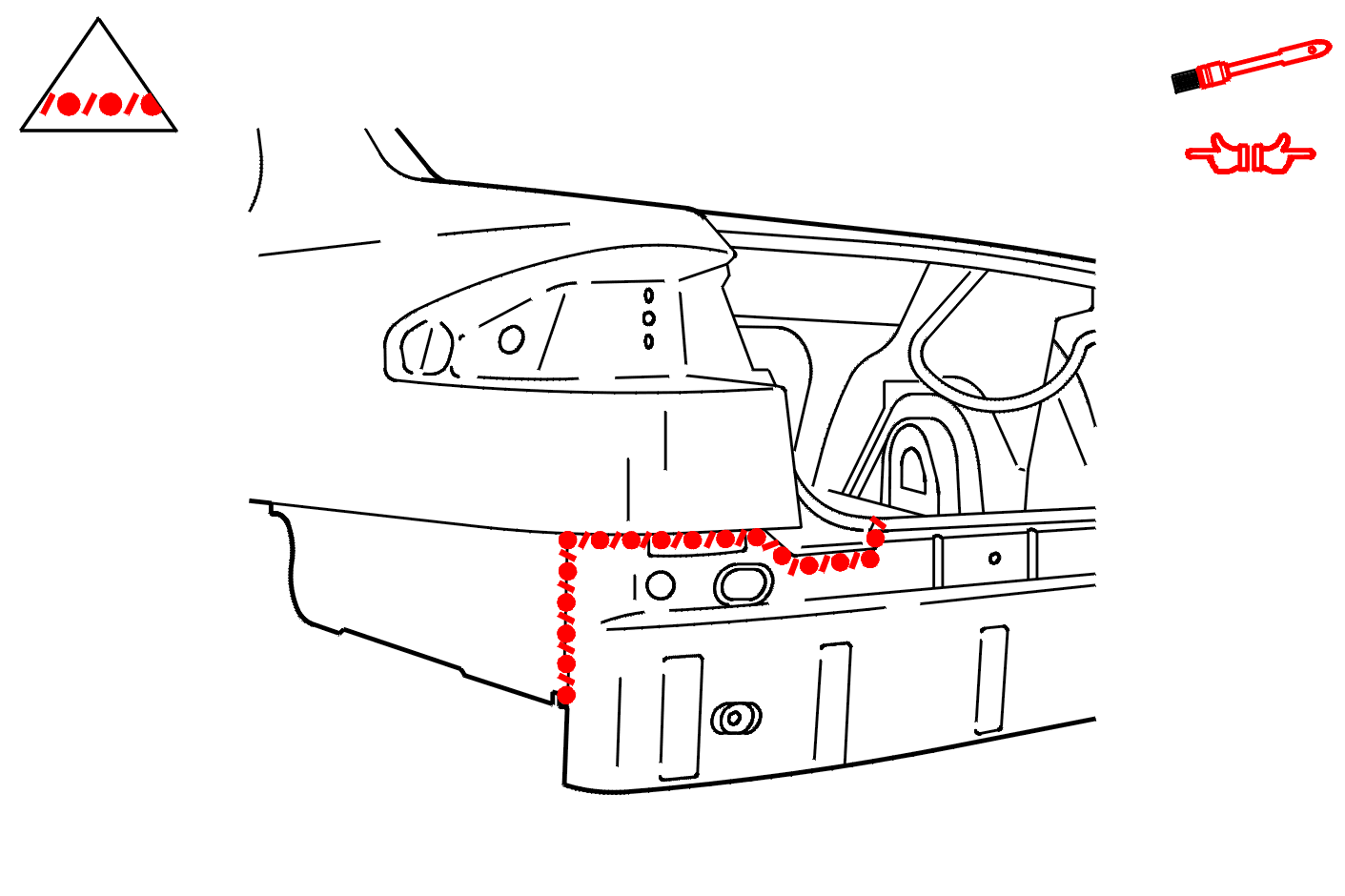

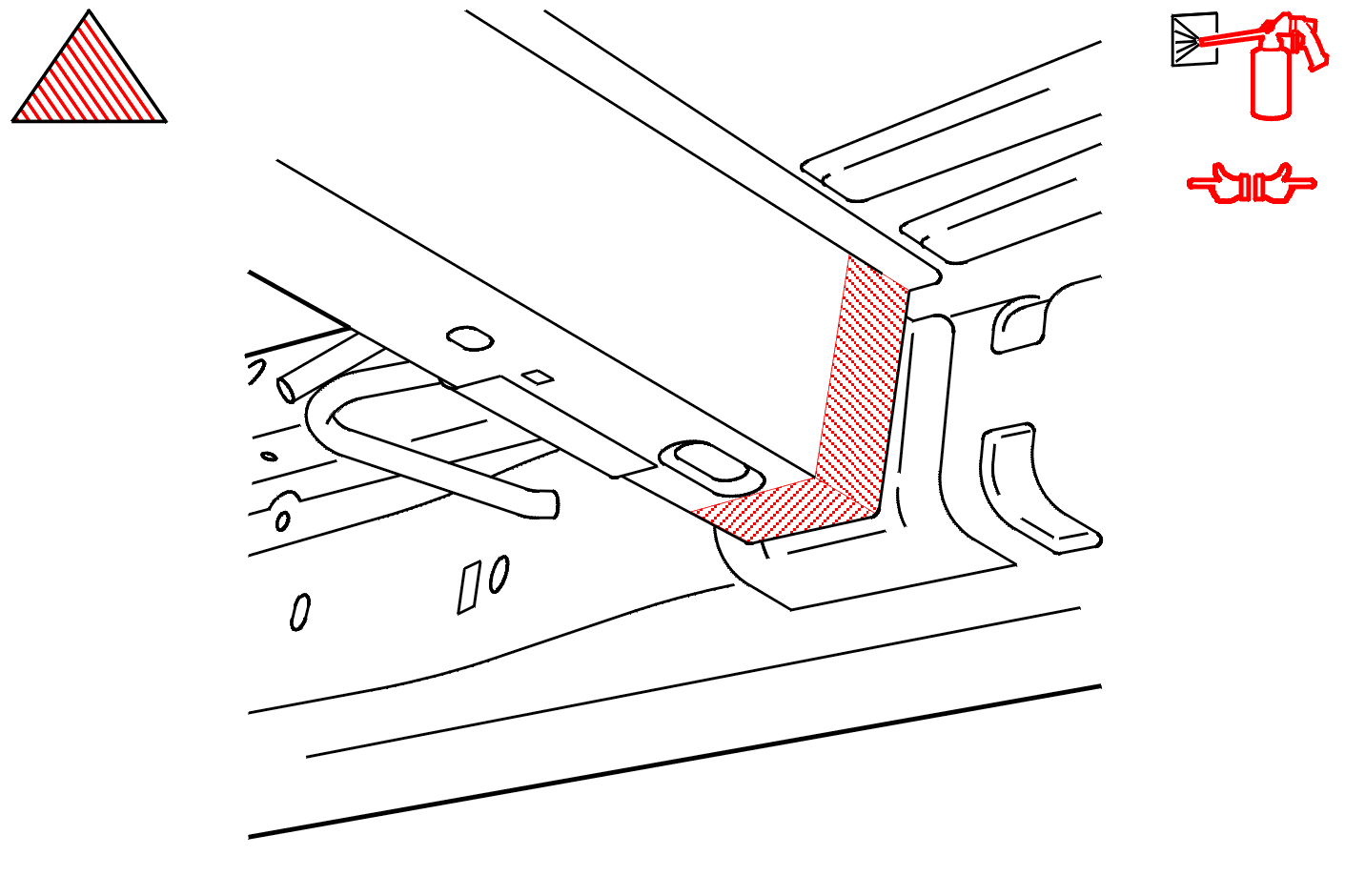

10 - TIIVIYS

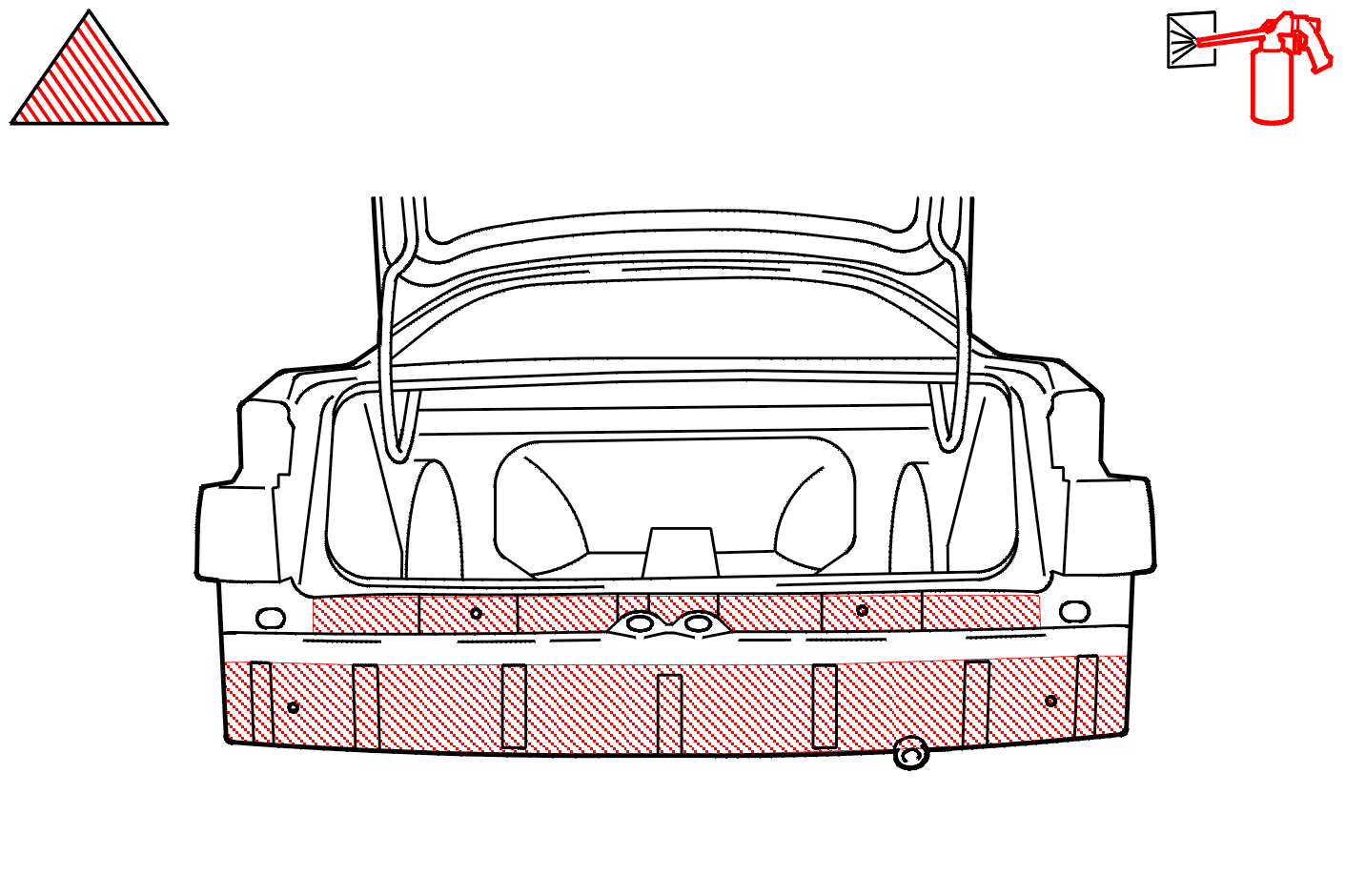

11 - SUOJAUS
