D4BP00A1 - 607

MONTERING LARM 607

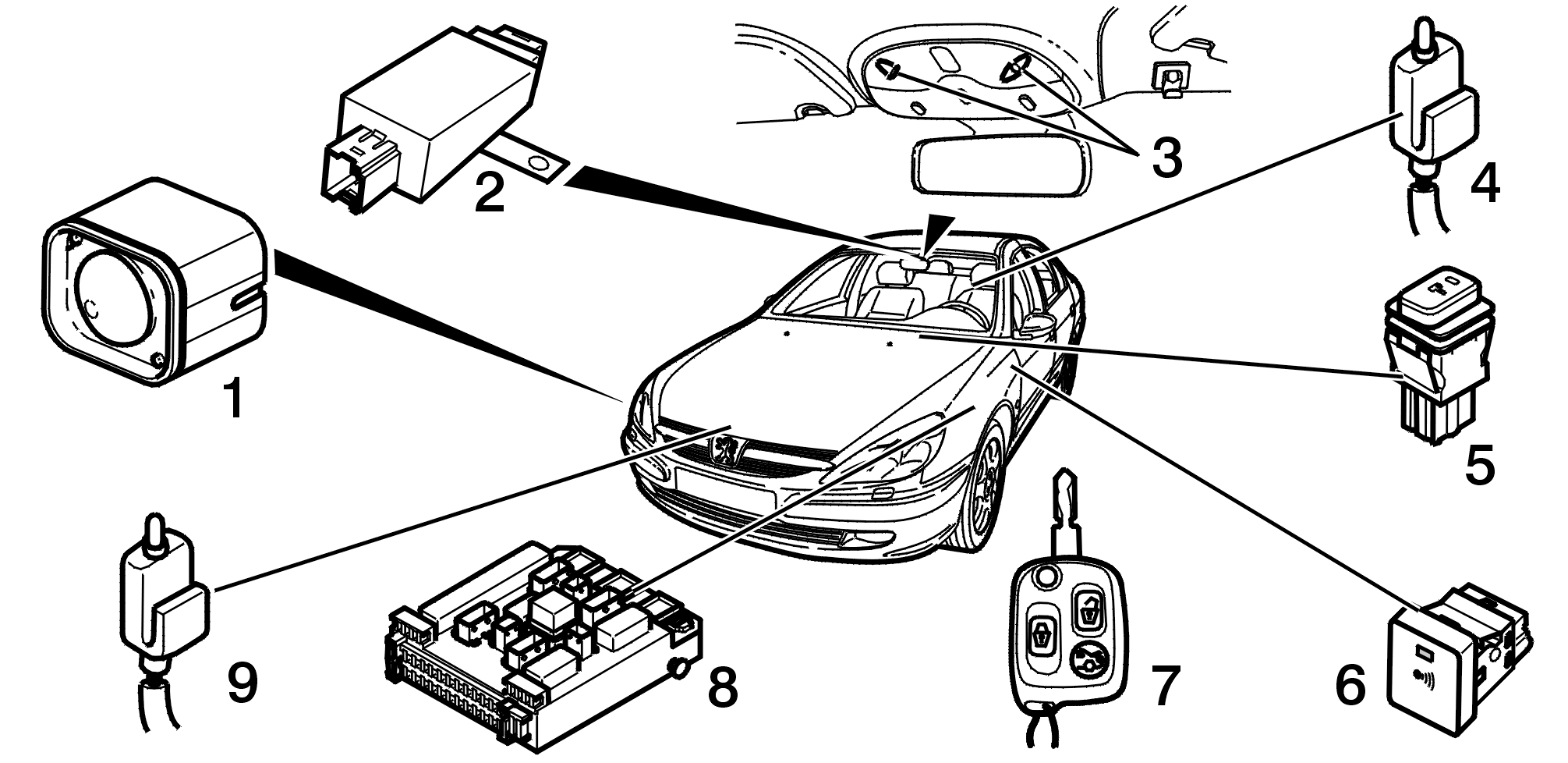

1 - PRESENTATION

(1) Larm .

(2) Kupéskydds enhet .

(3) Kupéskyddsgivare .

(4) Bagagerumskontakt .

(5) Lysdiod för visualisering .

(6) Kontakt till aktivering av kupéskydd .

(7) Högfrekvens fjärrkontroll .

(8) Intelligent styrbox (BSI) .

(9) Kontakt motorhuv .

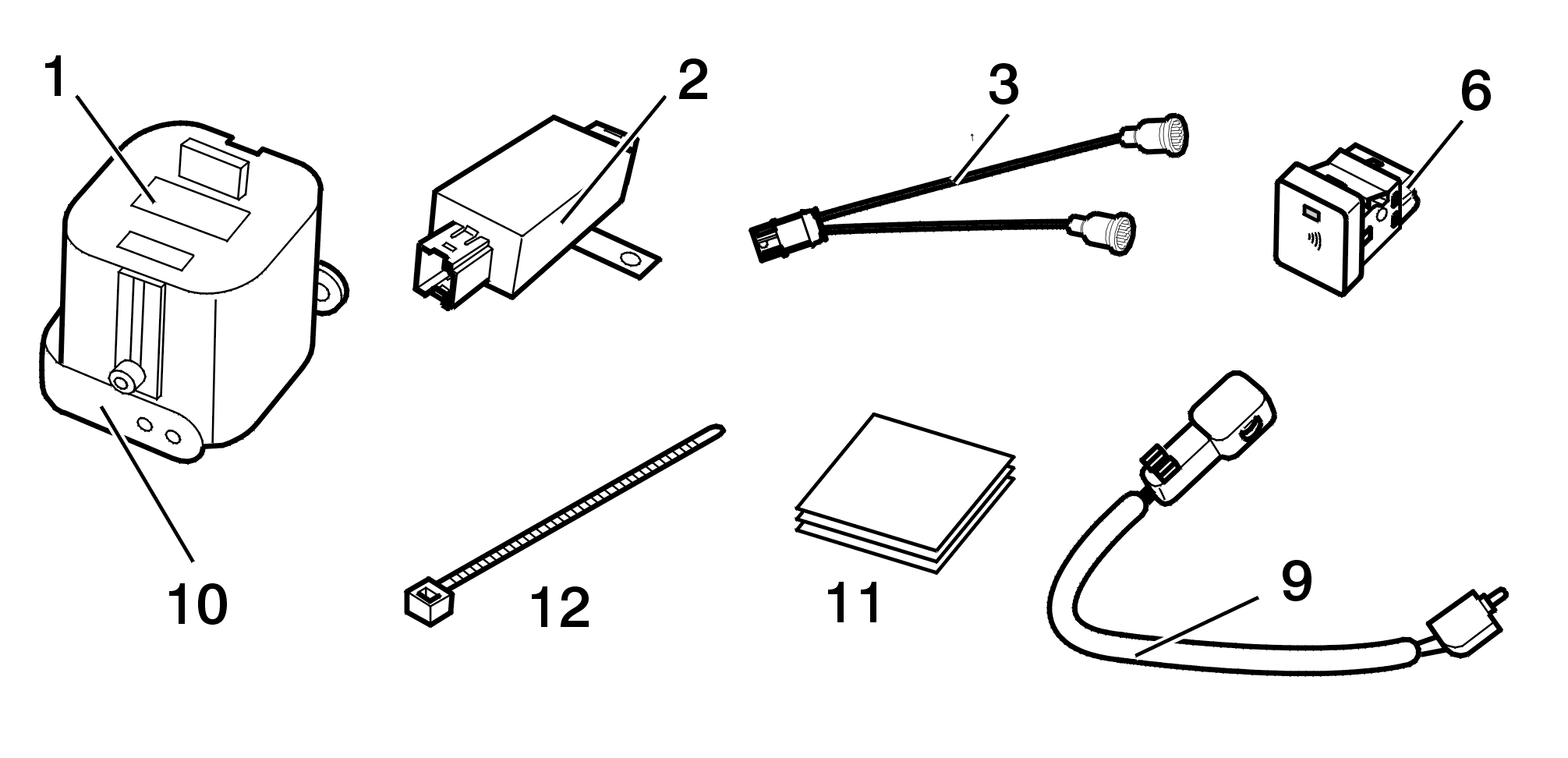

2 - SAMMANSÄTTNING PÅ ALARM MODULEN : DELNR. 9671.X6

OBSERVERA : delar, som ska beställas som supplement, beroende av utrustningsnivå och klädselns färg .

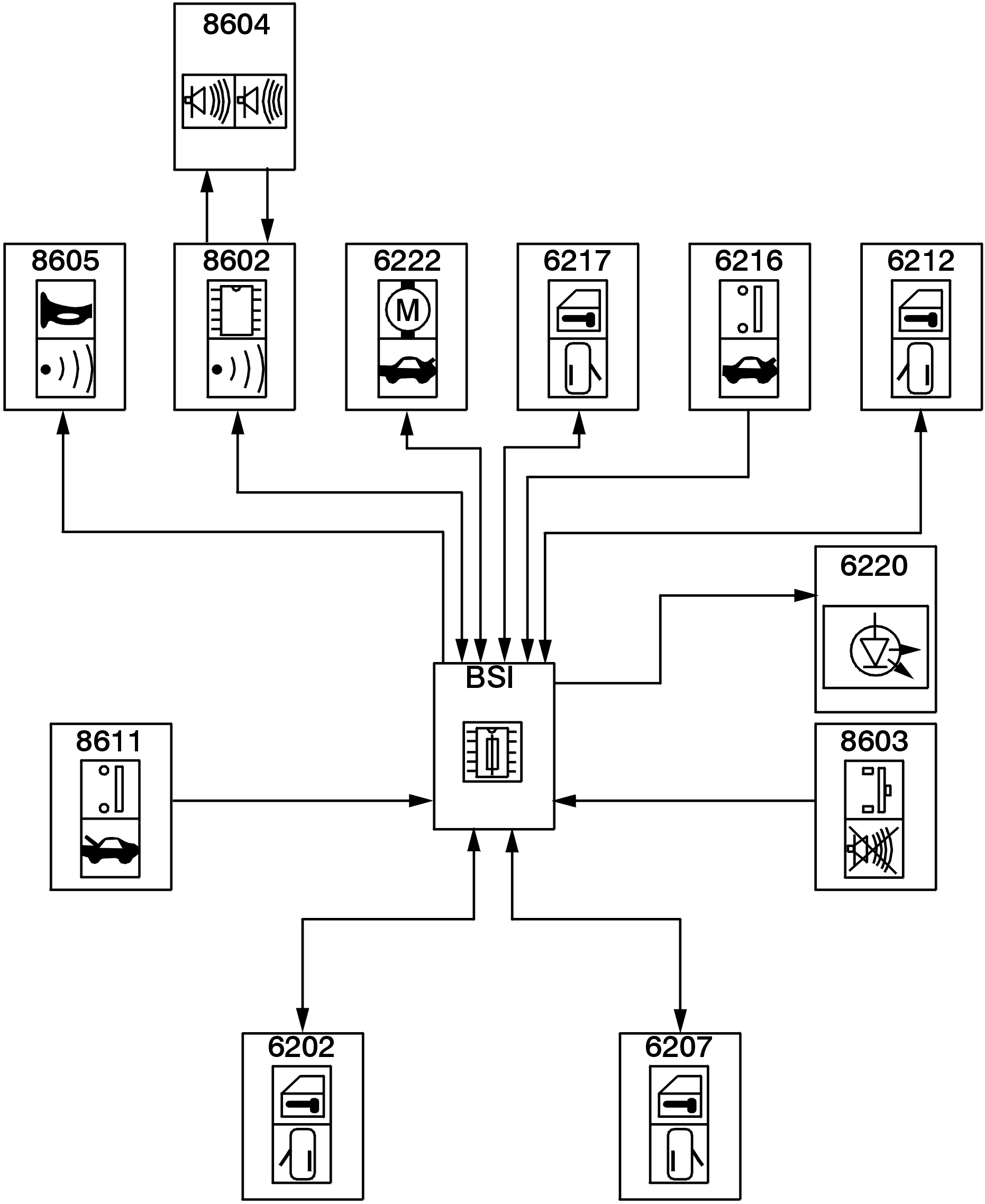

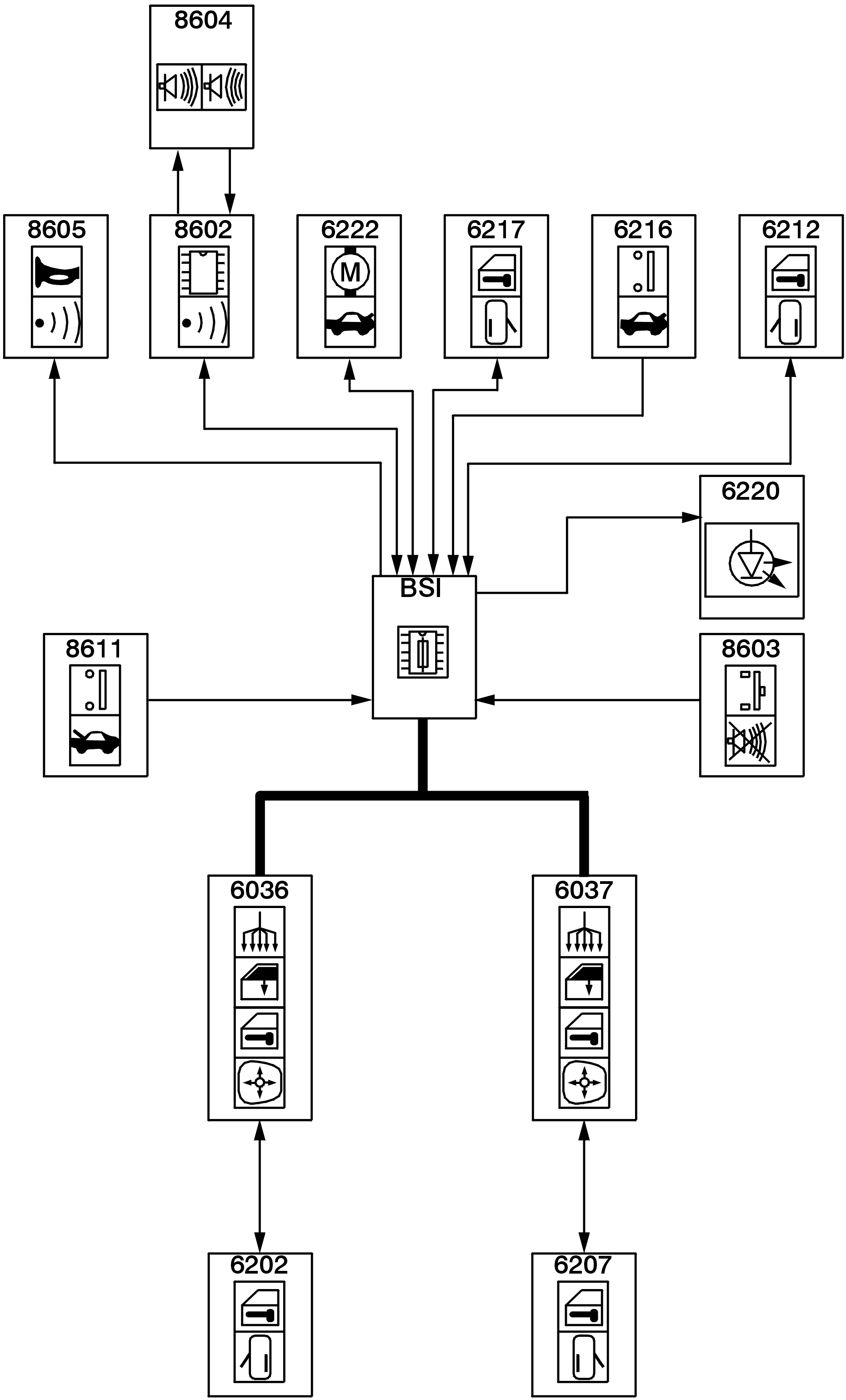

3 - PRINCIPSCHEMA

3 - 1 - LARM - BASIS MODELL

3 - 2 - LARM - LYX MODELL

4 - MONTERING

4 - 1 - IORDNINGSTÄLLANDE AV BILEN

Öppna motorhuven .

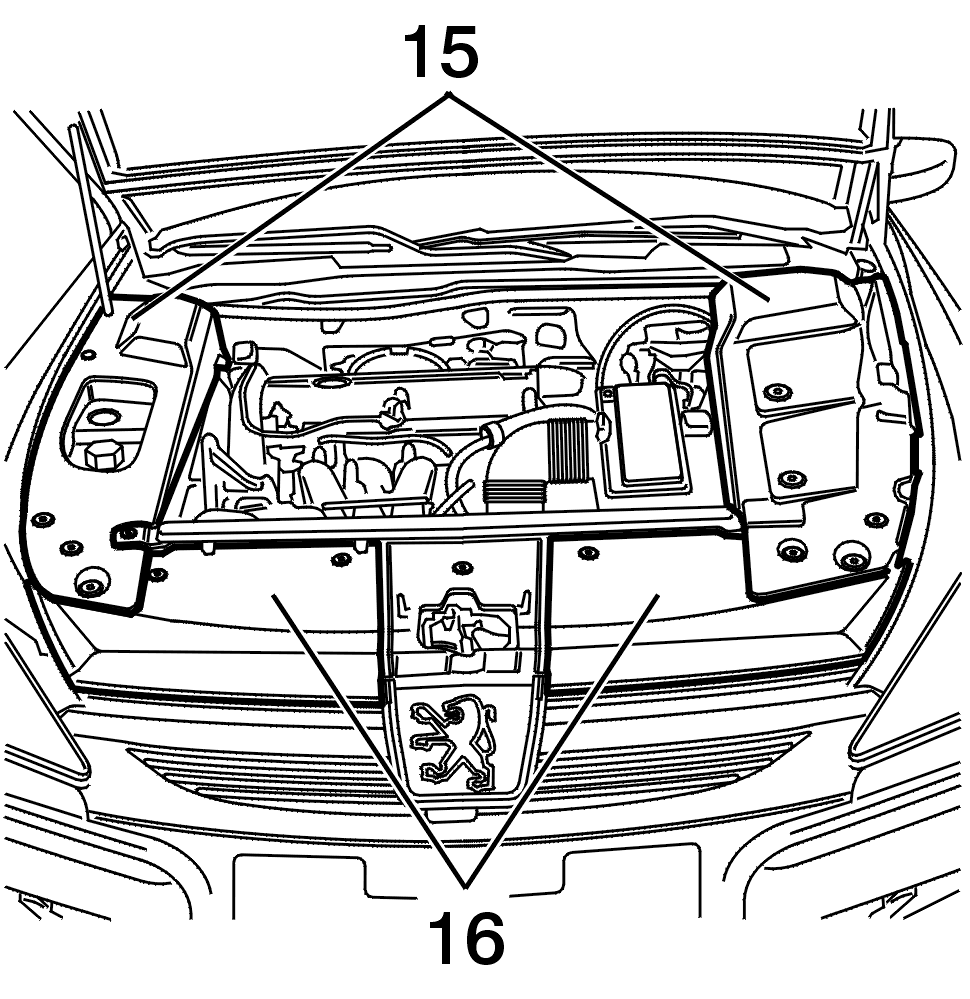

Demontera :

• fodralen(15)
• galler-delarna i den övre del av kylargrill(16)

Koppla ur batteriets + -pol .

Speciell detalj : Extra batteri .

Koppla ifrån batteriet (Frånslagen tändning) .

Batteriet ska bortkopplas :

• 1 minut(er) efter stängning av tändningen (motorfläktgruppen är ej i rörelse)
• 1minut(er) efter att motorfläktgruppen har stannat (om i rörelse)

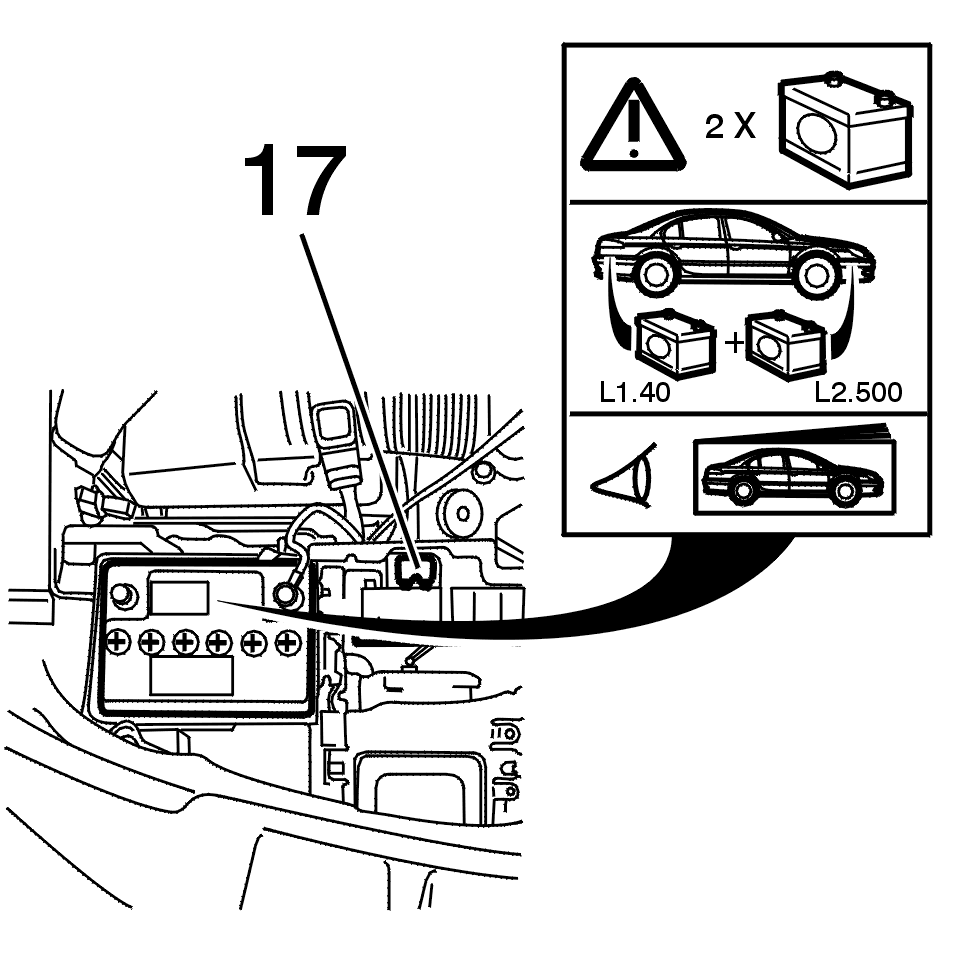

OBLIGATORISKT : demontera startbatteriet ; demontera säkring till elförsörjning(17) på extra batterie för att avbryta elförsörjningen .

4 - 2 - MONTERING AV SIREN(1)/ MOTORHUV KONTAKT(9)

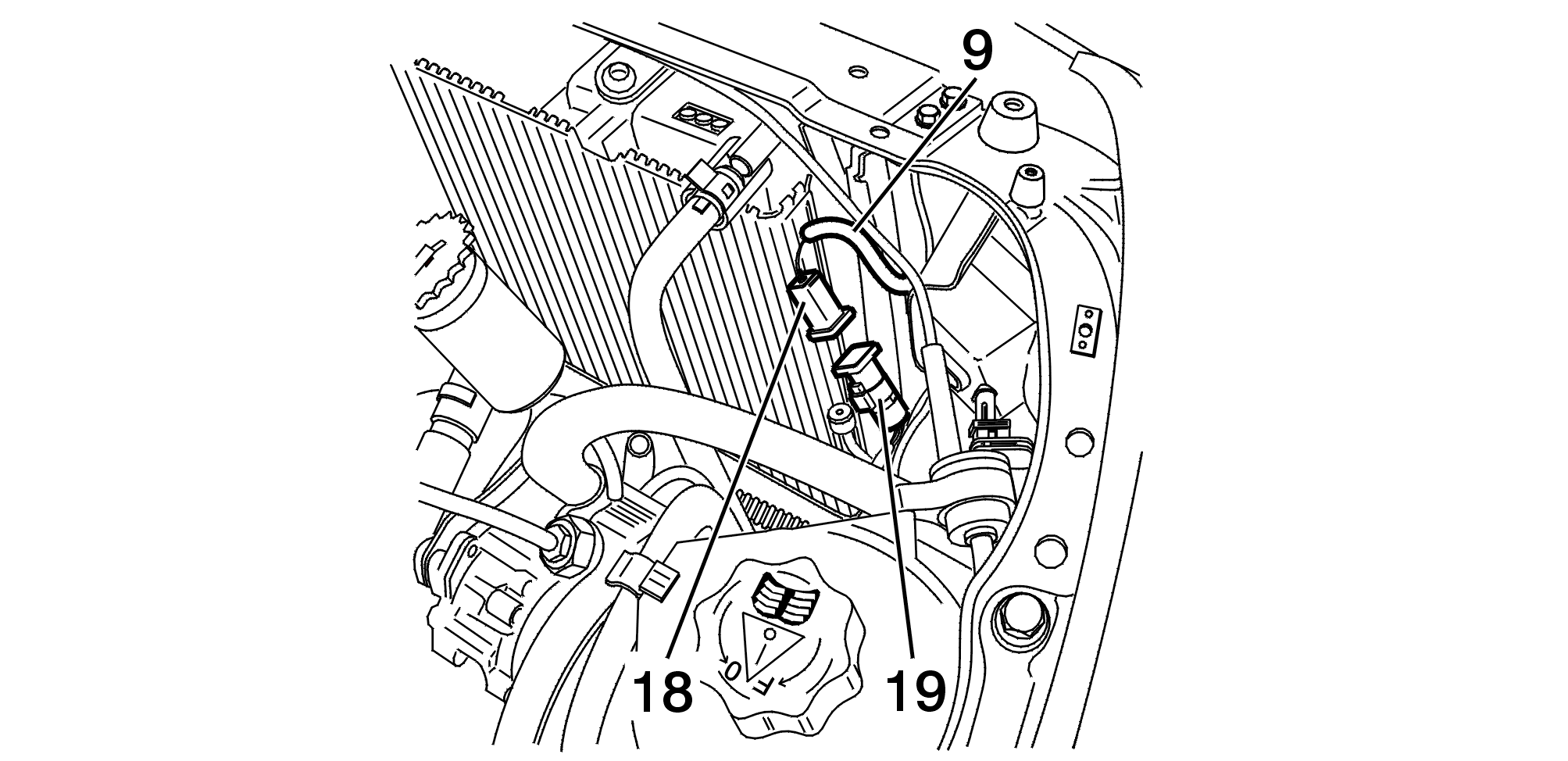

För motorhuv kontakten (9) mellan kylare och strålkastarekonsol .

Anslut kontakten(18) till motorhuvkontakten(9) med kontakten (19) som är förberett vid strålkastarekonsol .

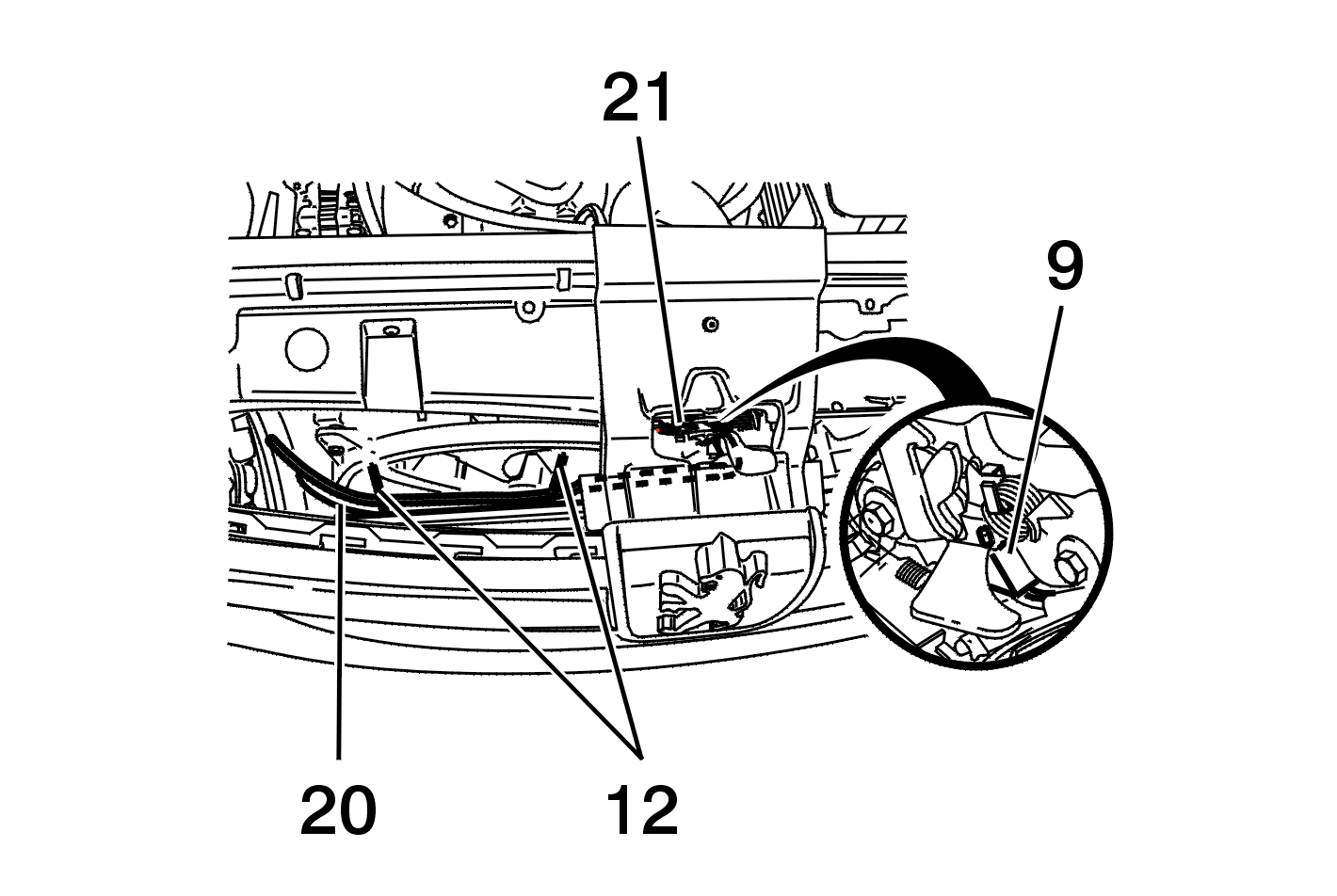

För motorhuv kontaktens ledning längs kylslangen till servostyrning(20) .

Kläm fast motorhuvens kontakt (9) på låset (21) .

Fäst motorhuv kontaktens ledning på röret med slangklämma(12) .

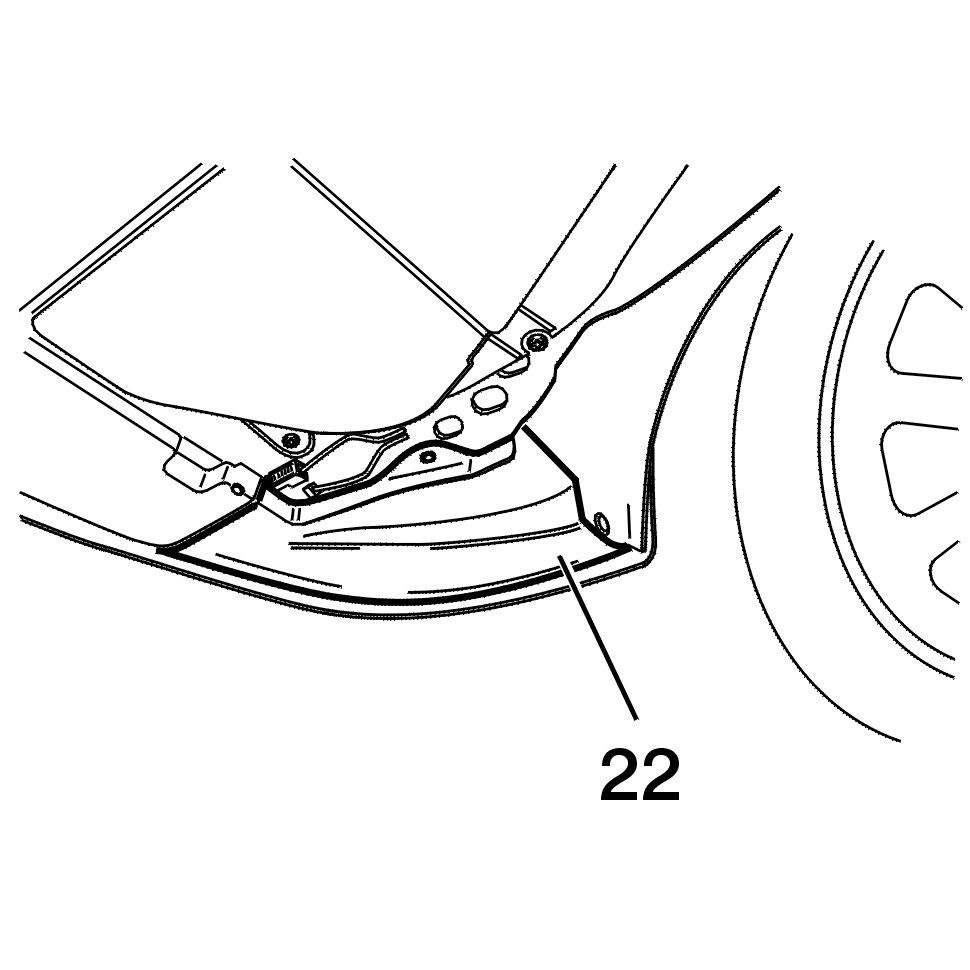

Demontera den främre vindavisare fram(22) (Höger sida) .

Haka av siren kontakten(23) som är förberett framme på hjulhuset .

Demontera muttern (24) för montering av skärm förstärkning .

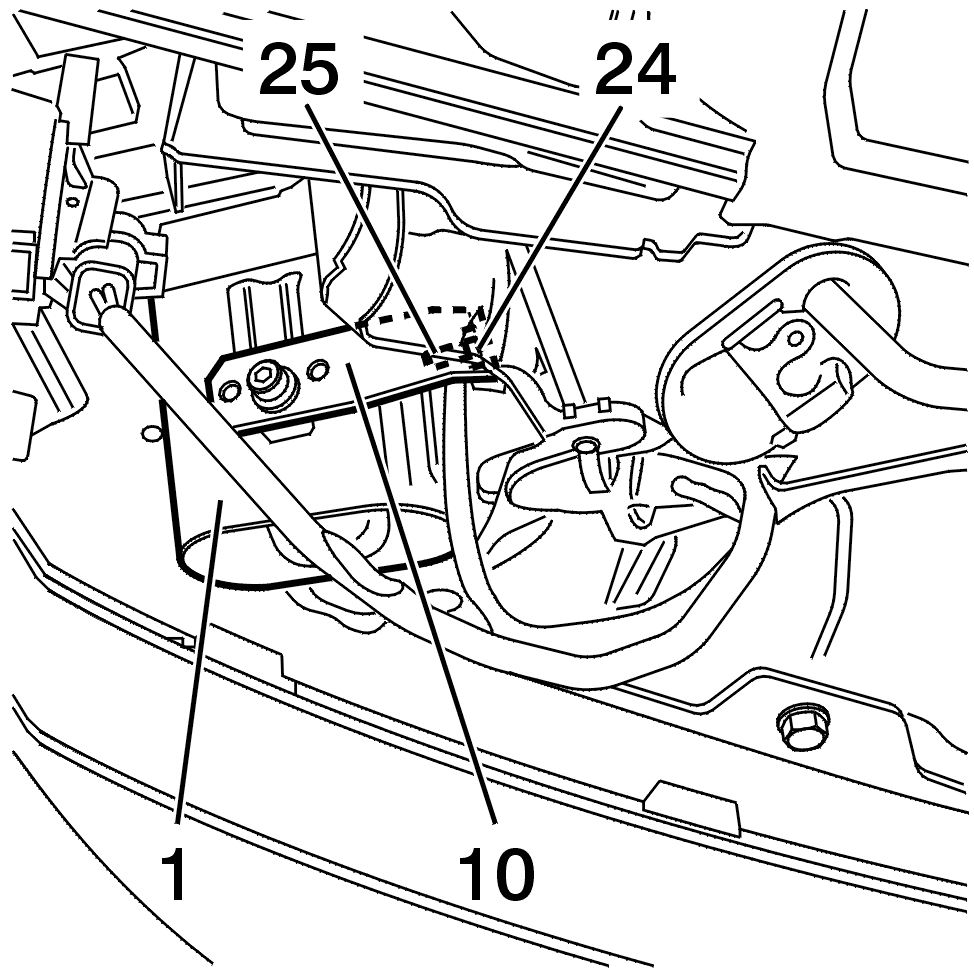

Sätt fast sirenens beslag(10) på bulten (25) till fäste för skärm förstärkningen med muttern(24) .

Anslut anslutningen (23) för sirenkabelhärvan till sirenen (1) .

Fäst sirenen (1) på fästdonet (10) .

4 - 3 - MONTERING AV KUPÉSKYDDENHETEN(2)/KUPÉSKYDD GIVARE(3)

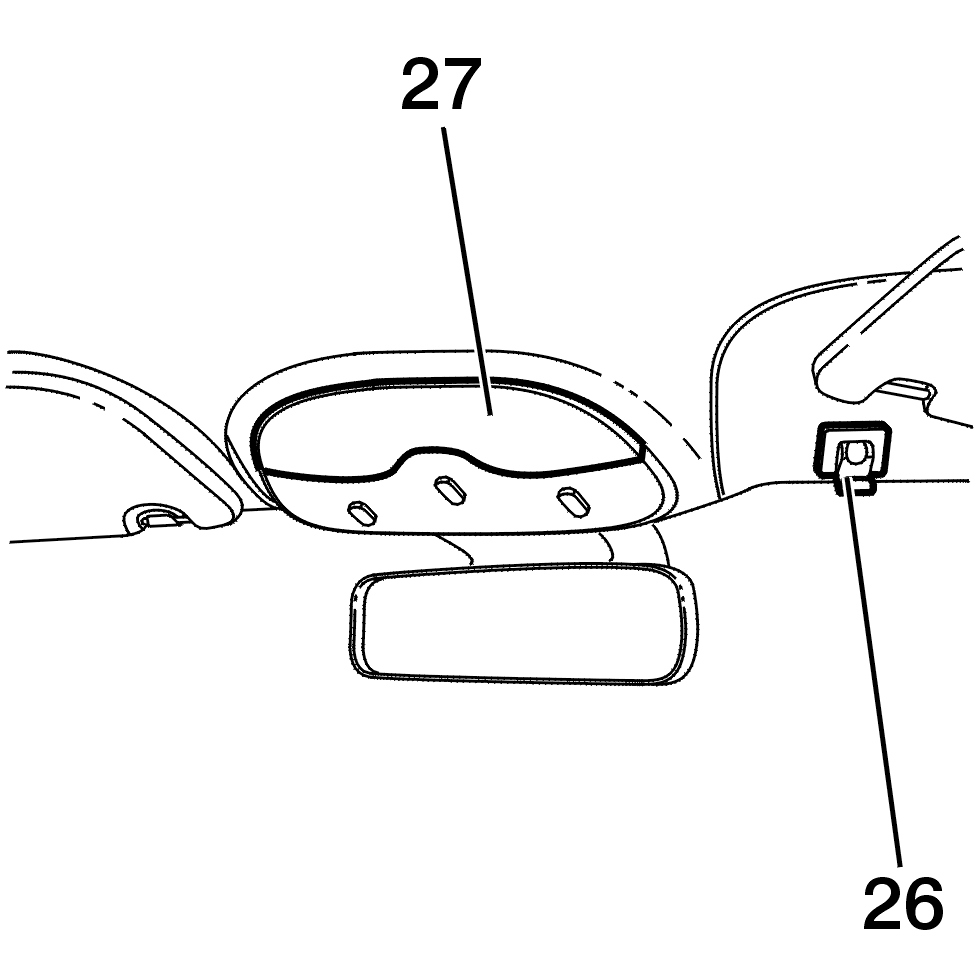

Demontera höger krok till solskydd(26) .

Med en skruvmejse demontera konsolens skärm(27) .

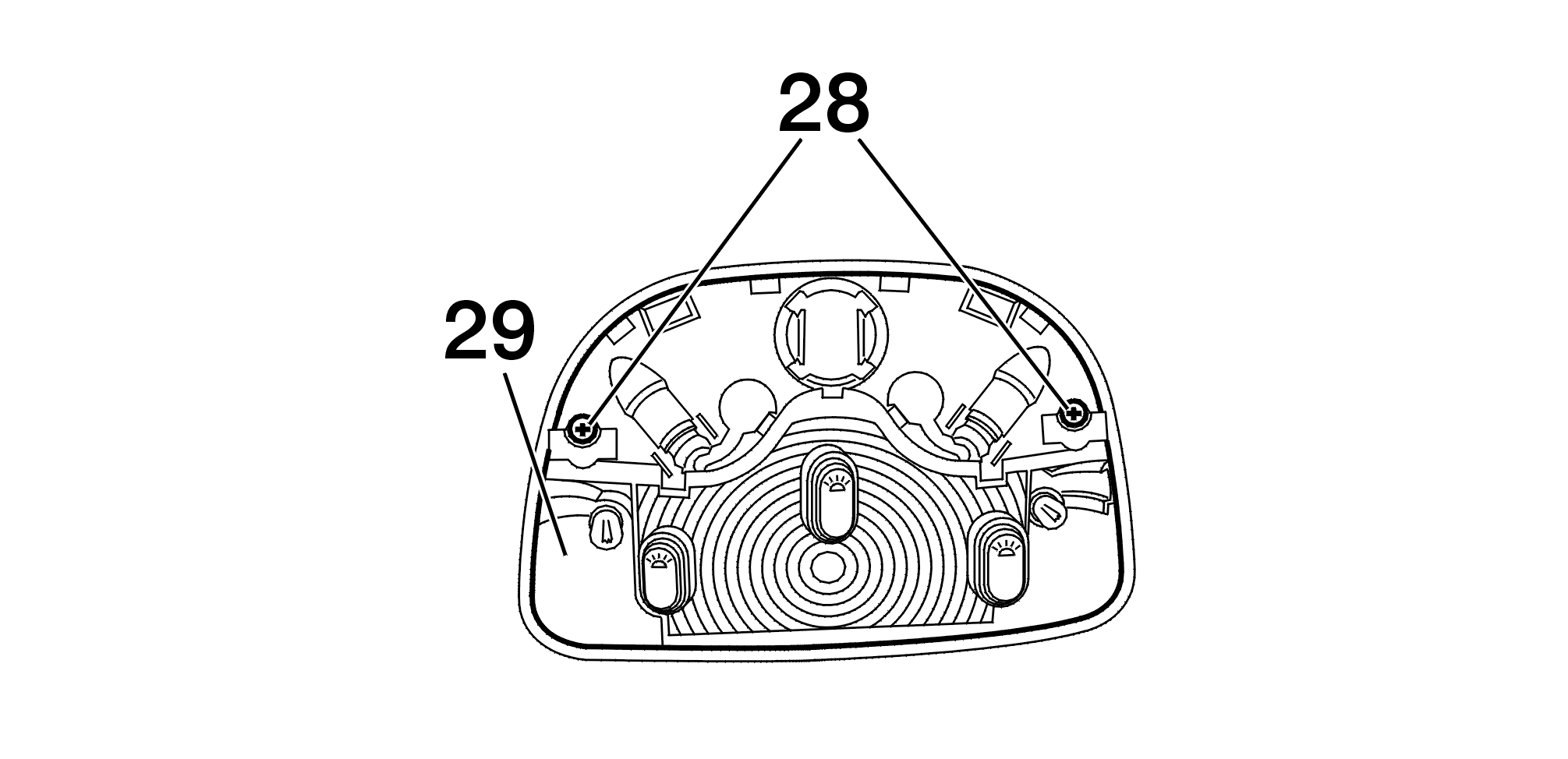

Demontera fästena (28) i takkonsolen(29) .

Frigör takkonsolen .

Koppla från anslutningarna .

Speciell detalj : Biltelefon :

• ta loss mikrofonen frän takkonsolen

Demontera takkonsolen .

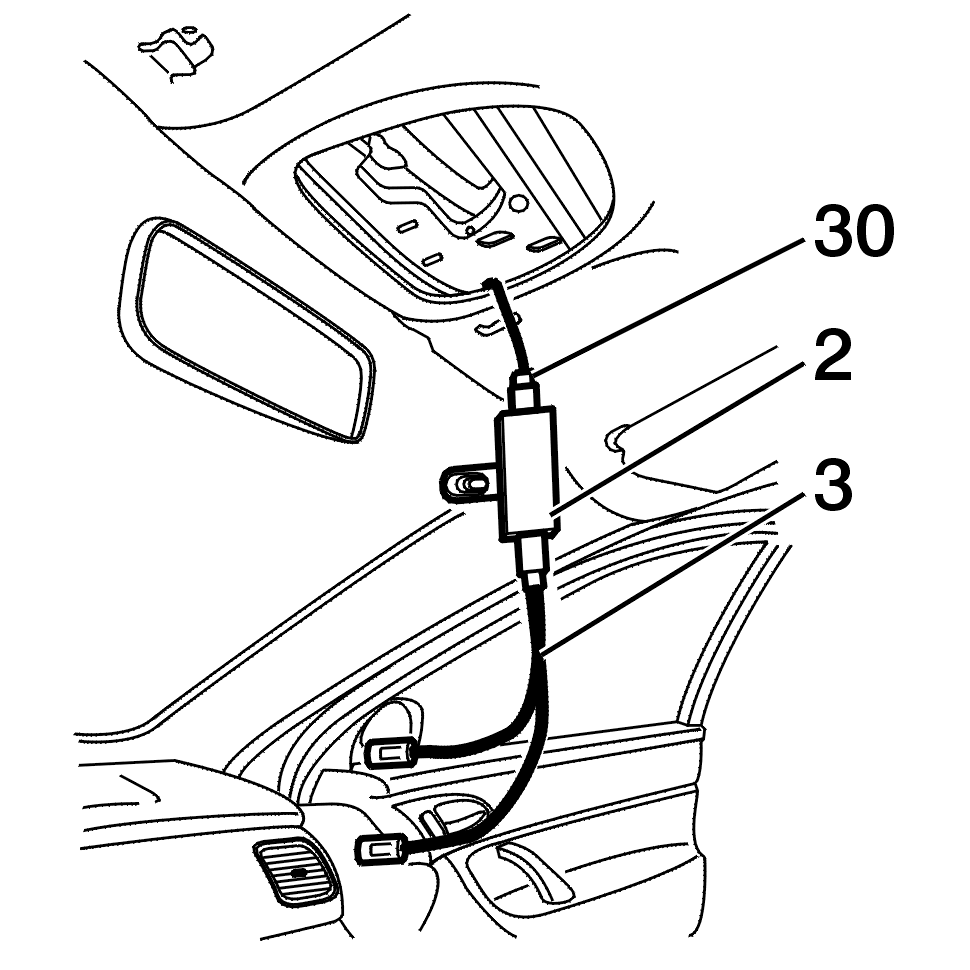

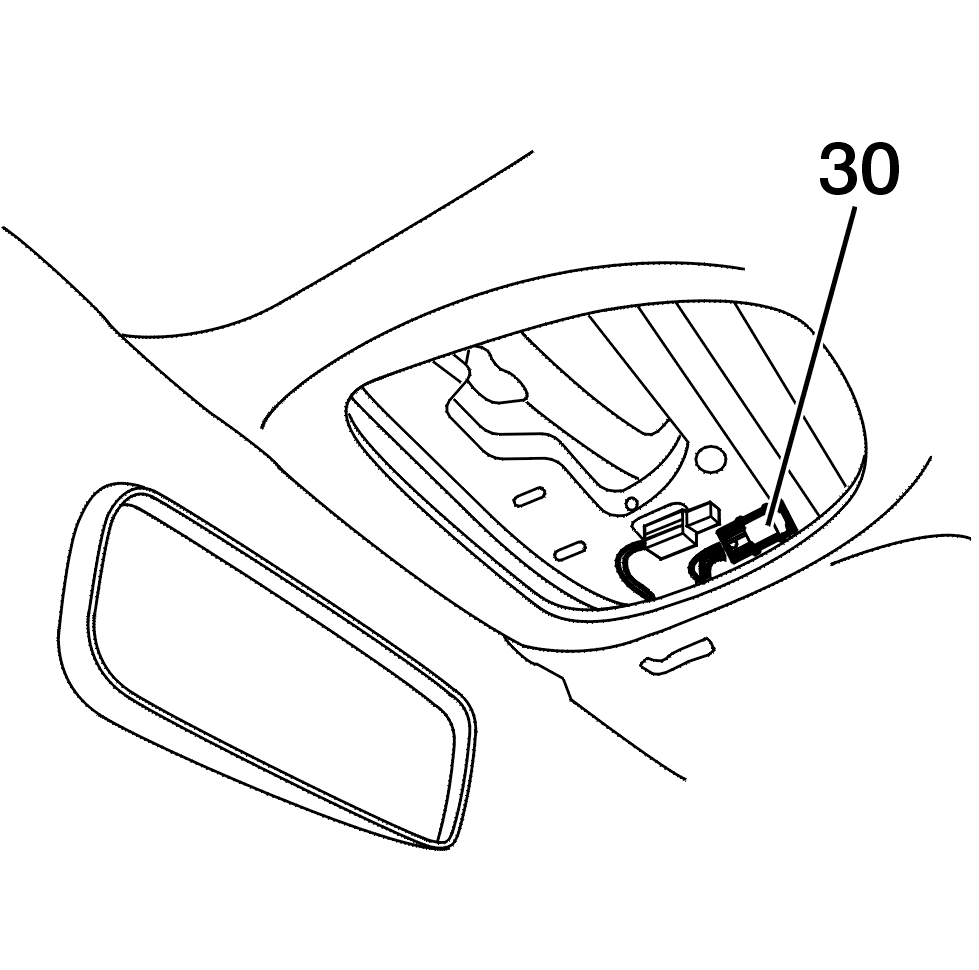

Lossa det svarta 6 polade kontakten(30) på kupéskyddenheten som är förberett på övre taktravers .

Anslut :

• kontakten(30) till kupéskyddenheten(2)
• kupéskydd givarna till modulet(3)

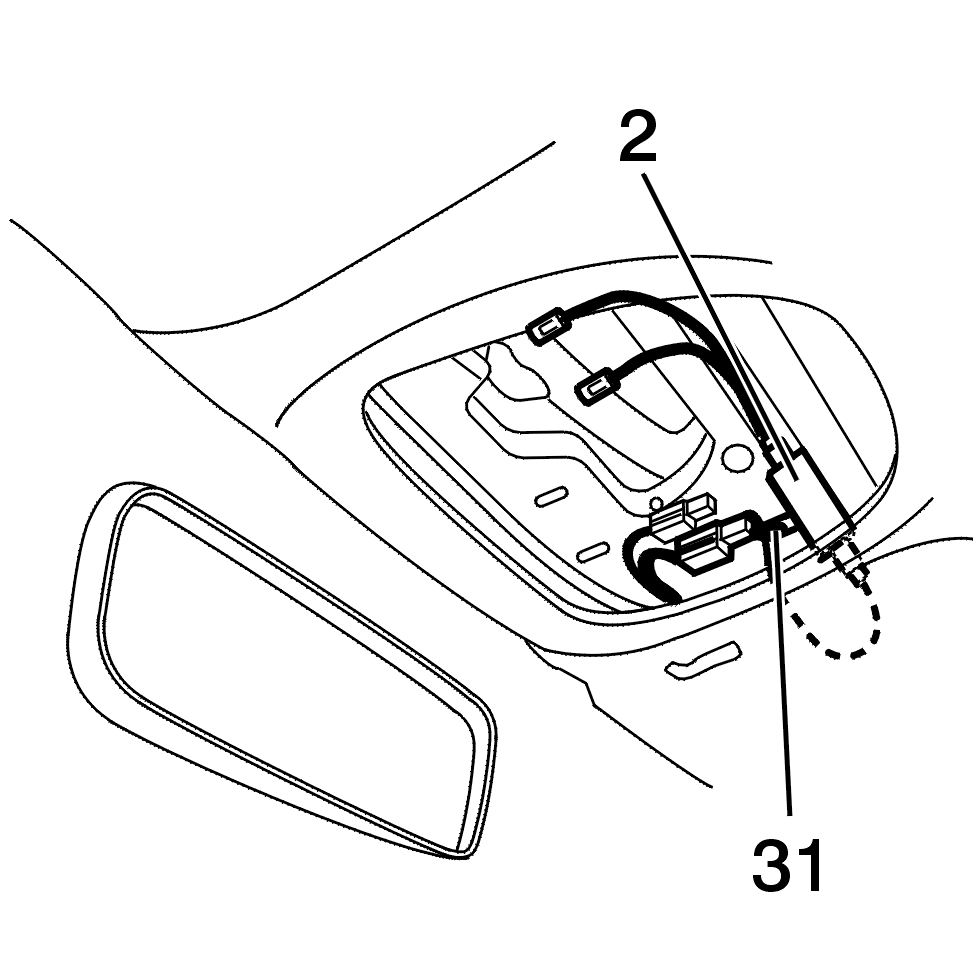

Sätt fast kupéskyddenheten(2) i det avlånga hålet(31) på den översta taktravers .

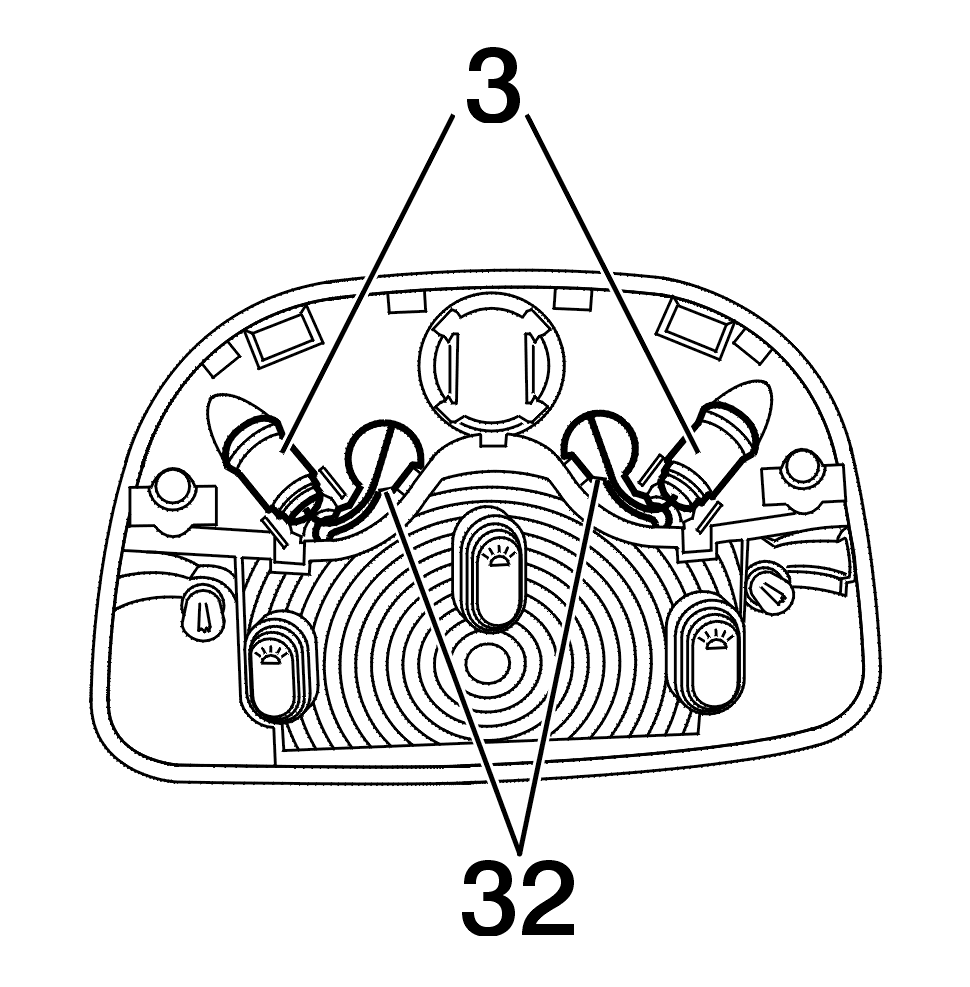

För kupéskuddenheten(3) in i öppningarna(32) .

Sätt fast givare till kupéskydd .

Anslut åter anslutningarna .

Speciell detalj : Biltelefon :

• sätt fast mikrofonen till takkonsolen

Montera :

• takkonsolen (29)

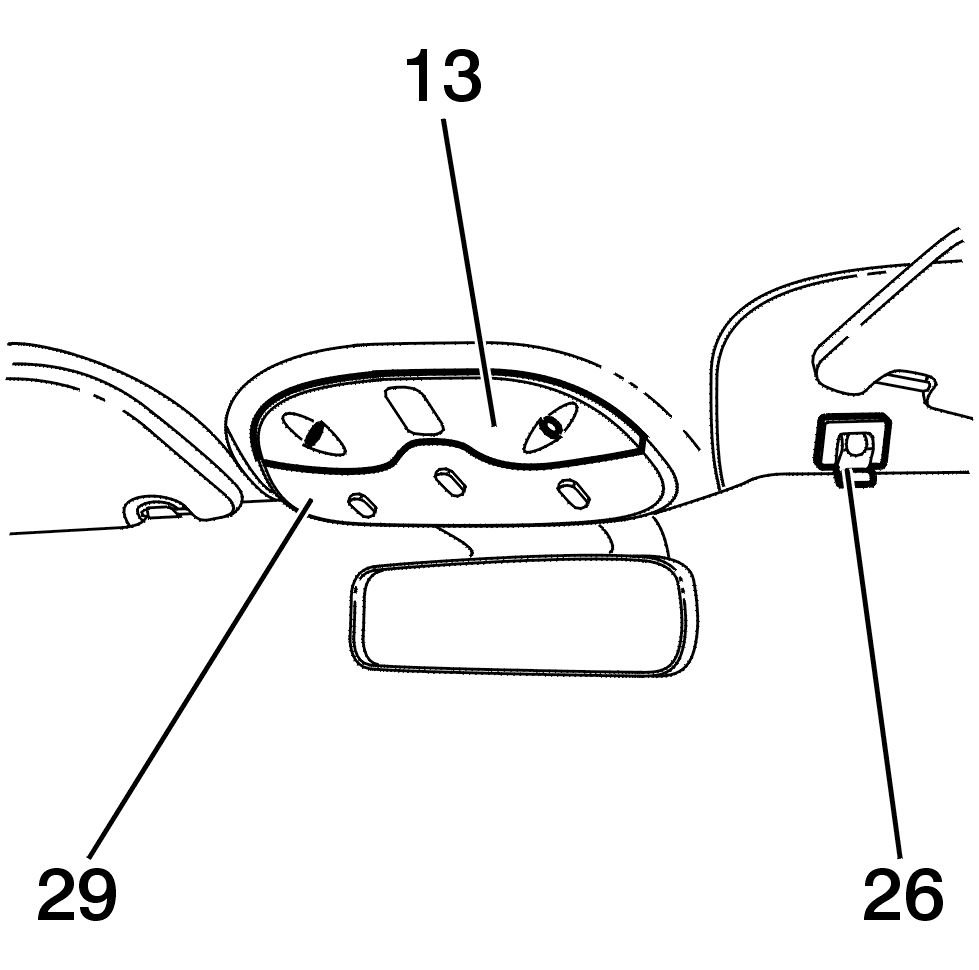

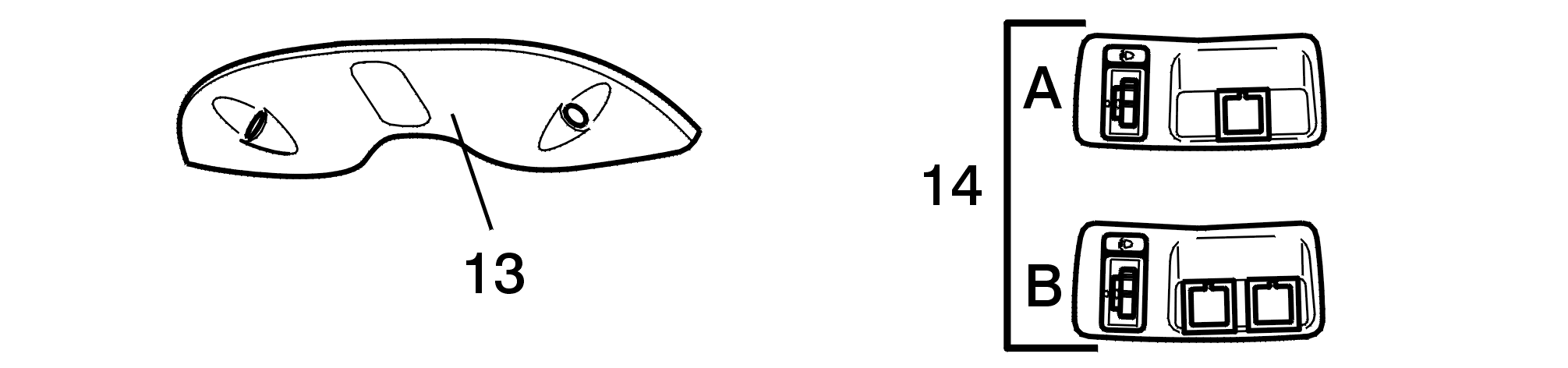

• BYT DET URSPRUNGLIGA SKYDD ((27)) MED ETT TAKKONSOL GALLER MED HÅL ((13)) SÄRSKILD TILL ALARM
• höger krok till solskydd(26)

4 - 4 - MONTERING AV KUPÉSKYDDS KONTAKTEN(6)

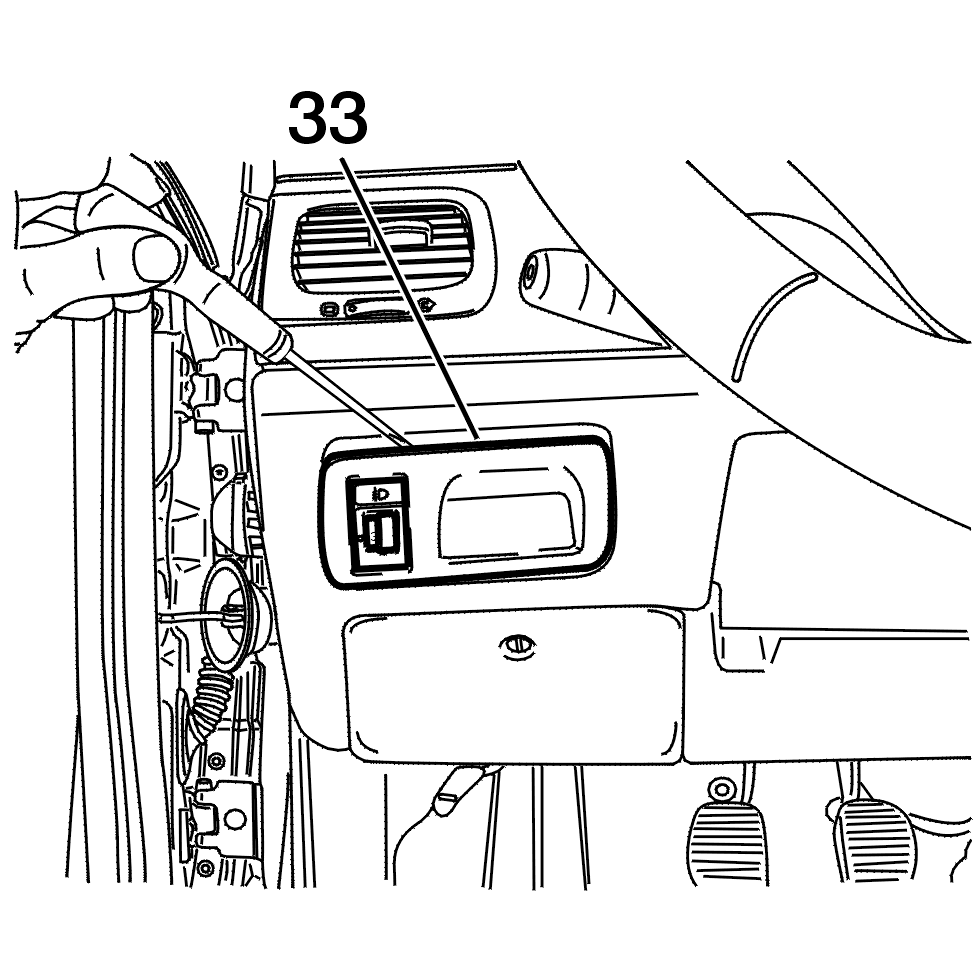

Haka av förvaringsfack eller hållare till kontakt(33) (Beroende på utrustning) .

Koppla från anslutningarna .

Demontera :

• manöverorgan
• förvaringsfack eller hållare till kontakt(33)

BYT FÖRVARINGSFACK ELLER HÅLLARE TILL STRÖMBRYTARE ((33)) MED STRÖMBRYTARE ((14A)) ELLER ((14B)) (Beroende på utrustning) .

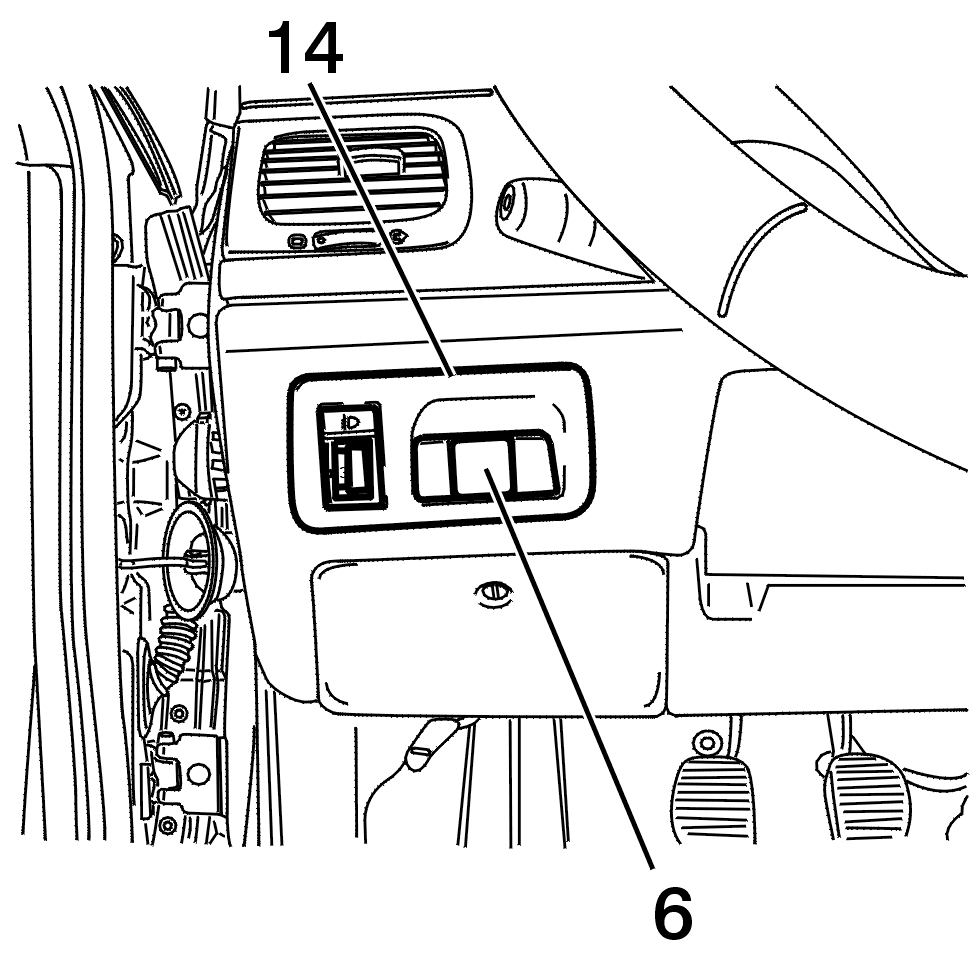

Montera kupéskyddskontakten(6), som levereras med produkten, på hållare(14) .

Återmontera reglage .

Koppla i anslutningarna .

Haka på hållare(14) .

5 - INITIALISERING : VERKTYG DIAG 2000

OBLIGATORISKT : bilen ska konfigureras efter monteringen, så att alarmen fungerar .

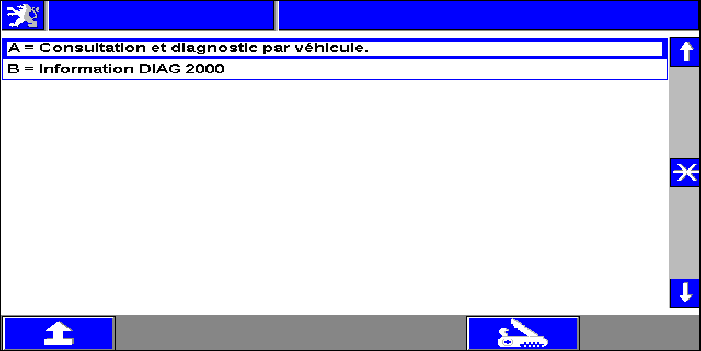

A = Konsultation och diagnos per bil .

B = Information .

C = Val av bilens handelstyp .

D = Välj den typ av bil som ska diagnostiseras genom att använda upp, ner, höger och vänster pilarna .

E = Personbilar .

F = Nyttofordon .

Z = 406 Coupé .

A = Konsultation och diagnos per bil .

G = Identifiering av bilen :

• G1 = slå 0000 åtföljt av DAM-numret (datum för tillämpning av ändringen)
• G2 = mata inte in de två sista siffrorna eller bokstäverna (de motsvarar tillverkningscentret)

G = Identifiering av bilen .

H = Mata in numret för noggrann identifiering av bilen .

A = Konsultation och diagnos per bil .

I = Diagnos .

J = Omprogrammering .

K = Reservdelar .

L = Eftermontering .

M = Aktivering och bortkoppling av funktioner .

L = Eftermontering .

N = Vid eftermontering av extra utrustning måste bilen konfigureras på nytt .

O = Med hjälp av denna meny kan man automatisk konfigurera alla nödvändiga styrboxar .

P = Efterutrustningen är :

• P1 = larm
• P2 = navigeringssystem
• P3 = CD-växlare
• P4 = styrbox dualbatteri / servicebatteri
• P5 = däck

L = Eftermontering .

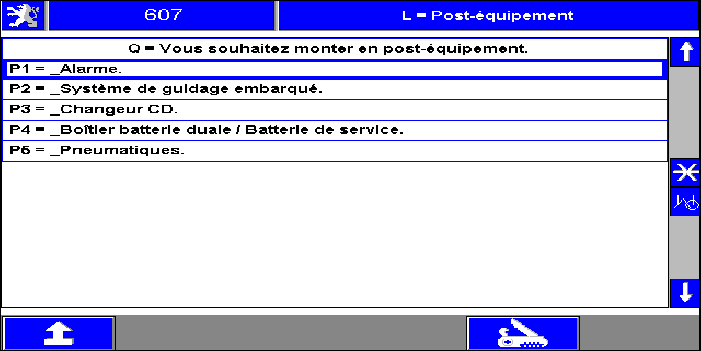

Q = Du önskar montera som extra utrustning .

P1 = Larm .

P2 = Navigeringssystem .

P3 = CD-växlare .

P4 = Styrbox dualbatteri / Servicebatteri .

P5 = Däck .

P1 = Larm .

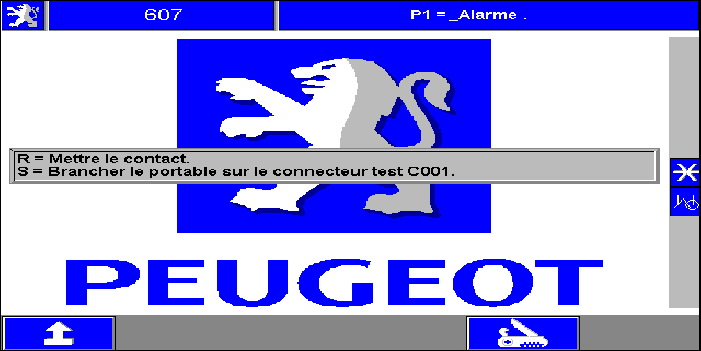

R = Slå på tändningen .

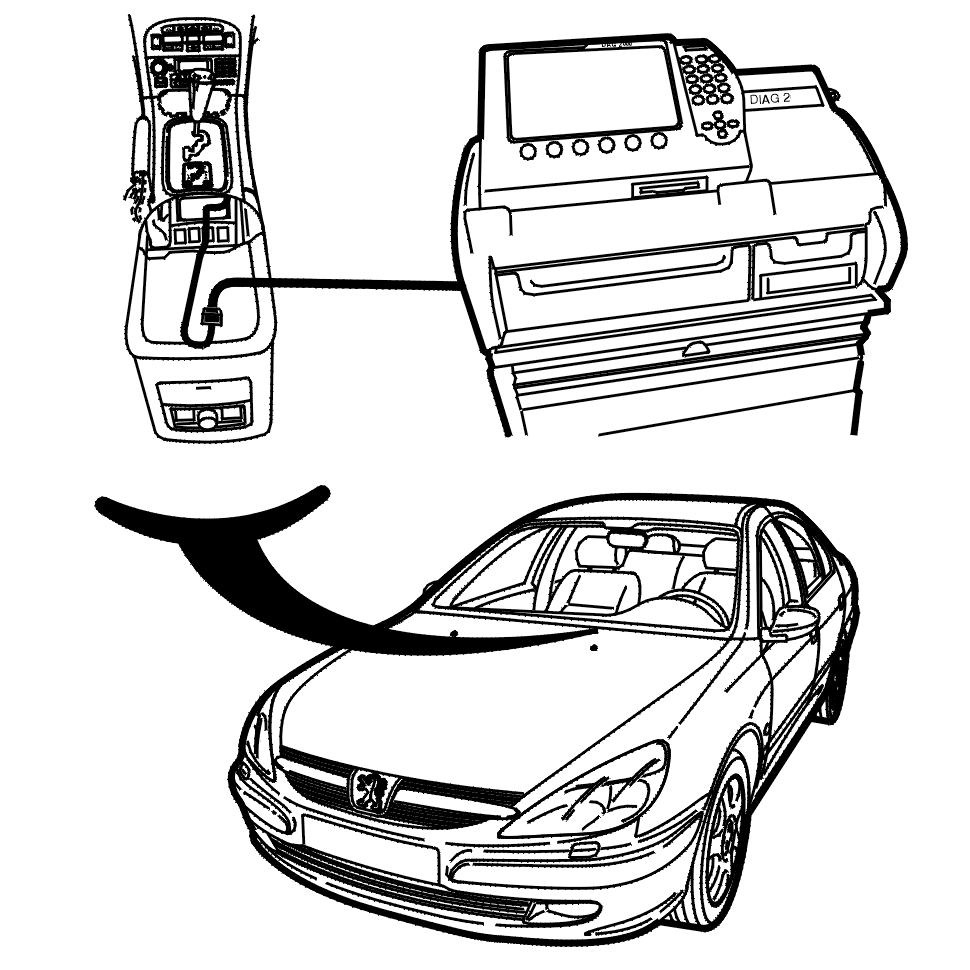

S = Anslut den bärbara enheten till testanslutningen C001 .

P1 = Larm .

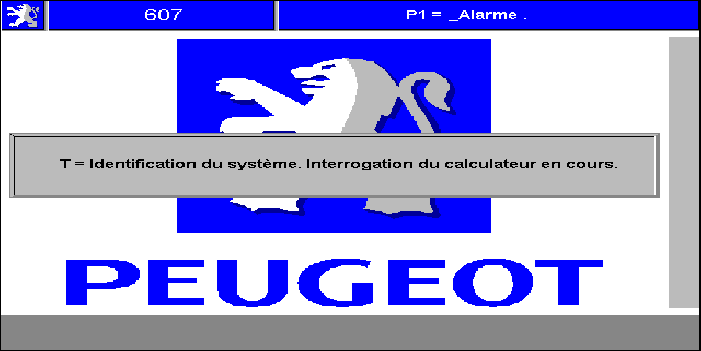

T = Identifiering av systemet - Utfrågning av datorn pågår .

P1 = Larm .

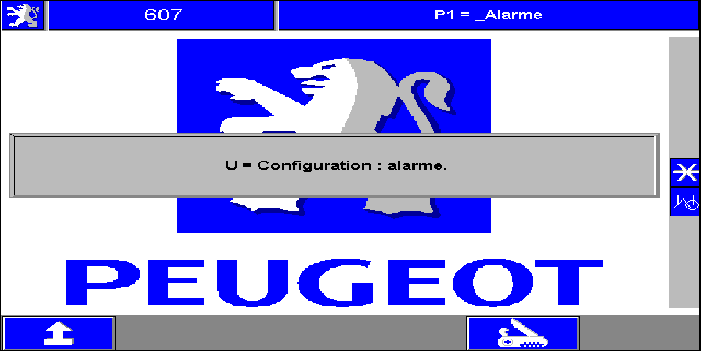

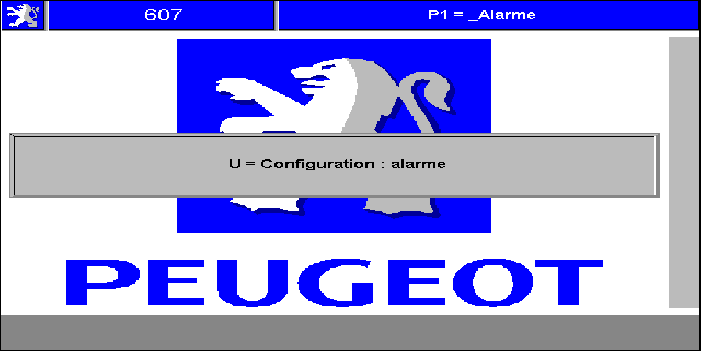

U = Konfiguration : Larm .

P1 = Larm .

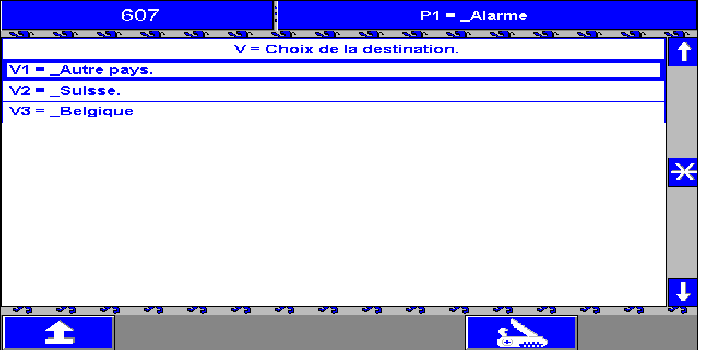

V = Val av destination :

• V1 = andra länder
• V2 = Schweitz
• V3 = Belgien

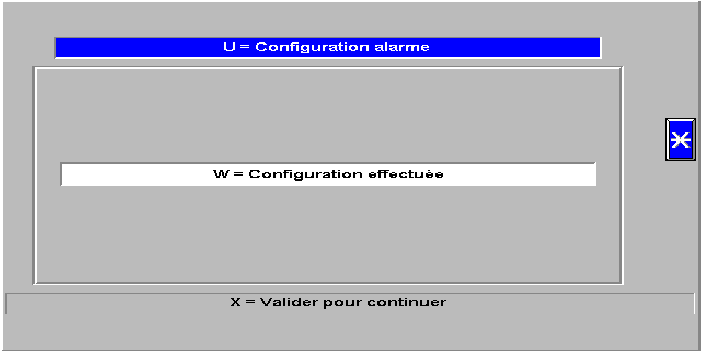

U = Konfigurering av alarm .

W = Konfigurering utförd .

X = Godkänn för att fortsätta .

P1 = Larm .

U = Konfiguration : Larm .

6 - TILLBAKAMONTERING AV DELARNA

Montera tillbaka delarna i omvänd ordningsföljd .

Speciell detalj : Extra batteri :

• anslut inte batteriet i +cc position

Efter återanslutning av batteriet, ska man företa en initialisering av styrboxarna(radion, displays/flerfunktionsskärm) och sekvens fönsterhiss .

Kontrollera att anordningarnas elektriska funktion är normal .

7 - INSTRUKTIONSBOK

Se instruktionsboken .

OBSERVERA : anvisningen gäller med förbehåll för produktändring .
