歐、美、日電腦控制系統自我診斷精華(TW-7)
拾、FORD(福特)系列故障診斷
一、FORD(福特)車系引擎系統自我診斷
FORD車系之故障碼診斷可分為歐規、美規及日規福特三種。其診斷座
之型式,美規福特則採用了
EEC系統之
6+1PIN診斷座,日規福特以MECS系統採用之17+8PIN診斷座較常見,而歐規福特依車種之不同採用之診斷座亦不同,以下便依各型診斷座介紹故障碼之讀取與清除程序及故障碼表。
1.歐規福特自我診斷應用:
歐規福特之診斷座型式可分為3PIN、5PIN、3+2PIN及OBD-Ⅱ系統之
16PIN診斷座。
(1).3PIN診斷座
(A).故障碼讀取方法: (a).將診斷座之下2PIN利用跨接線跨接
(如圖1)。 (b).連接電錶之負極線至診斷座上方輸入
端,正極線接至電瓶正極(如圖1)。 (c).將點火開關KEY-ON,此時觀察其數 位變動或指針擺動來讀取其故障碼。 |
(B).故障碼清除方法:
將點火開關
KEY-ON後,於電錶之數位未變動或指針未擺動前
拆下跨接線即可。
(2).5PIN診斷座
(A).故障碼讀取方法: (a).將診斷座之下2PIN利用跨接線跨
接(如圖2)。 (b).連接電錶之負極線至診斷座上方輸出
端,正極線接至電瓶正極(如圖2)。 (c).將點火開關KEY-ON,此時觀察其數 值變動或指針擺動來讀取其故障碼。 |
(B).故障碼清除方法:
將點火開關KEY-ON後,於電錶之數位未變動或指針未擺動前拆下
跨接線即可。

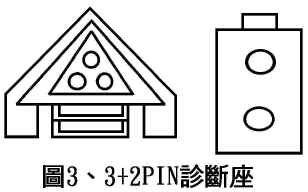

(3).3+2PIN診斷座
此型之診斷座僅可使用儀器來讀取和清除故障碼。

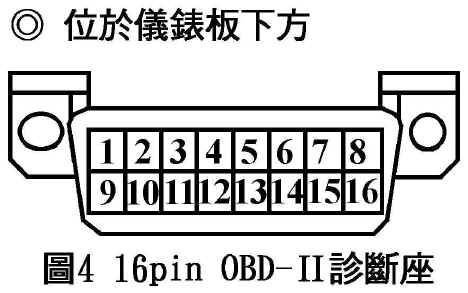

(4).OBD-Ⅱ之16PIN診斷座
OBD-Ⅱ採用之診斷座亦需利用儀器方可進行故障碼之讀取與
清除。
(二).美規福特自我診斷應用:
美規福特主要車系由FORD,林肯及貂族三大車系組成,其引擎系統
大都採EEC電腦控制系統,因此診斷座型式有6+1PIN診斷座及OBD-Ⅱ
系統之16PIN診斷座2種。
(1).6+1PIN診斷座
(A).故障碼讀取方法:

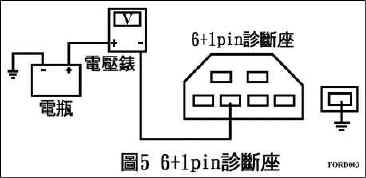

(a).將診斷座之自診輸入(單PIN)之接頭,利用一跨線直接搭鐵(如圖5)。
(b).連接電錶之負極線至診斷座之自診輸出端(如圖5所示)正極線接至
電瓶正極。
(c).將點火開關KEY-ON,此時觀察其數值變動或指針擺動來讀取其
故障碼。
(B).故障碼清除方法:
將點火開關
KEY-ON後,於電錶之數值未變動或指針未擺動前
拆下跨接線即可。
(2).OBD-Ⅱ之16PIN診斷座
OBD-Ⅱ採用之16PIN診斷座需使用專用儀器方可進行故障碼之謮取與清除。
