歐、美、日電腦控制系統自我診斷精華(TW-7)
2.
安全氣囊電腦:12+12
Pin
■
1994∼1995年

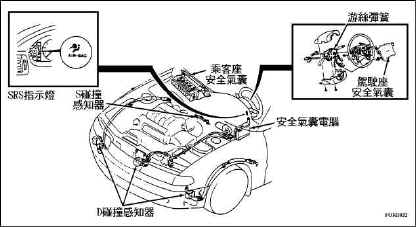

MAZDA MX6/626 SRS系統精華
◎
SRS安全氣囊故障碼讀取與清除方法:
(一)、故障碼讀法:
當故障
,此時儀錶板上的
SRS警告燈將閃示故障碼。
|
|
(二)、故障碼清除:
在故障完全排除後,電腦將自動的把故障記憶清除。
(三)、SRS安全氣囊故障碼表:
|
故障碼 |
故
障
碼
說
明 |
故障碼 |
故
障
碼
說
明 |
|
0 |
不良的 SRS電腦連接器
|
35 |
乘客座安全氣囊阻抗太低
|
|
12 |
開路或不良的電源連接器電路 |
41 |
SRS電腦和碰撞感知器之間的電路開路 |
|
13 |
碰撞感知器故障
|
44 |
右側碰撞感知器安裝不良
|
|
21 |
安裝不良的 S感知器(在儀錶板下方) |
45 |
中央碰撞感知器安裝不良
|
|
22 |
S感知器故障(在儀錶板下方)
|
46 |
左側碰撞感知器安裝不良
|
|
23 |
S感知器的迴饋及輸出電路故障 |
51 |
系統保險絲開路
|
|
24 |
S感知器的診斷電路開路
|
52 |
備用電池故障
|
|
32 |
駕駛座安全氣囊電路開路或阻抗太高 |
53 |
SRS電腦故障 |
|
33 |
乘客座安全氣囊電路開路或阻抗太高 |
99 |
所有的碰撞感知器連接器不良
|
|
34 |
駕駛座安全氣囊阻抗太低 |
|
|

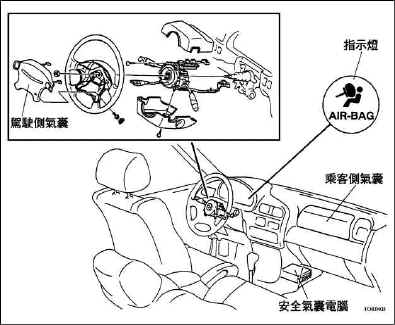

3.安全氣囊電腦:21Pin ─ 1995年以後車系。
|
|
■
安全氣囊電腦偵測到故障時,當點火開關Key-on時,直接回AIR-Bag燈
直接閃爍碼,如果AIR-Bag指示燈,如果不會閃,但安全氣囊電腦有偵測
到故障時,會由蜂鳴器,以響聲5短音,連續5次。
■
當修護完成後,故障碼會自動清除。
■
SAS安全氣囊故障碼:
|
故障碼 |
內
容 |
故障碼 |
內
容 |
|
一直亮著 |
安全氣囊沒作用。 |
6 |
駕駛側安全氣囊線路不良或游絲不良。
|
|
3 |
ENGINE
10A保險絲安全氣囊主電源不良。
|
7 |
乘客側安全氣囊線路不良。 |
