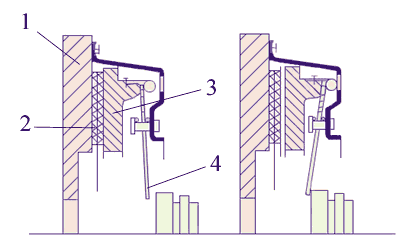

| 图D－C2－1（3－7）机械式离合器的动作原理（10－5B） |
|
|
|
1-飞轮 2-从动盘 3-压盘 4-膜片弹簧
|
| 离合器的主动部分和从动部分借接触面间的摩擦作用，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又允许两部分相互转动。 |
| |
| |
| 图D－C2－2（3－8） 液力离合器结构与动作原理 |
|
|
|
1-叶轮 2-输出轮 3-油 4-油的流向
|
| 液力偶合器靠工作液（油液）传递转矩，外壳与泵轮连为一体，是主动件；涡轮与泵轮相对，是从动件。当泵轮转速较低时，涡轮不能被带动，主动件与从动件之间处于分离状态；随着泵轮转速的提高，涡轮被带动，主动件与从动件之间处于接合状态. |
| |
| |
| 图D－C2－3（3－9） 磁粉式电磁离合器的动作原理 |
|
|
|
1-粉末 2-输入侧 3-输出侧 4-激磁线圈 5-线型粉末 6-磁通
|
| 电磁离合器靠线圈的通断电来控制离合器的接合与分离。在主动与从动件之间放置磁粉，可以加强两者之间的接合力，这样的离合器称为磁粉式电磁离合器 |
| |
| |
| 图D－C2－4（3－10） 周布弹簧离合器 |
| |
| 1 压盘 2 离合器壳 3分离轴承 4分离杠杆 5紧固夹板压 6压缩弹簧 |
| 采用若干个螺旋弹簧作为压紧弹簧，并将这些弹簧沿压盘圆周分布的离合器称为周布弹簧离合器。 |
| |
| |
| 图3－11 膜片弹簧离合器（10－5） |
| |
| 1 离合器盘（离合器片） 2 离合器压板 3 金属圈 4 离合器壳 5 分离轴承 6 分离套筒
7 分离叉 8 分离叉支架 9 膜片弹簧 10 分离气缸 |
| 采用膜片弹簧作为压紧弹簧的离合器称为膜片弹簧离合器。 |
| |
| |
