B3BG1HK1 - 307

AUSBAU - EINBAU STOßDÄMPFER VORN

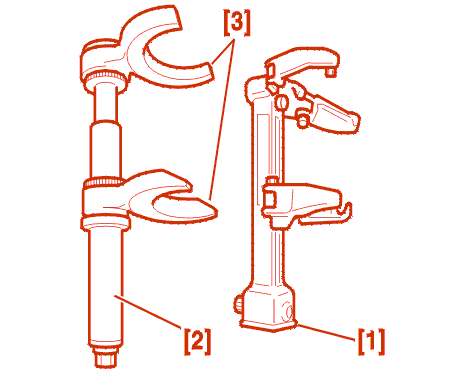

1 - SPEZIALWERKZEUG

[1] Federspannvorrichtung U77 FACOM .

[2] Federspannvorrichtung MG INTERNATIONAL .

[3] Spanngabeln .

2 - AUSBAU

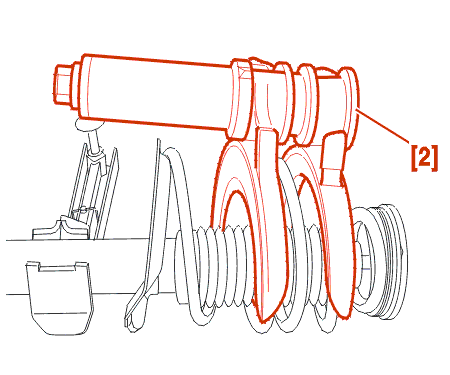

Die Federwindungen in die Stützgabeln des Federspanners einsetzen [2] .

Feder zusammendrücken .

ACHTUNG : beim Zusammendrücken der Feder überprüfen, ob die Windungen richtig in den Stützgabeln sitzen .

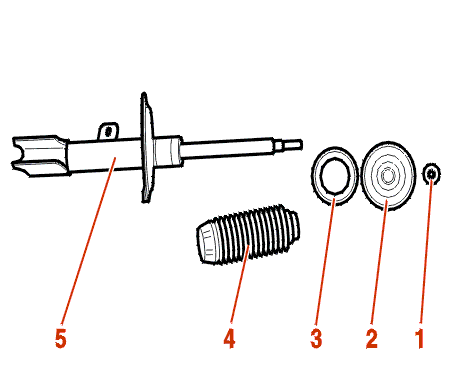

Ausbauen :

Mutter der Stossdämpfer-Kolbenstange (1) ; Stoßdämpferstange mit Hilfe des Schlüsseleinsatzes TORX 45 gegen Drehung festhalten
Dämpfer (5)
Oberer Stoßdämpfer-Stützteller (2)
Anschlag (3)
Schutz der Stoßdämpfer-Kolbenstange (4)

ACHTUNG : der maximale Hub des Geräts FACOM ermöglicht es nicht, die Feder ausreichend zu entspannen, um sie aus dem Gerät zu lösen .

3 - EINBAU

In der umgekehrten Reihenfolge des Ausbaus verfahren .

Die Mutter (1) grundsätzlich ersetzen und mit 6.9 daNm anziehen .
