C5IG03K1 - 607

KI- ÉS BESZERELÉS NAPFÉNYTETO-TETOKÁRPIT

1 - KISZERELÉS

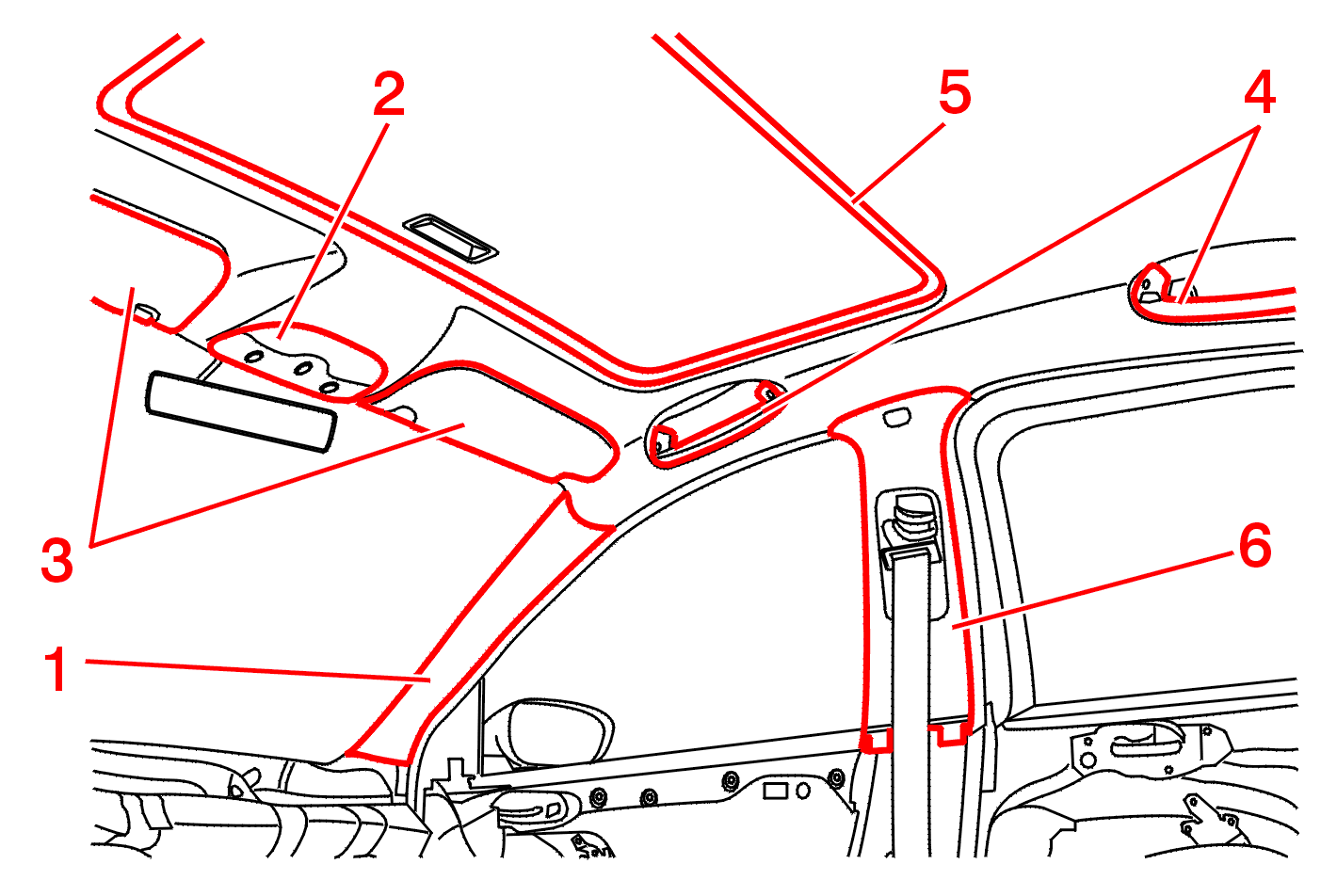

Szerelje ki :

• A ( 1 ) SZÉLVÉDŐOSZLOP BURKOLATOKAT
• A ( 2 ) TETŐKONZOLT
• a (3) napellenzőket, valamint a horgaikat

FIGYELEM : egy megvilágítással rendelkező tükörrel felszerelt napellenző esetében , a beszereléshez készítsen elő egy vezeték - átvezetőt .

Szerelje ki :

• A (4)ELSŐ ÉS HÁTSÓ KAPASZKODÓFOGANTYÚKAT
• a (5) napfénytető keretének díszítő tömítése
• A KÖZÉPSŐ OSZLOP FELSŐ BURKOLATÁT (6)
• A HÁTSÓ ÜLŐRÉSZT

SZERELJE KI A (7) HÁTSÓ OSZLOP BURKOLATOKAT .

Reteszelje ki , majd döntse le a hátsó háttámlát .

SZERELJE KI A KALAPTARTÓ KÁRPITOZÁSÁT (8) .

SZERELJE KI A ( 9 ) HÁTSÓ OLDALSÓ BURKOLATOKAT .

Szerelje ki : A hátsó mennyezetlámpát (10) .

Engedje le az első ülések háttámláit .

Szabadítsa ki a tetőkárpitot a ajtónyílás tömítésekből .

Szerelje ki a kárpitot a bal hátsó ajtón keresztül .

2 - BESZERELÉS

MEGJEGYZÉS : a következő művelet elvégzéséhez két személy szükséges .

Szerelje fel : A ( ) tetőburkolatot .

Folytassa a beszerelési mûveleteket a kiszerelési mûveletekkel ellentétes sorrendben .
