三.差速器
|
|
| |
|
|
| |
汽车差速器是一个差速传动机构，用来保证各驱动轮在各种运动条件下的动力传递，避免轮胎与地面间打滑。 |
|
| |
|
|
| |
当汽车转弯行驶时，外侧车轮比内侧车轮所走过的路程长(图D－C5－5)；汽车在不平路面上直线行驶时，两侧车轮走过的曲线长短也不相等；即使路面非常平直，但由于轮胎制造尺寸误差，磨损程度不同，承受的载荷不同或充气压力不等，各个轮胎的滚动半径实际上不可能相等，若两侧车轮都固定在同一刚性转轴上，两轮角速度相等，则车轮必然出现边滚动边滑动的现象。 |
|
| |
|
|
| |
车轮对路面的滑动不仅会加速轮胎磨损，增加汽车的动力消耗，而且可能导致转向和制动性能的恶化。若主减速器从动齿轮通过一根整轴同时带动两侧驱动轮，则两侧车轮只能同样的转速转动。为了保证两侧驱动轮处于纯滚动状态，就必须改用两根半轴分别连接两侧车轮，而由主减速器从动齿轮通过差速器分别驱动两侧半轴和车轮，使它们可用不同角速度旋转。这种装在同一驱动桥两侧驱动轮之间的差速器称为轮间差速器。 |
|
| |
|
|
| |
在多轴驱动汽车的各驱动桥之间，也存在类似问题。为了适应各驱动桥所处的不同路面情况，使各驱动桥有可能具有不同的输入角速度，可以在各驱动桥之间装设轴间差速器。 |
|
| |
|
|
| |
差速器可分为普通差速器和防滑差速器两大类。 |
|
| |
|
|
| |
普通差速器的结构及工作原理 |
|
| |
|
|
| |
目前国产轿车及其它类汽车基本都采用了对称式锥齿轮普通差速器。对称式锥齿轮差速器由行星齿轮、半轴齿轮、行星齿轮轴（十字轴或一根直销轴）和差速器壳等组成12-13（见图D－C5－6）。（从前向后看）左半差速器壳2和右半差速器壳8用螺栓固紧在一起。主减速器的从动齿轮7用螺栓（或铆钉）固定在差速器壳右半部8的凸缘上。十字形行星齿轮轴9安装在差速器壳接合面处所对出的园孔内，每个轴颈上套有一个带有滑动轴承（衬套）的直齿圆锥行星齿轮6，四个行星齿轮的左右两侧各与一个直齿圆锥半轴齿轮4相啮合。半轴齿轮的轴颈支承在差速器壳左右相应的孔中，其内花键与半轴相连。与差速器壳一起转动（公转）的行星齿轮拨动两侧的半轴齿轮转动，当两侧车轮所受阻力不同时，行星齿轮还要绕自身轴线转动--自转，实现对两侧车轮的差速驱动。 |
|
| |
|
|
| |
行星齿轮的背面和差速器壳相应位置的内表面，均做成球面，这样作能增加行星齿轮轴孔长度，有利于和两个半轴齿轮正确地啮合。 |
|
| |
|
|
| |
在传力过程中，行星齿轮和半轴齿轮这两个锥齿轮间作用着很大的轴向力，为减少齿轮和差速器壳之间的磨损，在半轴齿轮和行星齿轮背面分别装有平垫片3和球面垫片5。垫片通常用软钢、铜或者聚甲醛塑料制成。 |
|
| |
|
|
| |

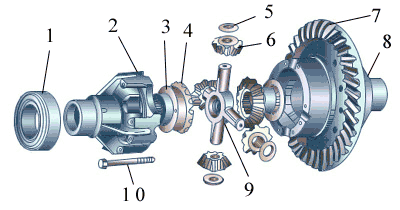

1-轴承；2-左外壳；3-垫片；4-半轴齿轮；5-垫圈；6-行星齿轮； 7-从动齿轮；8-右外壳；9-十字轴；10-螺栓
|
|
| |
图D－C5－6 12-13差速器构造零件的分解
|
|
| |
|
|
| |
差速器的润滑是和主减速器一起进行的。为了使润滑油进入差速器内，往往在差速器壳体上开有窗口。为保证润滑油能顺利到达行星齿轮和行星齿轮轴轴颈之间，在行星齿轮轴轴颈上铣出一平面，并在行星齿轮的齿间钻出径向油孔。 |
|
| |
|
|
| |
在中级以下的汽车上，由于驱动车轮的转矩不大，差速器内多用两个行星齿轮。相应的行星齿轮轴相为一根直销轴，差速器壳可以制成开有大窗孔的整体式壳，通过大窗孔，可以进行拆装行星齿轮和半轴齿轮的操作。 |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
