B2CI08K1 - 607 BOÎTE DE VITESSES AUTOMATIQUE 4HP20

VIDANGE / REMPLISSAGE / CONTRÔLE DU NIVEAU HUILE

1 - AVANT-PROPOS

La boîte automatique autoactive 4HP20 est lubrifiée à vie .

Effectuer le niveau d'huile (Tous les 60000 km) .

2 - OUTILLAGE SPÉCIAL


[1]Ensemble de remplissage (-).0341 .

[1A] Cylindre de remplissage (-).0341-A .

[1B] Adaptateur 4HP20 sans jauge (-).0341-B .


Pince (-).0170-Y .

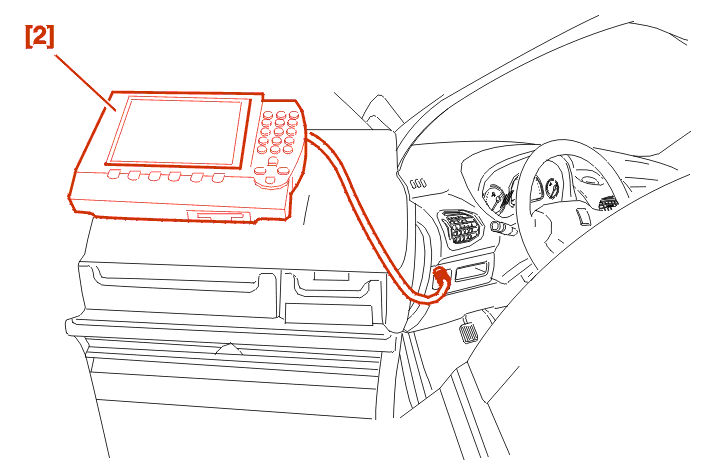

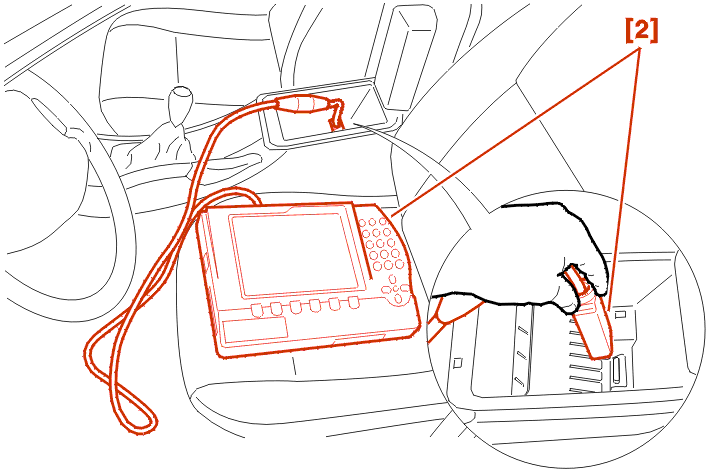

[2] DIAG 2000 .


3 - CONTRÔLE

IMPÉRATIF : seule huile à utiliser ESSO LT 71141 .

Conditions préalables :

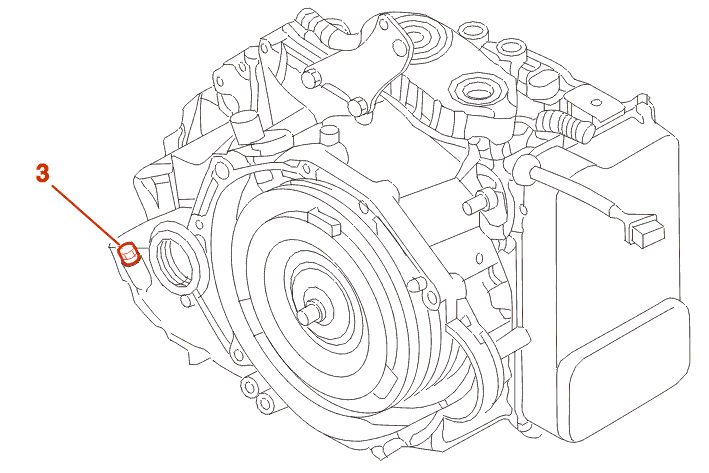

Moteur tournant : À la température de 55 ± 1 °C, ouvrir le bouchon de niveau (3) .

Attendre une température de 60 ± 1 ° .

1ère possibilité :

2ème possibilité :

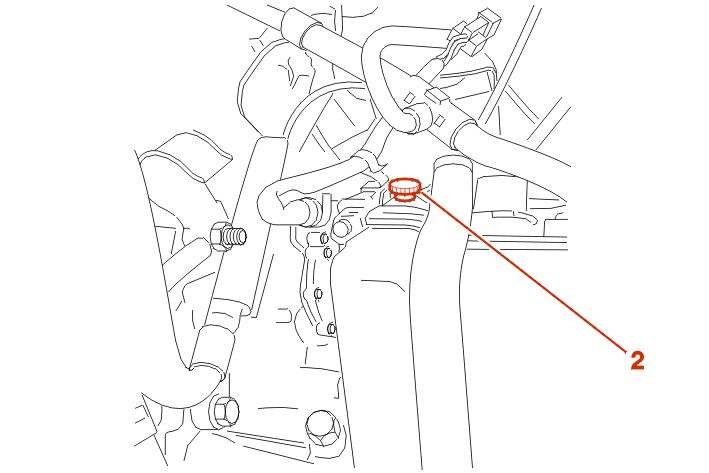

Reposer la partie métallique de la mise à l'air libre (2) à l'aide d'un chasse goupille ø 18 mm et d'une massette .

Clipper la partie plastique de la mise à l'air libre (2) .

4 - VIDANGE

Conditions préalables :

La vidange est partielle puisque le convertisseur ne peut être vidangé totalement .

Lors de la vidange, on enlève environ 3 litre(s) .

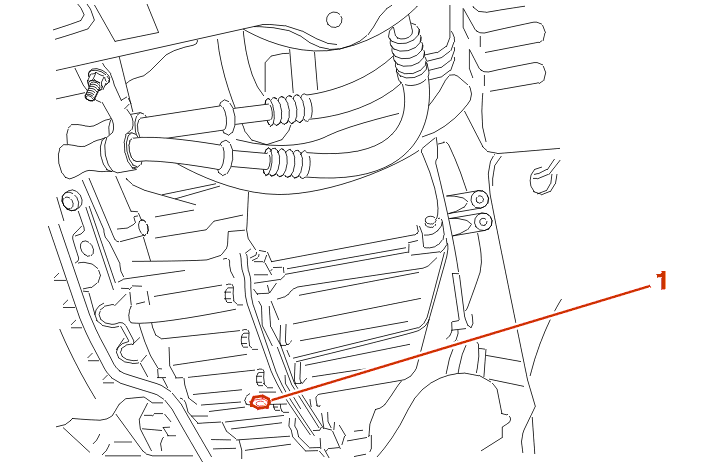

Bouchon de vidange (1) .

Serrer le bouchon (1) à 4.5 m.daN .

5 - REMPLISSAGE

IMPÉRATIF : seule huile à utiliser ESSO LT 71141 .

Mettre le véhicule sur pont élévateur .

Écarter : L'ensemble filtre à air .

IMPÉRATIF : laisser branché le capteur de température d'air .


Déposer : L'ensemble de mise à l'air libre (2), À l'aide de l'outil [3] .

Lever le véhicule .


Déposer le bouchon de niveau (3) .

À l'aide de l'outil [1], verser de l'huile neuve par l'orifice de mise à l'air libre, jusqu'à écoulement par l'orifice de niveau .

Mettre le moteur en marche, Régime ralenti (Appuyer sur la pédale de frein) Balayer toutes les positions du levier de vitesses, revenir en P .

Ajouter de l'huile jusqu'à écoulement par l'orifice de niveau .

Refermer l'orifice de niveau .

Arrêter le moteur .

IMPÉRATIF : CONTRÔLER LE NIVEAU D'HUILE .
